Tīklu sistēmas ar vidus piekari funkciju nodrošināšanai ir pārbaudītas un sertificētas
Ugunsgrēka gadījumā kabeļi un vadi tiek pakļauti ekstrēmām slodzēm, ko rada liesmas un karstums. omēr tiem noteiktu laiku ir jāspēj izturēt temperatūras līdz pat 1000 grādiem, nodrošinot, ka vara kabeļi neveido īssavienojumu.
Nesošo sistēmu var iedomāties arī kā sava veida atbalsta korseti kabeļiem un vadiem. Tai ir būtiska nozīme funkciju nodrošināšanā. OBO Bettermann piedāvā plašu nesošo konstrukciju un izvietošanas iespēju klāstu un nepārtraukti paplašina šo sortimentu.
Kā papildus variants elektrotīklu sistēmas funkciju nodrošināšanai ir sertificēta kanāla renes vidus piekares RKSM 6 un GRM 55 200 tipa sietveida renēm. Ir pieejami atbilstoši būvuzraudzības pārbaužu sertifikāti.
Tīklu sistēmas ar kabeļu renes vidus piekari: kanāla rene RKSM 6...
RKS-Magic kabeļu rene ir pārbaudīta kā kabeļu specifiskā nesošā konstrukcija elektrisko funkciju nodrošināšanai atbilstoši DIN 4102 12. daļai un sertificēta funkciju nodrošināšanas klasei no E 30 līdz E 90.
Nesošā konstrukcija kā viegla tīkla sistēma sastāv no vidus piekares un centrāli novietota vītņstieņa kā piekarināmās detaļas un to var instalēt vienkārši, ātri un ar dažām detaļām. Ar saspraužamo sistēmu, kur nav vajadzīgas skrūves, kabeļu kanālus RKS-Magic var savienot bez darbarīkiem, paveicot darbu sevišķi ātri un ekonomiski.
Kvalitatīvai funkciju nodrošināšanai, pēc kanālu savienošanas vēl tikai jāapliec drošības mēlītes kanāla pamatnē. Divkāršais materiāla biezums salaidumu vietu apvidū un pamatnes rievojums nodrošina kabeļu kanālam lielu nestspēju. Maršrutēšanas sistēmā ir iespējams ievietot aksesuārus.

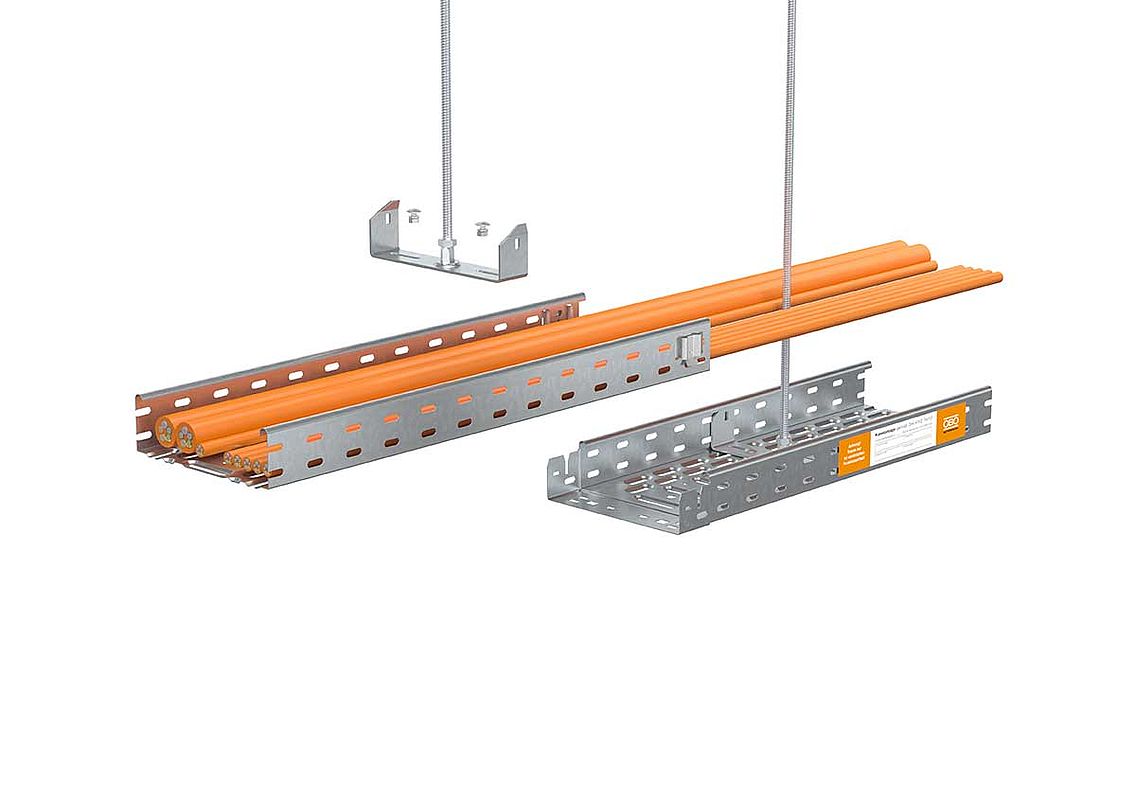

Kabeļu renes RKS-Magic instalēšanas princips
Kā pirmais instalēšanas solis notiek vidus piekares ievietošana. Pēc vītņstieņa iegriešanas vidus piekarē seko nofiksēšana ar papildu sešstūra uzgriezni.
Pēc tam, kad vidus piekare ir ieskrūvēta renes pamatnē, ar kabeļu renēm, kas tiek saspraustas viena otrā, tiek izveidots garenais savienojums. Pēc tam vēl tikai jāapliec drošības mēlītes pamatnē. Rezultāts: salaidumu vietas savienojums bez skrūvēm. Papildus aksesuārus var ātri un vienkārši samontēt ar Magic savienojumu bez skrūvēm.
Vai jau zinājāt: citas sistēmas no kabeļu renes produktiem ir iekļautas mūsu tiešsaistes katalogā.
Tīklu sistēmas ar kabeļu renes vidus piekari: sietveida rene GRM 55 200
GR-Magic sietveida rene ir pārbaudīta kā kabeļu specifiskā nesošā konstrukcija arī elektrisko funkciju nodrošinājumam atbilstoši DIN 4102 12. daļai un sertificēts funkciju nodrošinājuma klasē E30 līdz E90.
Vieglā tīkla sistēma sastāv ne tikai no vidus piekares, bet arī no centrāli novietota vītņstieņa kā piekarināmās detaļas.
Pateicoties saspraužamajai sistēmai , kur nav vajadzīgas skrūves, sietveida reni GR-Magic var savienot bez darbarīkiem, paveicot montāžu sevišķi ātri un ekonomiski.

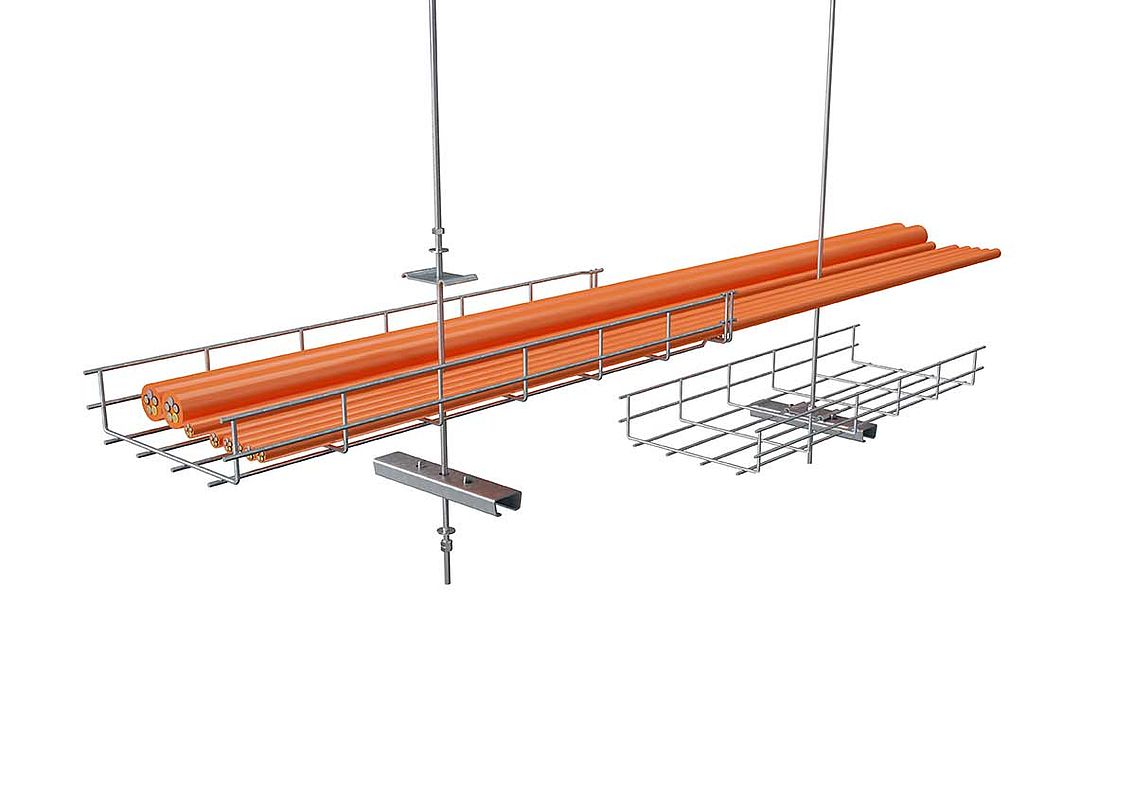

Sietveida renes GRM 55 200 instalēšanas princips:
Vidus piekares piestiprināšana notiek kopā ar vītņstieņa montāžu. Lai to izdarītu, balsta sliede tiek novietota zem sietveida renes un skavu savienotājs tiek ievietots renē tieši virs tās.
Pēc tam notiek faktiskā nostiprināšana, ievietojot un saskrūvējot vītņstieni ar abām daļām.
Atsevišķie režģu garumi tiek tikai iesprausti viens otrā un bez papildu skrūvēm un savienotājiem veido mehāniski drošu salaiduma vietu savienojumu.
Papildus aksesuārus var ātri un vienkārši samontēt ar salaiduma vietu savienotāju.
