Pārsprieguma aizsardzība ražošanas sprādzienbīstamajās zonās
Ja sprādzienbīstamība ir īpaši liela
Zibenim un pārspriegumam sprādzienbīstamajās zonās var būt iznīcinošas sekas, ja nav instalēta pietiekama, respektīvi, profesionāla zibensaizsardzības un pārsprieguma aizsardzības sistēma. Visus uzņēmumus, kas ražo, apstrādā vai uzglabā degošas vielas, skar sprādzienbīstamība. Profesionālu zibensaizsardzību un pārsprieguma aizsardzību, kāda tā tiek prasīta arī IEC 62305-3 un IEC 62305-3 sprādzienbīstamai videi, var realizēt ar pārbaudītajiem un sertificētajiem OBO Bettermann produktiem. Speciālie produkti ir , EX izolējoša dziksteļsprauga EX ISG-H un īpaši aizsargierīces datu un MSR sistēmām. Ārējai zibensaizsardzībai tiek izmantots izolētais isCon® izlādnis, kas iztur augstspriegumu

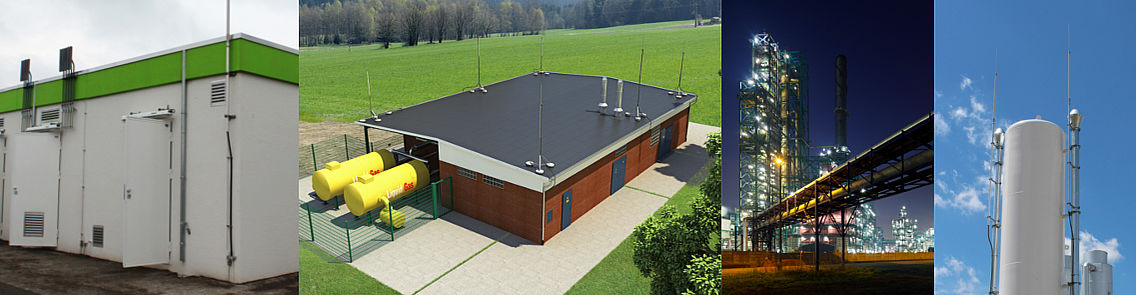

Sprādzienbīstamās zonas (Ex-zonas) ir visas telpas un zonas, kurās ir gāzes, tvaiki, migla vai putekļi, kuri kopā ar gaisu veido sprādzienbīstamus maisījumus, kuri var uzkrāties bīstamos daudzumos.
Šādas zonas ir arī:
- gāzes spiediena regulēšanas un mērīšanas iekārtās
- gāzes krānu mezglos
- naftas glabātuvēs
- naftas pārstrādes rūpnīcās
- ķīmiskā rūpniecība un farmācija ražošanas ēkās
Zibensaizsardzība un pārsprieguma aizsardzība vienmēr arī nozīmē ugunsgrēka novēršanu
Papildu degošajai vielai un skābeklim ir nepieciešams aizdegšanās avots, lai radītu sprādzienu. Ar OBO zibens un pārsprieguma aizsardzības pasākumiem aizdegšanās avoti (piemēram, elektromagnētiskie viļņi vai zibens spērieni) nemaz nevar veidoties vai tie tiek kontrolēti pārtverti un novadīti.

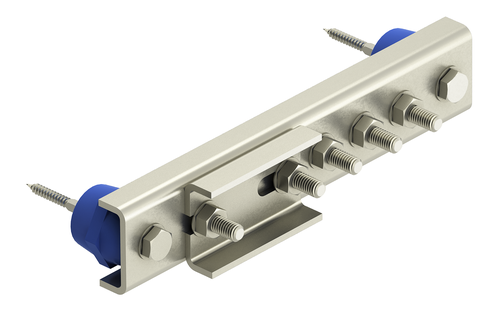

potenciālu izlīdzināšanas sliede EX PAS
Zibensaizsardzības sistēmu pieslēgumi un savienojumi sprādzienbīstamās zonās ir jāveido tā, lai zibens strāvas caurplūdes gadījumā neveidotos aizdegties spējīgas dzirksteles.
(potenciālu izlīdzināšanas sliede sprādzienbīstamām zonām) var izmantot zibensaizsardzības potenciālu izlīdzināšanā atbilstoši IEC 62305-3 un aizsardzības, respektīvi, funkciju potenciālu izlīdzināšanā atbilstoši DIN VDE 0100, 410/540 daļai.
Potenciālu izlīdzināšanas sliedei EX PAS sprādzienbīstamām zonām ir šādas īpašības:
- ir piemērota visām sprādziena grupām un izmantošanai sprādzienbīstamās zonās 1/21, respektīvi, 2/22
- ir augstākā pārbaudes klase H atbilstoši IEC 62561-1 augstām slodzēm (izmantošanai iekštelpās un ārpus telpām)
- no korozijnoturīga materiāla (nerūsējošā tērauda)

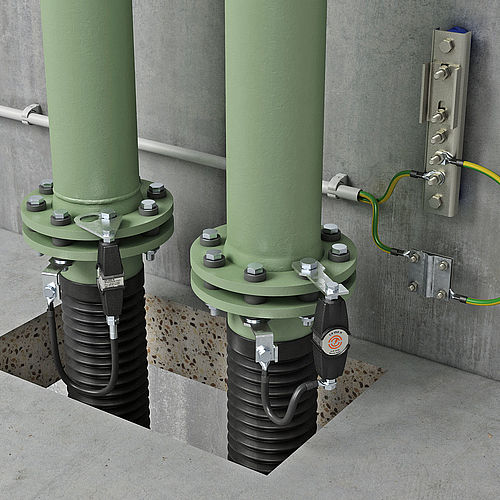

Izolējoša dzirksteļsprauga EX ISG H
Lai sprādzienbīstamās zonās izvairītos no dzirksteles caursites izolācijas gabalos, ir nepieciešams izmantot sprādzienbīstamām zonām sertificētas izolējošās dzirksteļspraugas. ATEX-/IECEx sertificēta OBO izolējoša dzirksteļsprauga EX ISG H izolē iekārtas detaļas pret korozijas plūsmām un atbilst zibens strāvas savienošanas prasībām sprādzienbīstamā vidē atbilstoši IEC 62561-3.
Izolējošās dzirksteļspraugas EX ISG H produkta īpašības:
- ķīmiskā izturība
- izturība pret eļļām un ekstrēmām temperatūras svārstībām
- noturīga pret UV starojumu, laikapstākļu ietekmi
- Spiediena kapsulēšana "d" sprādzienbīstamām zonām: gāznecaurlaidīgs un putekļnecaurlaidīgs
- noturīgs pret sālsūdeni
- augstākā pārbaudes klase H atbilstoši IEC 62561-3

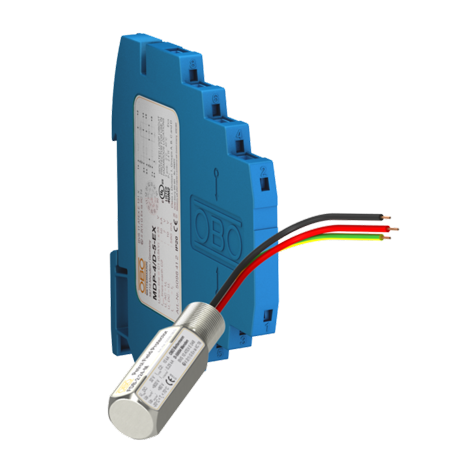

Pārsprieguma aizsardzība datu un MSR sistēmām: MDP-EX un FDB
Arī bez tiešiem zibens triecieniem var tik radīti sprieguma bojājumi elektriskajām ierīcēm, sistēmām un mērīšanas, vadības un regulēšanas tehnikas (MSR) un sliktākajā gadījumā var tikt izraisīti sprādzieni. MDP tipa OBO zibens novadītāja iekšējo drošību (ia) apliecina neatkarīgas pārbaudes. Augstā novadīšanas spēja līdz 10 kA nodrošina optimālu aizsardzību mērīšanas, vadības un regulēšanas pielietojumos.
Ārējā zibensaizsardzība ar izolētu izlādni, kas iztur augstspriegumu
Arī ATEX pārbaudīts OBO isCon® izlādnis ārējai zibens aizsardzībai novērš tiešu izlādi starp izlādni un aizsargājamo objektu. Pēc pirmā potenciālu pieslēguma aiz savienojošā elementa isCon® izlādnis uzrāda ekvivalentu atstarpi Se līdz 0,9 metriem gaisā atbilstoši VDE 0185-305-3. Tādējādi ir iespējama tieša instalēšana pie metāla un elektriskajām konstrukcijām. Izlādnis ir pieejams 5 dažādos izpildījumos, tādējādi katrai izmantošanai ir pieejama piemērota izlādņa sistēma.
Vairāk informācija par zibens un pārsprieguma aizsardzību meklējiet mūsu vadlīnijās "". Plašus skaidrojumus par zibensaizsardzību meklējiet arī mūsu "", kuras varat pieprasīt, zvanot 02373 / 89-1500, vai lejupielādēt digitālā veidā.
