Jaunās paaudzes isCon® izlādņi
Zibensaizsardzība un atstarpes attālums

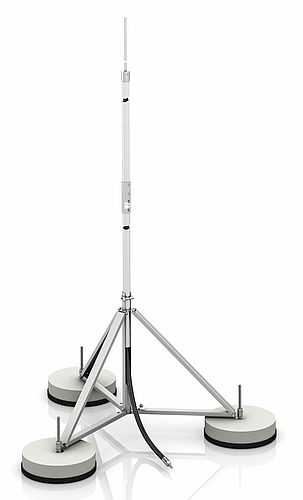

Zibensaizsardzības iekārtas projektēšanas un realizēšanas laikā ir īpaši svarīgi, novērst bīstamos zibens triecienus starp vadītspējīgām daļām (elektroiekārtām, cauruļvadiem utt.). Ēku kompleksu jumta virsma bieži tiek izmantota kā kondicionieru, ventilācijas, raidīšanas un enerģijas ražošanas iekārtu instalācijas laukums. Šī būvniecības realitāte bieži vien ir pretrunā ar nepieciešamajiem attālumiem starp zibensaizsardzības iekārtas uztveršanas ierīcēm un elektriskajām instalācijām. Lai tomēr varētu realizēt vajadzīgo atstarpi, OBO piedāvā izolēti uzstādītas zibensaizsardzības sistēmas isCon®.
Pārbaudītais isCon® izlādnis

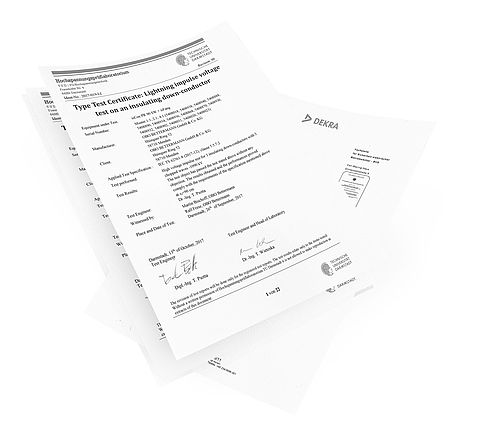

Izolētais isCon® izlādnis, kas iztur augstspriegumu, ir moderns risinājums zibensaizsardzības sistēmas projektētājiem un realizētājiem, lai droši ievērotu nepieciešamos -atstarpes attālumus. Ar savu standarta vadu šķērsgriezumu tas atbilst VDE 0185-561-2 (IEC/ EN 62561-2) prasībām. Neskaitāmas zibens strāvas pārbaudes atbilstoši VDE 0185-561-1 (IEC/ EN 62561-1), kā arī atbilstoši IEC TS 62561-8 ar līdz pat 200 kA (10/350) nodrošina izmantošanu visās zibensaizsardzības klasēs.
Kā inovatīvs un starptautisks pilnas sistēmas piedāvātājs zibensaizsardzības un pārsprieguma aizsardzības sistēmu jomā OBO ir attīstījis jaunu isCon® izlādņu paaudzi, lai varētu saviem klientiem piedāvāt atbilstošo dažādiem ēku tipiem un vajadzībām. Rezultāts: attiecīgā zibensaizsardzības projekta visām prasībām vienmēr pastāv atbilstošs isCon® izlādnis.
isCon® izlādnis ir ugunsizturīgs atbilstoši DIN EN 60332-1-2, noturīgs pret laika apstākļiem un nesatur halogēnogļūdeņražus. Tas ir piemērots izvietošanai ārpus telpām un to var izvietot uz jumtiem, pie sienām vai sienās, betonā, fasāžu instalācijās vai ēkās.
Jaunā isCon® izlādņu daudzveidība
Pēc pirmā potenciālu pieslēguma aiz savienojošā elementa pie zibens uztveršanas stieņa atkarībā no izpildījuma isCon® izlādnis ir ar ekvivalentu atstarpi 0,45 - 0,9 metri gaisā vai ar dubultu vērtību stingriem būvmateriāliem. Tādējādi ir iespējama tieša instalēšana pie metāla un elektriskajām konstrukcijām.
Tieša zibens trieciena gadījumā radusies enerģija ar isCon® izlādni tiek novadīta uz ēkas zemēšanas sistēmu. Starp izlādni un aizsargājamo objektu nenotiek tieša izlāde. isCon® izlādņiem atkarībā no tipa ir pārbaudīta novadīšanas spēja no 150 - 200 kA zibens strāvas (10/350 μs) un tos var izmantot dažādās jomās.

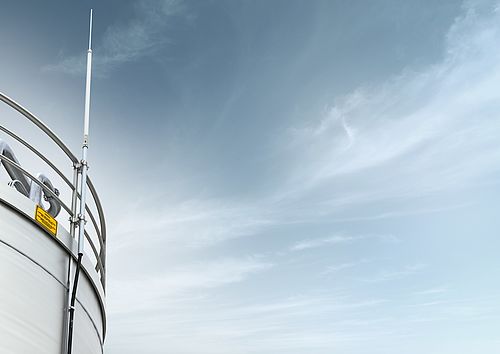

isCon® Professional+ izlādnis bez slīdošās izlādes ir radīts un sertificēts speciāli izvietošanai sprādzienbīstamās zonās. Papildu ārējais pelēkais apvalks turklāt nodrošina aizsardzību pret bīstamajiem kontakta spriegumiem atbilstoši VDE 0185-305-3 (IEC/ EN 62305-3).
Gaiši pelēkais isCon® izlādnis (isCon® ProPl 75 LGR) ir piemērots arī izvietošanai zonā ap zemētāju. Ja tas tiek izvietots ārpus zemētāja zonas, tad ir iespējams to krāsot, piemēram, fasādes krāsā. Šis kabelis turklāt atbilst aizsardzības prasībām pret kontakta un pakāpju spriegumu atbilstoši VDE 0185-305-3, 8.1. sadaļa. Tas var, piemēram, ēku ieejas zonās pēdējos 3 metros aizvietot normālo zibens novadītāju, lai aizsargātu personas no bīstamā kontakta sprieguma.

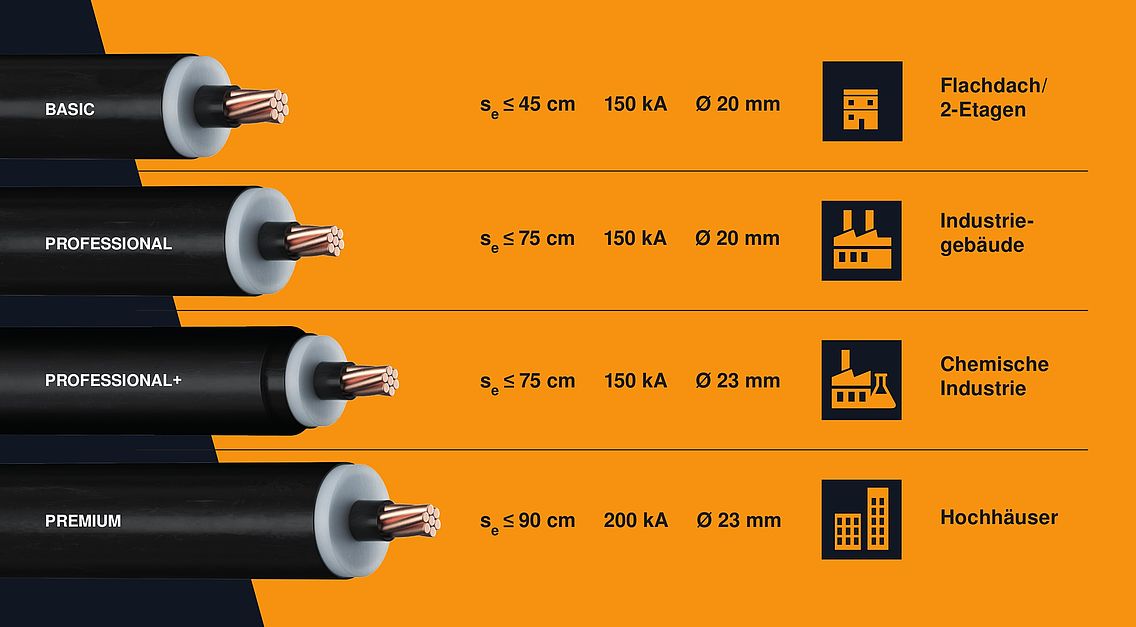

isCon® izlādni iespējams iegādāties metros piecos variantos:
isCon® BA 45 SW, melns, preces Nr. 5408 014 (BASIC)
isCon® Pro 75 SW, melns, preces Nr. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, melns, preces Nr. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, gaiši pelēks, preces Nr. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, melns, preces Nr. 5408 018 (PREMIUM)
Papildu informācijas materiāls un izsmeļoša montāžas instrukcija ir pieejami tiešsaistē servisa lejupielāžu sadaļā.
