PYROLINE® Con PLC
Eiropā klasificēti ugunsdrošie kanāli no betona

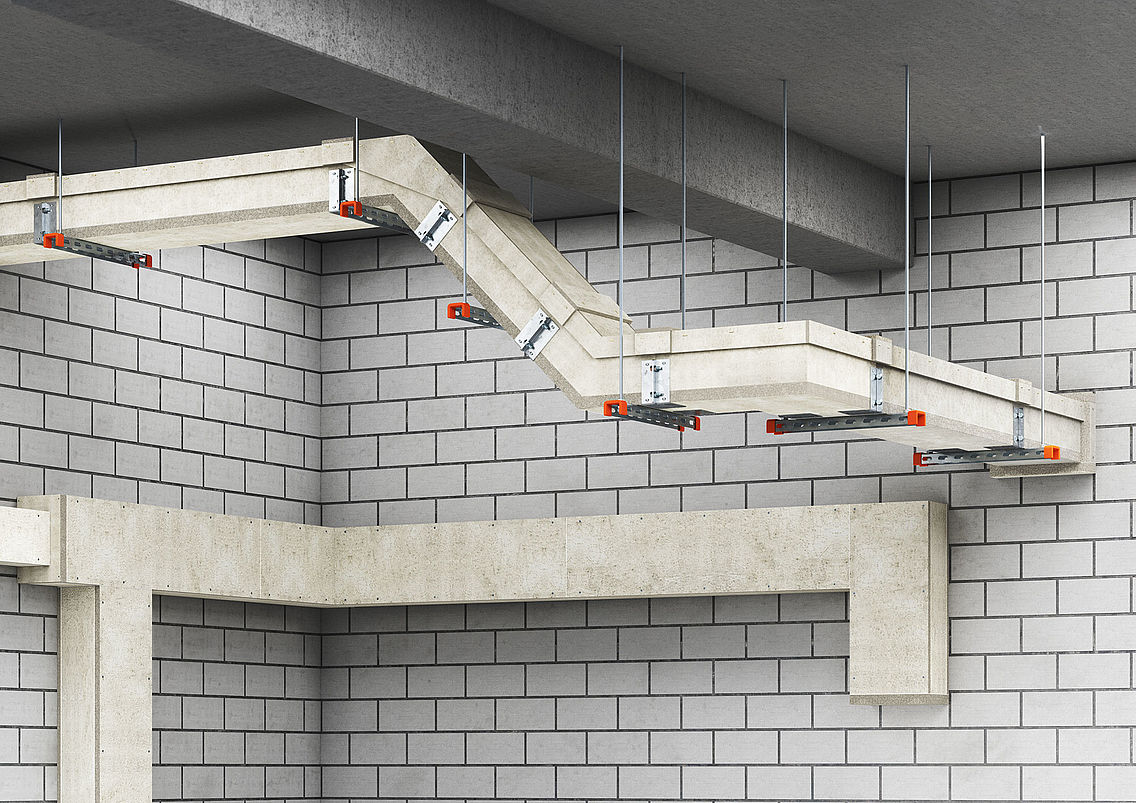

Ar ugunsdrošo kanālu sistēmu PYROLINE® Con PLC no ūdens un sala izturīgajām stikla šķiedru vieglā betona ugunsdrošajām plāksnēm OBO atbilst visām Eiropā klasificēto kanālu sistēmu prasībām. Ar dažādu sienu biezumu OBO ugunsdroši kanālu sistēma PYROLINE® Con PLC sasniedz ugunsizturības klases EI30-EI60 un EI90 atbilstoši EN 13501-2.
Ugunsdrošajiem kanāliem PYROLINE® Con PLC ir visi būvniecības tiesību normām nepieciešamie apstiprinājumi:
- Klasifikācijas paziņojums
- European Technical Assessment (ETA) (Eiropas tehniskais novērtējums)
- Ekspluatācijas īpašību deklarācija
- Detalizēta montāžas instrukcija
PYROLINE® Con PLC: sistēmas priekšrocību pārskats
- Iespējams aizpildījums ar kabeļiem līdz maks. 31,5 kg/m
- Ugunsdrošo plākšņu (Euro klase A1 - nedegošas) cieta un nedilstoša virsma
- Ugunsdrošie kanāli ir noturīgi pret ūdeni un salu
- Potenciālu izlīdzināšana nav nepieciešama

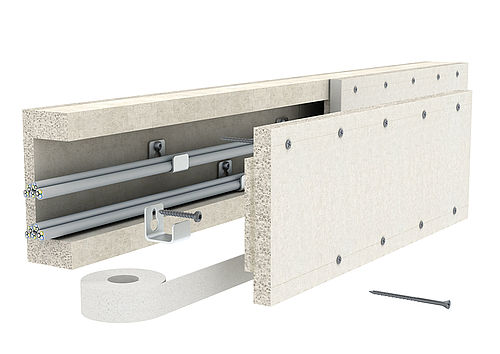

PYROLINE® Con D PLC tiešai montāžai pie sienas un griestiem
Ugunsdrošo kanālu PYROLINE® Con D PLC uzstāda tieši pie sienām vai griestiem. Kanālus var neuzkrītoši integrēt ēkās un tie ideāli pielāgojas esošajām kabeļu trasēm.
Nepieciešamības gadījumā gruntētos ugunsdrošos kanālus var krāsot vai aplīmēt ar tapetēm, kas ir papildu iespēja nemanāmai integrēšanai telpā.
Ja nepieciešamas fasondetaļas, tās var vienkārši un elastīgi izgatavot uz vietas, lai pielāgotu vietējiem apstākļiem.
Sistēmas priekšrocības
- Neuzkrītoša integrācija ēkā
- Ideāla pielāgošanās esošajām kabeļu trasēm
- Ir divi dažādi izmēri un klasifikācija
- Vāks tiek pavisam vienkārši uzskrūvēts uz kanāliem
- Individuāla fasondetaļu izgatavošana.

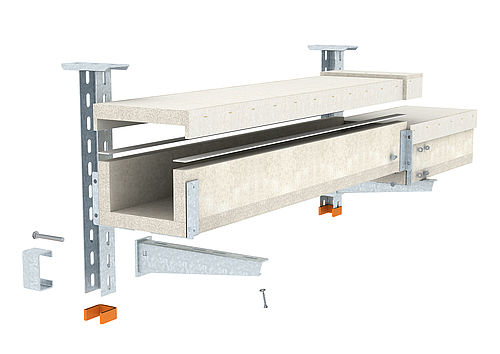

PYROLINE® Con S PLC iekārtai montāžai
Ugunsdrošo kanālu PYROLINE® Con S var instalēt uz sienas balstiem vai uz nesošās sistēmas, kas iekārta pie griestiem, piemēram, ar balstu vai iekares stiprinājumu.
Vai ir jau izvietotas caurules vai vadi no citiem uzņēmumiem, piemēram, apkures, ventilācijas vai santehnikas? Tā nav problēma– ar PYROLINE® Con S PLC ugunsdrošo kanālu tām var eleganti paiet apakšā un apiet tās. Gatavās samontētās savienošanas detaļas dod iespēju kanāla posmus ātri savienot tieši uz vietas.
Sistēmas priekšrocības
- Drošs un ātrs salaiduma vietu savienojums, pateicoties iepriekš uzmontētiem savienojuma elementiem
- Pieejamas iepriekš izgatavotas fasondetaļas
- Montāža ar iekarēm ļauj vienkārši apiet citu uzņēmumu instalācijas
- Vienkārša papildināšana, pateicoties brīvi uzliktajam vākam
- Ir divi dažādi izmēri un klasifikācija
Pamatzināšanas: ugunsdrošie kanāli un to aizsargfunkcijas
Ugunsgrēka gadījumā ugunsdrošie kanāli nodrošina evakuācijas ceļu izmantojamību, aizsargājot tos no iespējamās elektrisko vadu un kabeļu degšanas, tādējādi novēršot uguns izplatību.
Turklāt tie, pirmkārt, pilda divas funkcijas:
- Ugunsdrošie kanāli tiek izmantoti tur, kur apkārtne ir jāaizsargā no kabeļu degšanas iedarbības. Tie iekapsulē ugunsgrēka slodzi, tādējādi uguns un dūmi kabeļu degšanas gadījumā nevar izplūst ārpus kanāla.
- Papildu tie nodrošina, ka ugunsdrošajā kanālā esošie vadi netiek iesaistīti ugunsgrēkā.
Kontroles un klasifikācijas
Ugunsdrošajiem kanāliem ir jāatbilst noteiktām prasībām, lai tos varētu izmantot ēkās. Tie ir celtniecības materiāli saskaņā ar Eiropas Celtniecības materiālu regulu (ES Nr. 305/2011 – Construction Products Regulation CPR) un tādējādi marķēti ar CE. Tas nozīmē, ka tos drīkst izmantot visās ES valstīs.
Atsevišķs kanāls pats par sevi vēl neatbilst celtniecības tiesību normu prasībām attiecībā uz ugunsdrošību.
Tikai kombinācijā ar fasondetaļām, kabeļu izejām un stiprinājumiem pie sienām un griestiem vai uz stiprinājumu sistēmām celtniecības materiāli veido ugunsdrošu instalācijas kanālu.
Šis instalāciju kanāls tiek pārbaudīts atbilstoši EN 1366-5, turklāt tiek noteiktas ugunsaizsardzības tehniskās īpašības attiecībā uz ugunsgrēka slodzes iekapsulēšanu un siltuma izolāciju. Tādējādi tiek novērsta varbūtība, ka uz instalācijas kanāla virsmām var aizdegties degošas vielas.
Pārbaude ar uguni saskaņā ar EN 1366-5
Pārbaudes ar uguni laikā saskaņā ar EN 1366-5 tiek simulēta kabeļu degšana kanāla iekšienē. Kanāls turklāt ir aizpildīts ar kabeļiem. Kabeļu izvadi arī tiek pārbaudīti. Tādējādi tiek noteikts, vai kanāla virsmas ārpus pārbaudes krāsns uzsilst nepieļaujami spēcīgi.
Izturība pret uguni saskaņā ar EN 13501-2
Pēc tam instalācijas izturība pret uguni tiek klasificēta saskaņā ar EN 13501-2. No tā izriet, piemēram, šāda klasifikācija:
E120 (h0 i->o) / El 90 (h0 i->o)
Īsie apzīmējumi nozīmē šādas īpašības:
| E | Telpas noslēgtība (pamatā augstāka klasifikācija nekā ar El) |
| I | Siltumizolācija |
| 30-120 | Sasniegtās klases laiks minūtēs |
| h0 | horizontālais izkārtojums (ietver vertikālu izkārtojumu uguns nodalījumos bez griestu caursites) |
| i->o | Uguns iedarbības virziens, šeit no iekšpuses uz ārpusi |
Vienmēr drošībā ar OBO
Vairāk par sertificēto ugunsdrošību mūsu OBO produktiem uzzināsiet šeit. Citus OBO ugunsdrošības sistēmu risinājumus meklējiet tiešsaistes katalogā mūsu interneta vietnē. Papildu PYROLINE Con PLC ugunsdrošo kanālu sistēmai atklājiet tur arī mūsu Izolācijas sistēmas vai FireBox, elektrisko funkciju nodrošināšanai pārbaudīto kabeļu nozarkārbu no OBO sortimenta.
