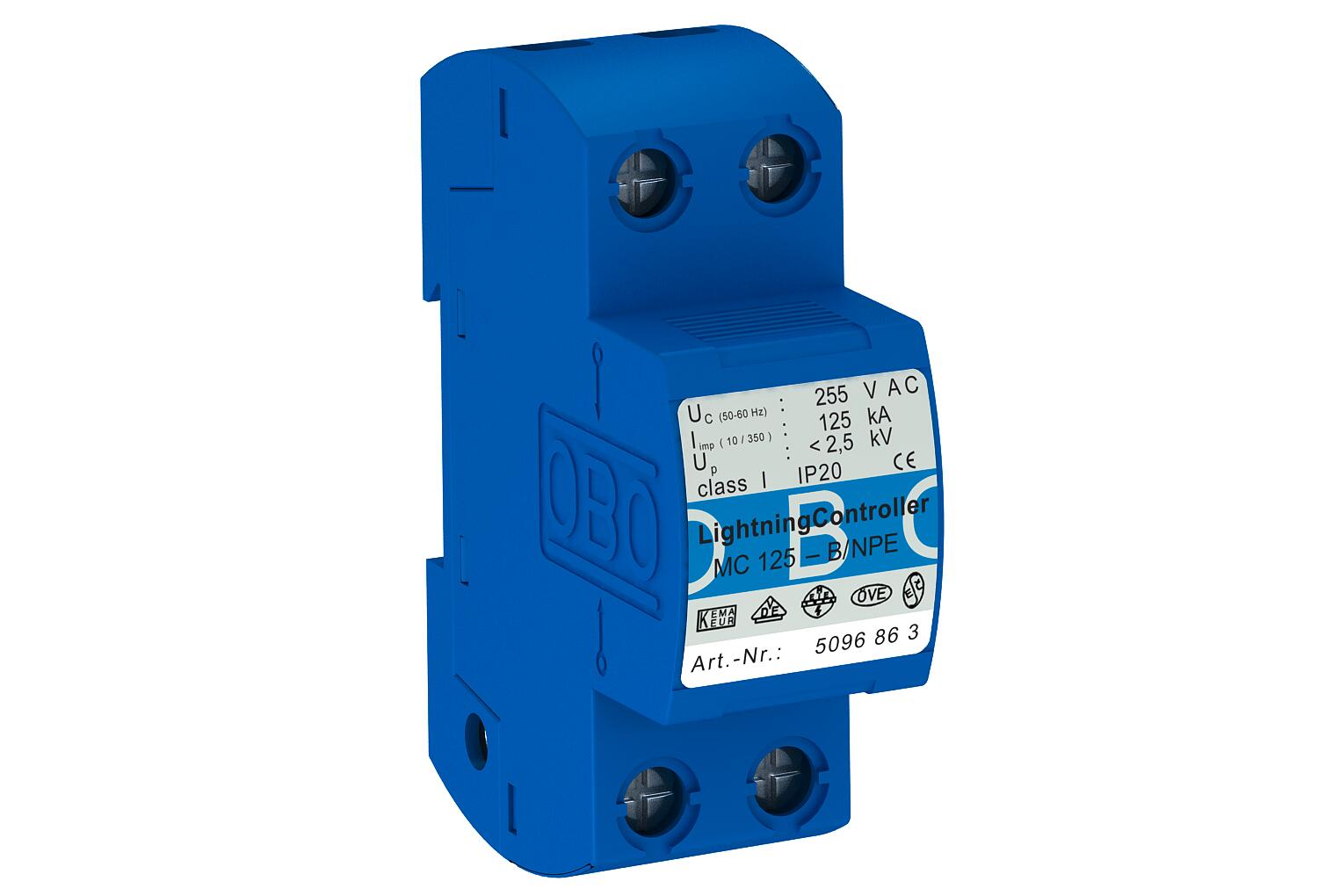

Zibensstrāvas novadītājs, 1 pola, NPE

Preces Nr. 5096863 | EAN 4012195966449

Produkta apraksts
Produkta apraksts
Lietošanai TN-S un TT sistēmās kā N-PE dzirksteļsprauga, tips 1 (klase B) IEC 61643, pieslēgvietai 0 uz 1 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju atb. IEC 61312-1 vai DIN VDE 0185-305, 4. daļu, lietošanai kā dzirksteļspraugu starp N un PE.



Atbilst VDE-AR-N 4100
Izlādes jauda kA (10/350 µs)
Komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
Aizsardzības līmenis <2,5kV
Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga: var lietot standarta sadalītāju korpusos

Izmantošanas piemērs: Zibens novadītājs atb. VDE-AR-N 4100 lietošanai zonā pirms elektroenerģijas skaitītāja.

Piezīme: Uz pārsprieguma aizsardzības iekārtu vedošā kabeļa garumam jābūt vismaz 5 m, kā atsaistes elementam.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Ungārija
  • Krievija, GOST The State Committee for Standards
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • EurAsian Conformity
  • 230/400 V sistēma
  • Aizsargierīce atb. DIN EN 61643-11 vai IEC 61643-11
  • Pāreja no LPZ 0 uz 1
Tehniskie dati

Tehniskie dati

Aizsardzības veids IP20
Atbildes laiks <100 ns
Augstākais ilgtermiņa spriegums AC 255 V

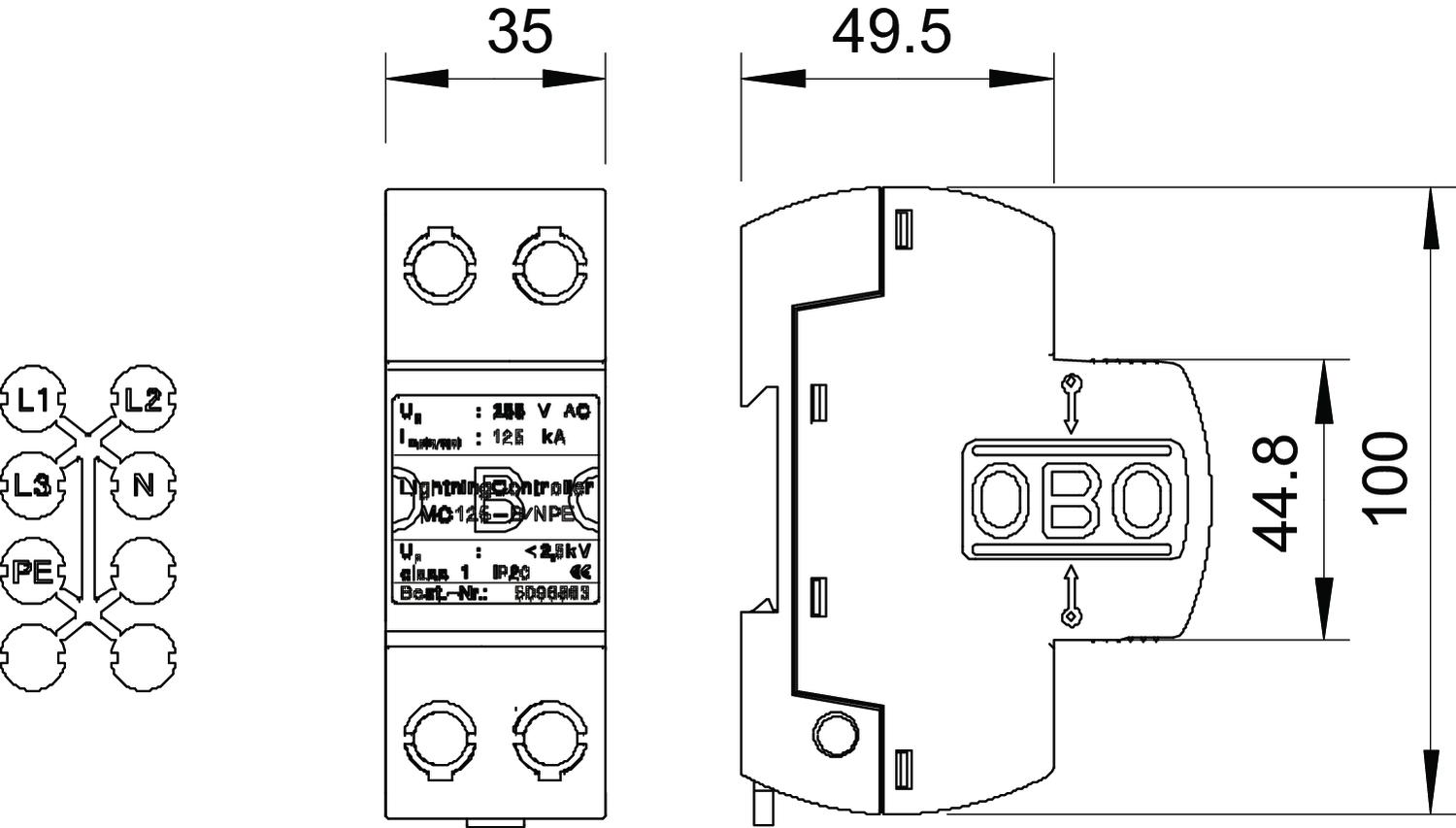

Augstums 69 mm
Ekspluatācijas temperatūra maks. 85 °C
Ekspluatācijas temperatūra min. -40 °C
Garums 100 mm
Ierīces signalizācija nav
Impulsu strāva novadītājā (8/20 µs) [kopējā] 125 kA
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 0 kA
Izmērs 255V
Izpildījums 1 pola; 255V
Izpūtošs
LPZ 0→1
Montāžas veids Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs) 50 kA
Nominālais spriegums AC (50/60 Hz) 230 V
Platums 35 mm
Polu izpildījums N/PE
Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 0,1 kA
SPD atb. EN 61643-11 Tips 1
SPD atb. IEC 61643-1 I klase
Sprādziendroša konstrukcija
Tālvadības signalizācija
Tīkla tips citi
Tipa 1 pārbaudes klase
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 50 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 mm²
Zibens impulsa strāva (10/350) [kopējā] 125 kA
Zibens impulsa strāva (10/350 μs) 50 kA
Visi tipi

Visi tipi

Tips Preces Nr. Daudzums mazākā pārd. vien.
MC 125-B NPE 5096863
1 Gabals
