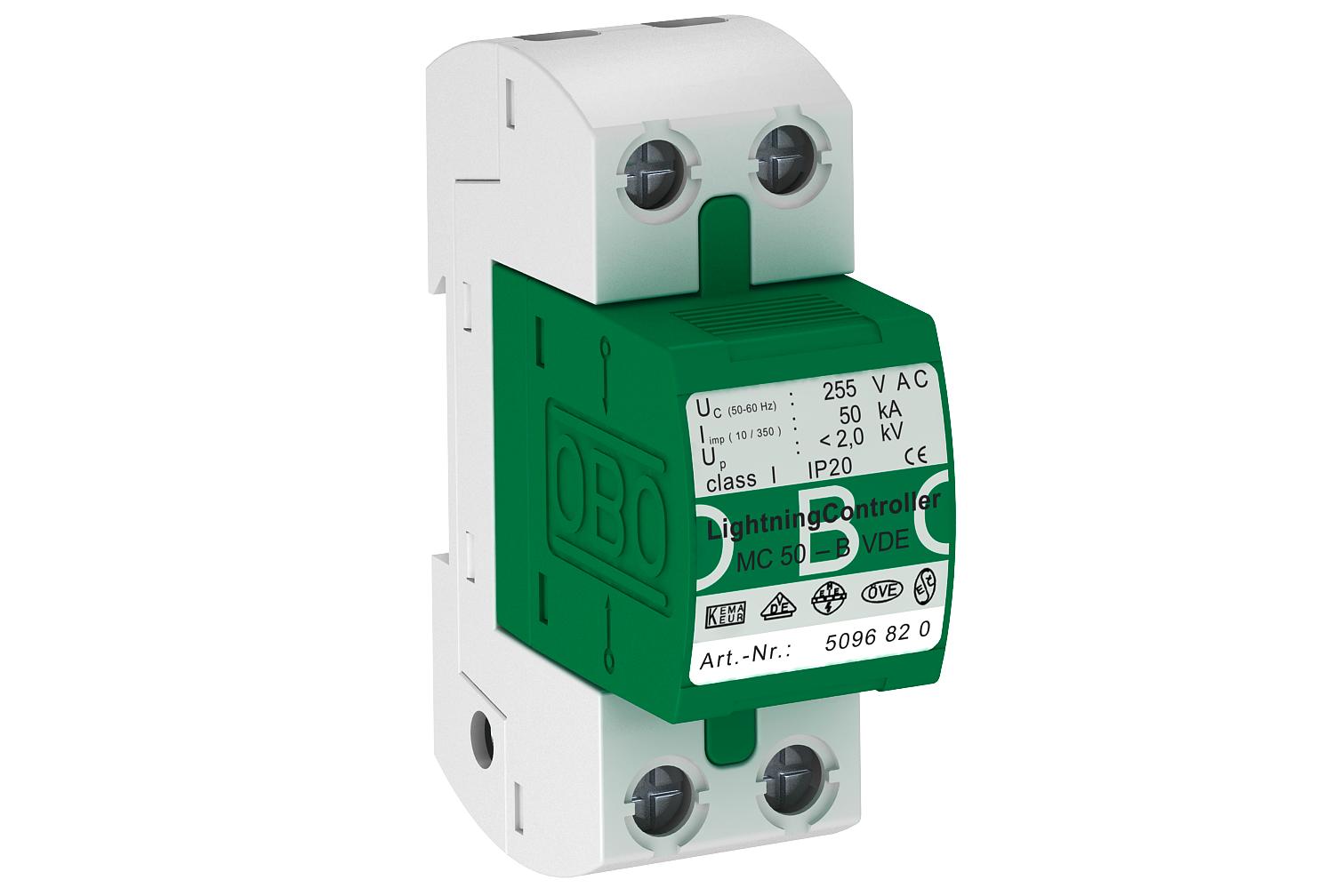

Zibensstrāvas novadītājs, 1 pola

Name: Zibensstrāvas novadītājs, 1 pola
Brand: OBO Bettermann
SKU: 5096847

Preces Nr. 5096847 | EAN 4012195966388

Produkta apraksts

Produkta apraksts

Zibens novadītājs, tips 1 atb. DIN EN 61643-11 pieslēgvietai 0 uz 1 (LPZ), saskaņā ar zibensaizsardzības zonu koncepciju atb. IEC 61312-1 vai VDE 0185-305 (IEC 62305)

• Augšējā un apakšējā daļa, iespraužama augšējā daļa
• Caurlaides spēja 50 kA (10/350 µs) uz polu
• Aizsardzības līmenis < 2,0 kV
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak
• Piegādes komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
• Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga: iespējams lietot tirdzniecībā pieejamu sadalītāju korpusos

Lietojuma piemērs: Industriālās ēkas; zibens novadītājs atb. VDN-AR-N 4100, lietošanai zonā pirms elektroenerģijas skaitītāja.

Piezīme: Uz pārsprieguma aizsardzības iekārtu vedošā kabeļa garumam jābūt vismaz 5 m, kā atsaistes elementam.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<100 ns
Augstākais ilgtermiņa spriegums AC	255 V

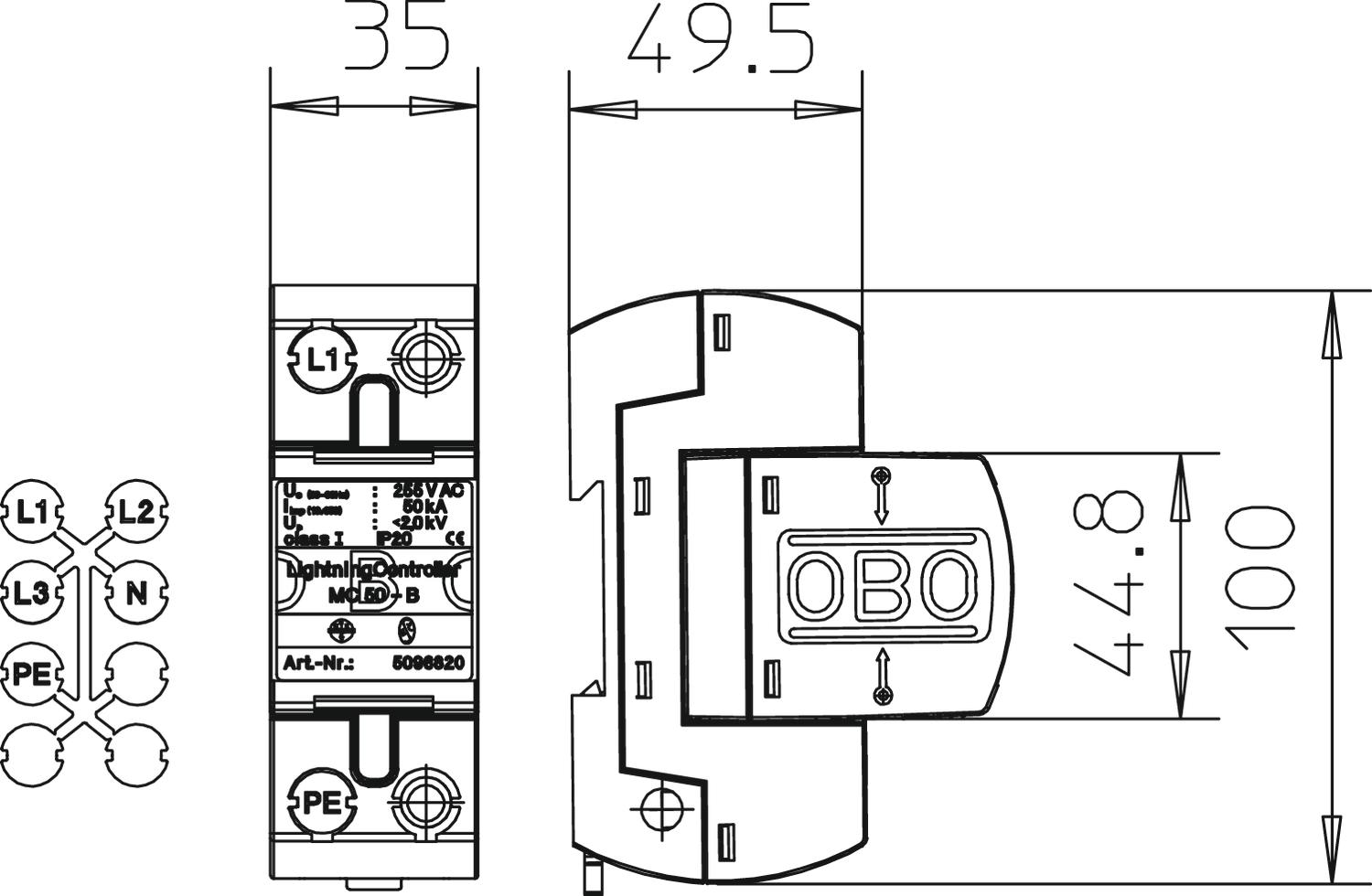

Augstums	69 mm
Ekspluatācijas temperatūra maks.	85 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	100 mm
Ierīces signalizācija	nav
Impulsu strāva novadītājā (8/20 µs) [kopējā]	50 kA
Īssavienojuma izturība	25 kA
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	25 kA
Izmērs	255V
Izpildījums	1 pola, pilns komplekts; 255V
Izpūtošs	nē
LPZ	0→1
Maksimālā aizsardzība pie ieejas	500 A
Maksimumstrāvas aizsardzība tīkla pusē	500
Montāžas veids	Montāžas sliede 35 mm

Nominālā noplūdes strāva (8/20 µs)	50 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Platums	35 mm
Polu izpildījums	1
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	25 kA
SPD atb. EN 61643-11	Tips 1
SPD atb. IEC 61643-1	I klase
SPD saskaņā ar UL 1449	1. tips
Sprādziendroša konstrukcija	nē
Tālvadības signalizācija	nē
Tīkla tips	citi
Tipa 1 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	50 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	10 mm²
Zibens impulsa strāva (10/350) [kopējā]	50 kA
Zibens impulsa strāva (10/350 μs)	50 kA
