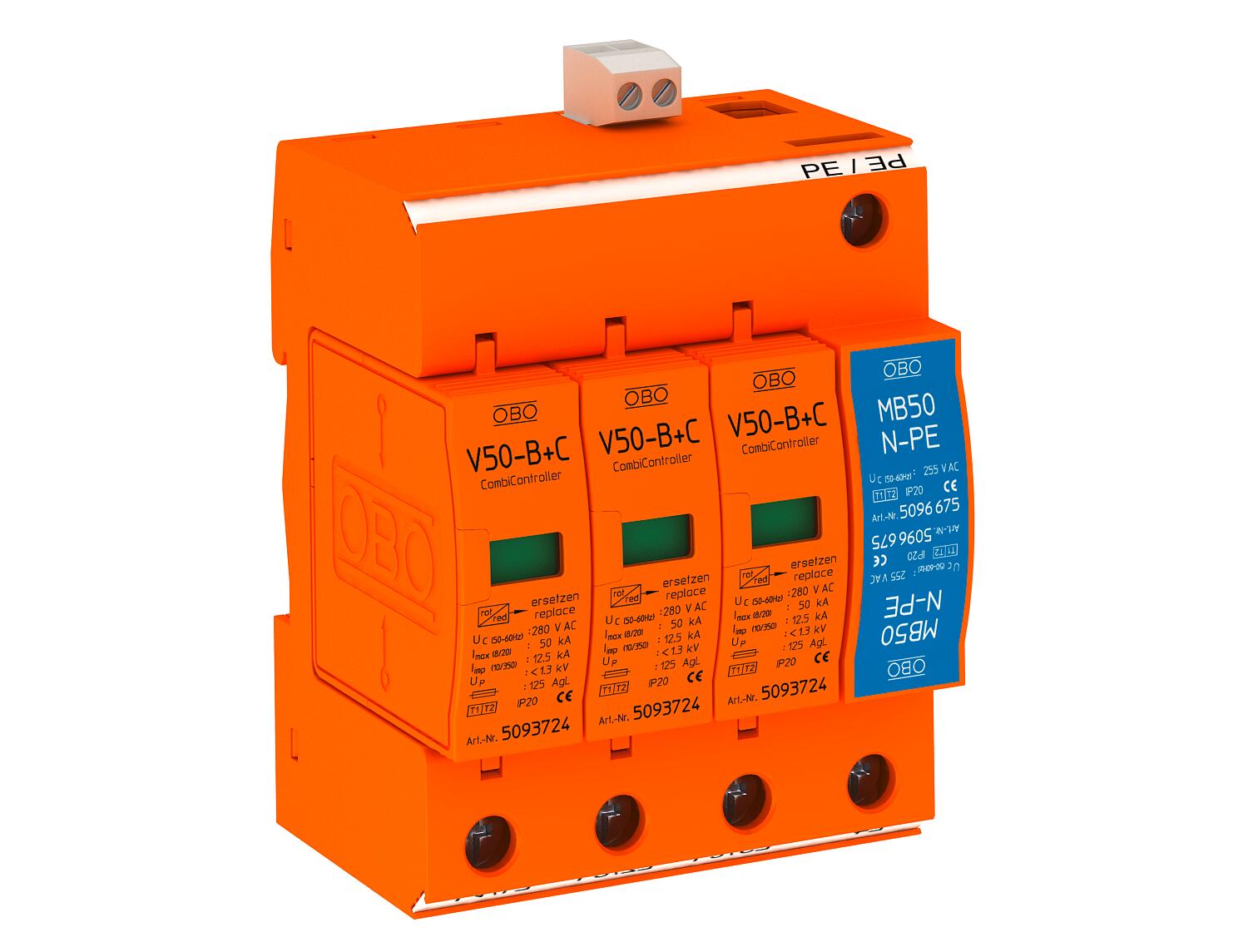

Zibensizlādes strāvas un pārsprieguma novadītājs, 3 polu + NPE, ar tālvadības signalizāciju

Preces Nr. 5093662 | EAN 4012195425137

5093662 / V50-B+C 3+NPE+FS
3+N/PE
280 V
IP20
Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, zibens novadītājs un pārsprieguma novadītājs, tips 1+2, atb. DIN EN 61643-11.


• Zibensaizsardzības potenciālu izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350)
• Universāli piemērots TN un TT sistēmām
• Ar Multibase apakšējo daļu ar Multi pieslēguma spailēm
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Ar optisku funkciju indikatoru
• Aizsarglīmenis < 1,3kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai sadalītāju korpusos
• Marķēti pieslēgumi
• -FS variants ar tālvadības slēdzi (bezpotenciāla aizvērēju)

Lietojums: Zibensaizsardzības potenciālu izlīdzināšana ēkās ar klases III un IV ārējās zibensaizsardzības iekārtu, ievietošanai tirdzniecībā pieejamu sadalītāju korpusos.
* Pilns komplekts = augšējā un apakšējā daļa
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • EurAsian Conformity
  • No tipa 1 un tipa 2 kombinēta aizsargierīce
  • Pāreja no LPZ 0 līdz 2
  • Multibase apakšējā daļa
  • Tālvadības signalizācija
Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N] ≤1,3
Aizsardzības veids IP20
Atbildes laiks <25 ns
Augstākais ilgtermiņa spriegums AC 280 V
Augstākais pastāvīgais spriegums (N-PE) 255 V
Ekspluatācijas temperatūra maks. 80 °C
Ekspluatācijas temperatūra min. -40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min. 25 mm²
Ierīces signalizācija optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā] 50 kA
Integrēta aizsardzība pie ieejas
Izmērs 280V
Izpildījums 3+NPE + FS
Izpūtošs
LPZ 0→2
Maksimālā aizsardzība pie ieejas 125 A
Maksimālā impulsu strāva novadītājā (8/20 μs) 50 kA
Maksimumstrāvas aizsardzība tīkla pusē 125
Montāžas veids Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs) 30 kA
Nominālā noplūdes strāva (8/20 µs) [L-N] 30 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE] 50 kA
Nominālais spriegums AC (50/60 Hz) 230 V
Polu izpildījums 3+N/PE
Polu skaits 3
SPD atb. EN 61643-11 Tips 1+2
SPD atb. IEC 61643-1 I+II klase
Tālvadības signalizācija
Tīkla tips citi
Tīkla tips TN
Tīkla tips TN-C
Tīkla tips TN-C-S
Tīkla tips TN-S
Tīkla tips TT
Tīkla tips, cits
Tīkla tips, DC
Tīkla tips, IT
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm²
Zibens impulsa strāva (10/350) [kopējā] 50 kA
Zibens impulsa strāva (10/350 μs) 12,5 kA
Visi tipi

Visi tipi

Tips Polu izpildījums Augstākais ilgtermiņa spriegums AC Aizsardzības veids Preces Nr. Daudzums mazākā pārd. vien.
V50-B+C 3+NPE+FS 3+N/PE 280 V IP20 5093662
1 Gabals
