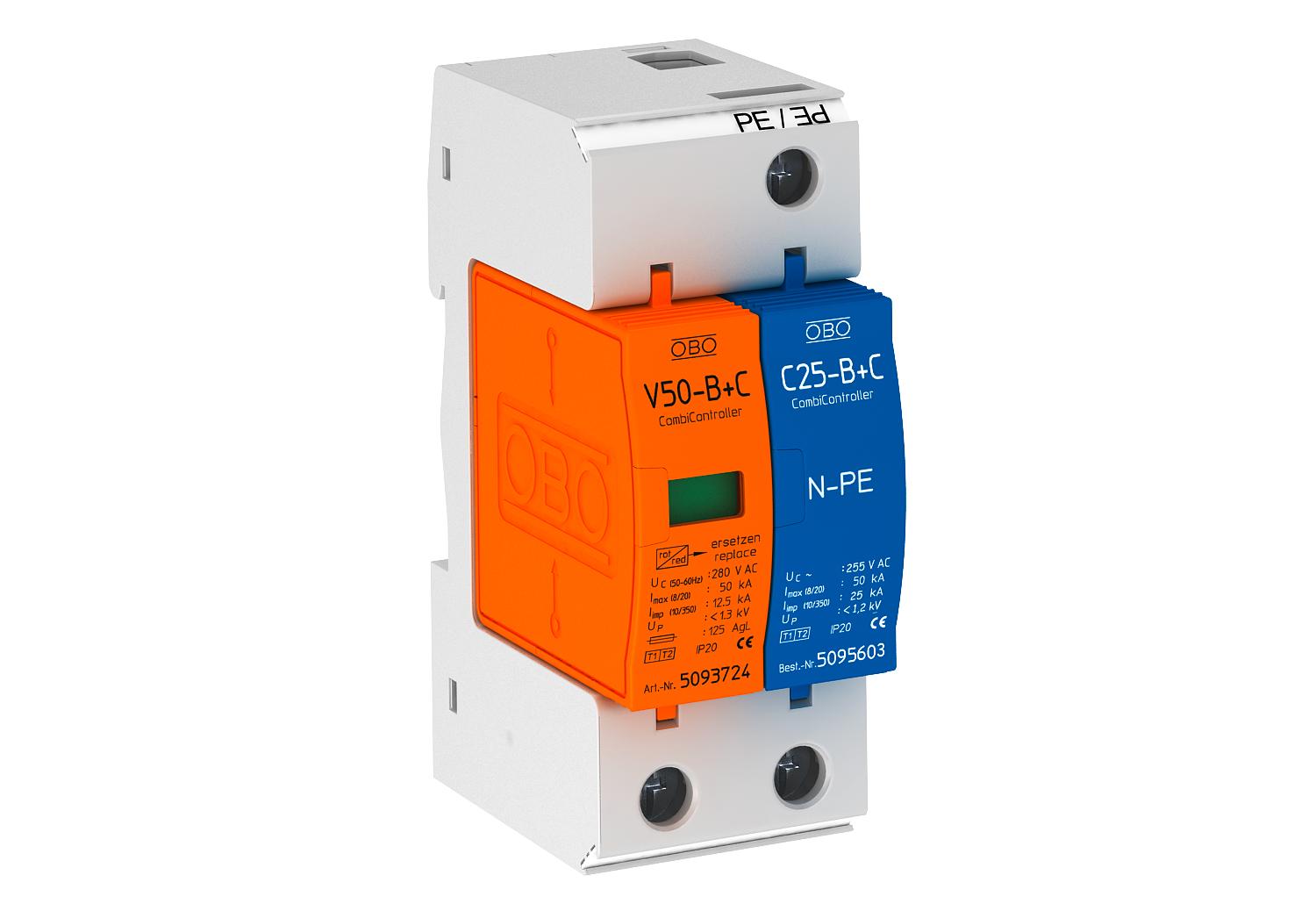

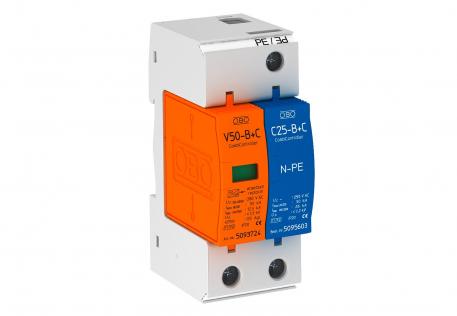

Zibensizlādes strāvas un pārsprieguma novadītājs, 1 pola + NPE 1+N/PE | 280 | IP20

Zibensizlādes strāvas un pārsprieguma novadītājs, 1 pola + NPE

Preces Nr. 5093653 | EAN 4012195688426

Preces Nr. / Tips

Polu izpildījums

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, zibens novadītājs un pārsprieguma novadītājs, tips 1+2, atb. DIN EN 61643-11.

• Zibensaizsardzības potenciālu izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) uz polu, bet kopā 50 kA (10/350)
• Universāli piemērots TN un TT sistēmām
• Ar Multibase apakšējo daļu ar Multi pieslēguma spailēm
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, pilnībā samontēta un gatava pieslēgšanai
• Novadītājs, iespraužams ar dinamisku atdalošo iekārtu
• Ar optisku funkciju indikatoru
•Aizsardzības līmenis < 1,3 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs lietošanai sadalītāju korpusos
• Marķēti pieslēgumi

Lietojums: Zibensaizsardzības potenciālu izlīdzināšana ēkās arī ar klases III un IV ārējo zibensaizsardzības iekārtu, tirdzniecībā pieejamu sadalītāju korpusos.
* Pilns komplekts = augšējā un apakšējā daļa

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais pastāvīgais spriegums (N-PE)	255 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	25 mm²
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	50 kA
Integrēta aizsardzība pie ieejas	nē
Izmērs	280V
Izpildījums	1+NPE
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	30 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	30 kA

Nominālā noplūdes strāva (8/20 µs) [N-PE]	50 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Polu izpildījums	1+N/PE
Polu skaits	1
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350) [kopējā]	25 kA
Zibens impulsa strāva (10/350 μs)	12,5 kA
