Zibens strāvas un pārsprieguma novadītājs, 3 polu, ar tālvadības signalizāciju 3 | 280 | IP20

Zibens strāvas un pārsprieguma novadītājs, 3 polu, ar tālvadības signalizāciju

Preces Nr. 5093643 | EAN 4012195361916

Preces Nr. / Tips	5093643 / V50-B+C 3+FS280

Polu izpildījums	3

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, zibens novadītājs un pārsprieguma novadītājs, tips 1+2, atb. DIN EN 61643-11.

• Zibensaizsardzības potenciālu izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas caurlaides spēja 12,5kA (10/350) uz polu
• TN-C sistēmām
• Ar jaunu Multibase apakšējo daļu ar Multi pieslēguma spailēm
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Ar optisku funkciju indikatoru
• Drošības līmenis < 1,3 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai sadalītāju korpusos
• Marķēti pieslēgumi

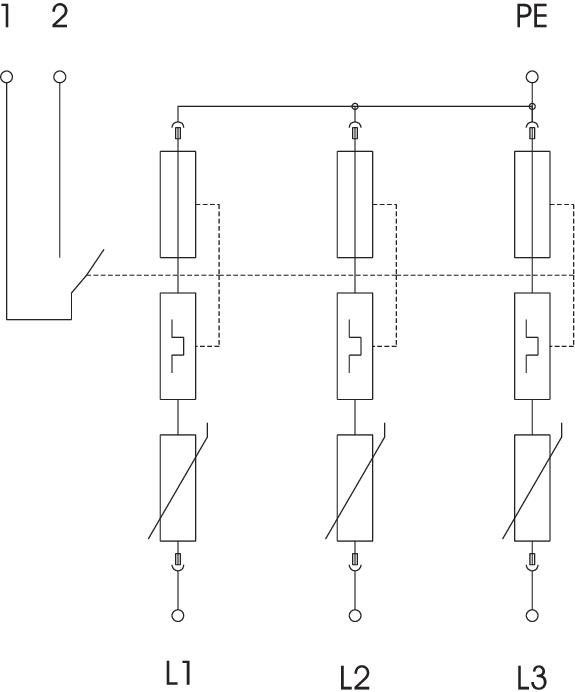

• -FS variants ar tālvadības slēdzi (bezpotenciāla aizvērēju)

Lietojums: Zibensaizsardzības potenciālu izlīdzināšana ēkās ar klases III un IV ārējās zibensaizsardzības iekārtu, ievietošanai tirdzniecībā pieejamu sadalītāju korpusos.
* Pilns komplekts = augšējā un apakšējā daļa

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais pastāvīgais spriegums (N-PE)	255 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	25 mm²
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	90 kA
Integrēta aizsardzība pie ieejas	nē
Izmērs	280V
Izpildījums	3 polu + FS
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	30 kA

Nominālā noplūdes strāva (8/20 µs) [L-N]	30 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Polu izpildījums	3
Polu skaits	3
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	jā
Tīkla tips	TN-C
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350) [kopējā]	37,5 kA
Zibens impulsa strāva (10/350 μs)	12,5 kA
