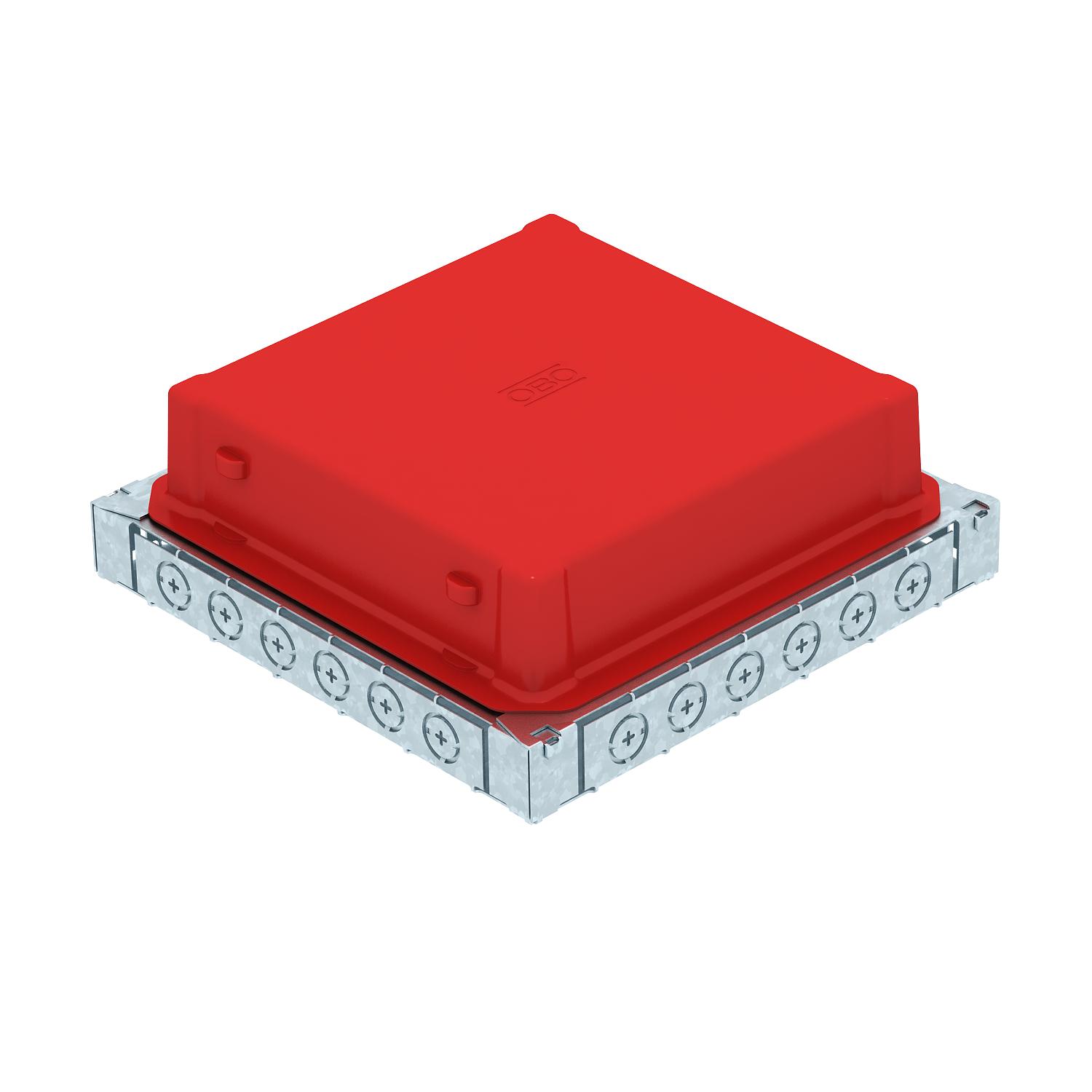

Zemgrīdas kārba UDS9, instalācijas caurulei un metāla kanālam
Preces Nr. 7400353 | EAN 4012195729839
- Produkta apraksts
-
Produkta aprakstsZemgrīdas pieslēguma kārba ar fiksētu un nemainīgu montāžas atveri iebūvējamajai vienībai ar nominālo izmēru 9. Montāžas atvere tiek izveidota, izmantojot piegādes komplektācijā ietverto kausveida elementu. Zemgrīdas kārbā ir montāžas atveres 2 vai 3 sekciju tērauda loksnes zemgrīdas kanālam ar nominālo izmēru 25038, kā arī sešām instalācijas caurulēm M20 vai M25 visās četrās pusēs. Kārbas principā ir piemērotas izmantošanai grīdas konstrukcijās ar cementa pamatni, ar konstrukcijas augstumu līdz 105 mm.
-
- Tehniskie dati
-
Tehniskie dati

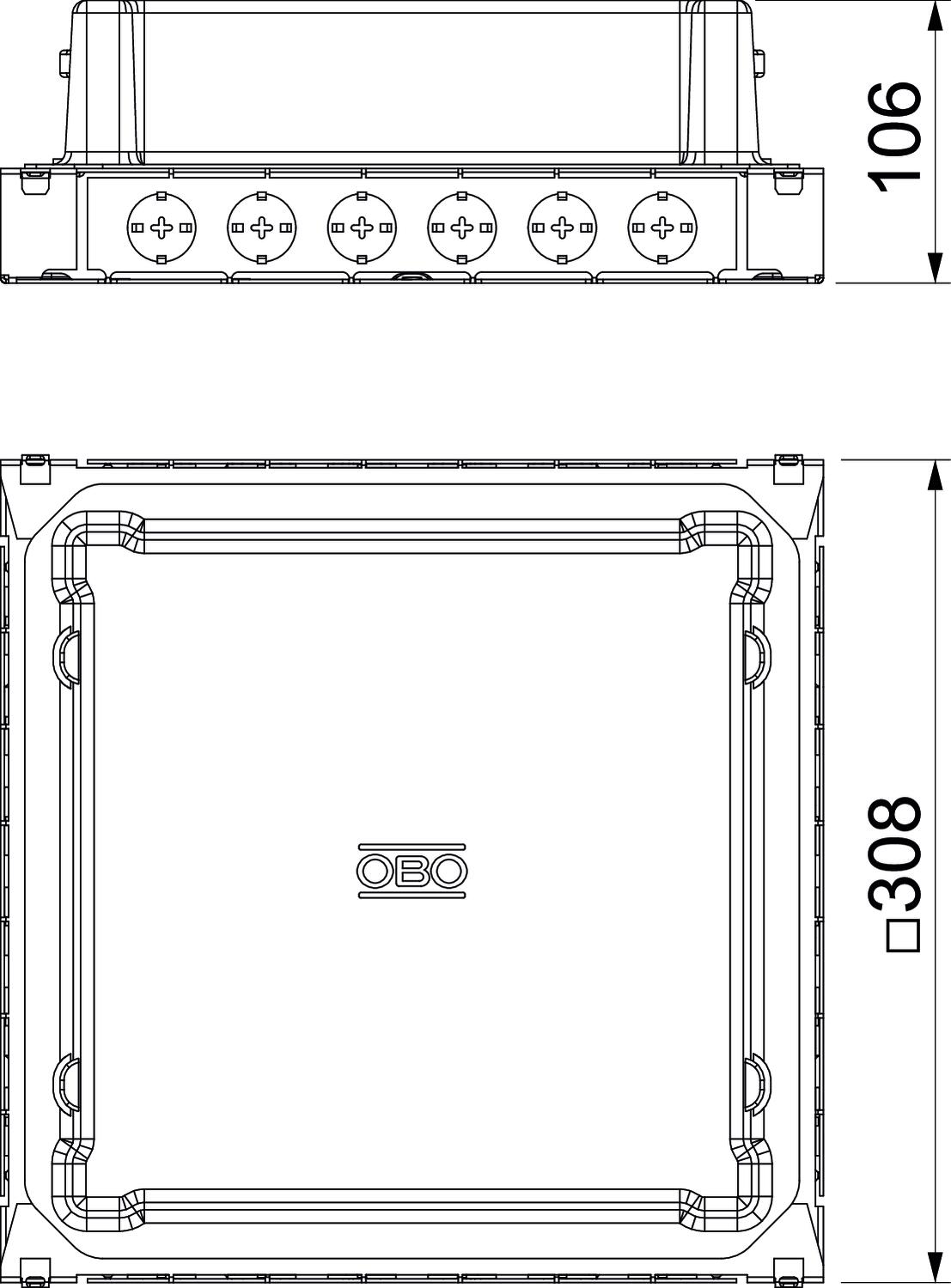

Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Atdalāms nē Augstuma regulēšanas diapazons maks. 106 mm Augstuma regulēšanas diapazons min. 62 mm caurules pieslēgumam jā CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 7,969 kg CO₂e / 1 Gabals Grīdas līmeņa augstums maks. 100 mm Grīdas līmeņa augstums min. 65 mm Grīdas plāksne nē Iebūvējamo ierīču skaits 1 Iegremdējams vienā līmenī ar pamatni nē Iespējams iemontēt blīvi nē Izmērs 308x308x92 Kanāla augstums maks. 38 mm Kanāla augstums min. 38 mm Kanālu platums maks. 250 mm Kanālu platums min. 250 mm Materiāls Tērauds Montāžas atvere iebūvējamai vienībai kvadrātisks Montāžas atvere virsgrīdas tvertnei nē Nominālais lielums 380 mm Nominālais lielums ierīču iebūvēšanas vienībai 9 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums nē Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa UDSSD 25038 9 / 7400353 , 0.20MB , pdfES Atbilstības deklarācija UDSSD 25038 9 / 7400353 , 0.15MB , pdfZīmes atļauja VDE atļauja EÜK-SN , 0.18MB , pdfŠim produktam nav pieejami preču apraksti
