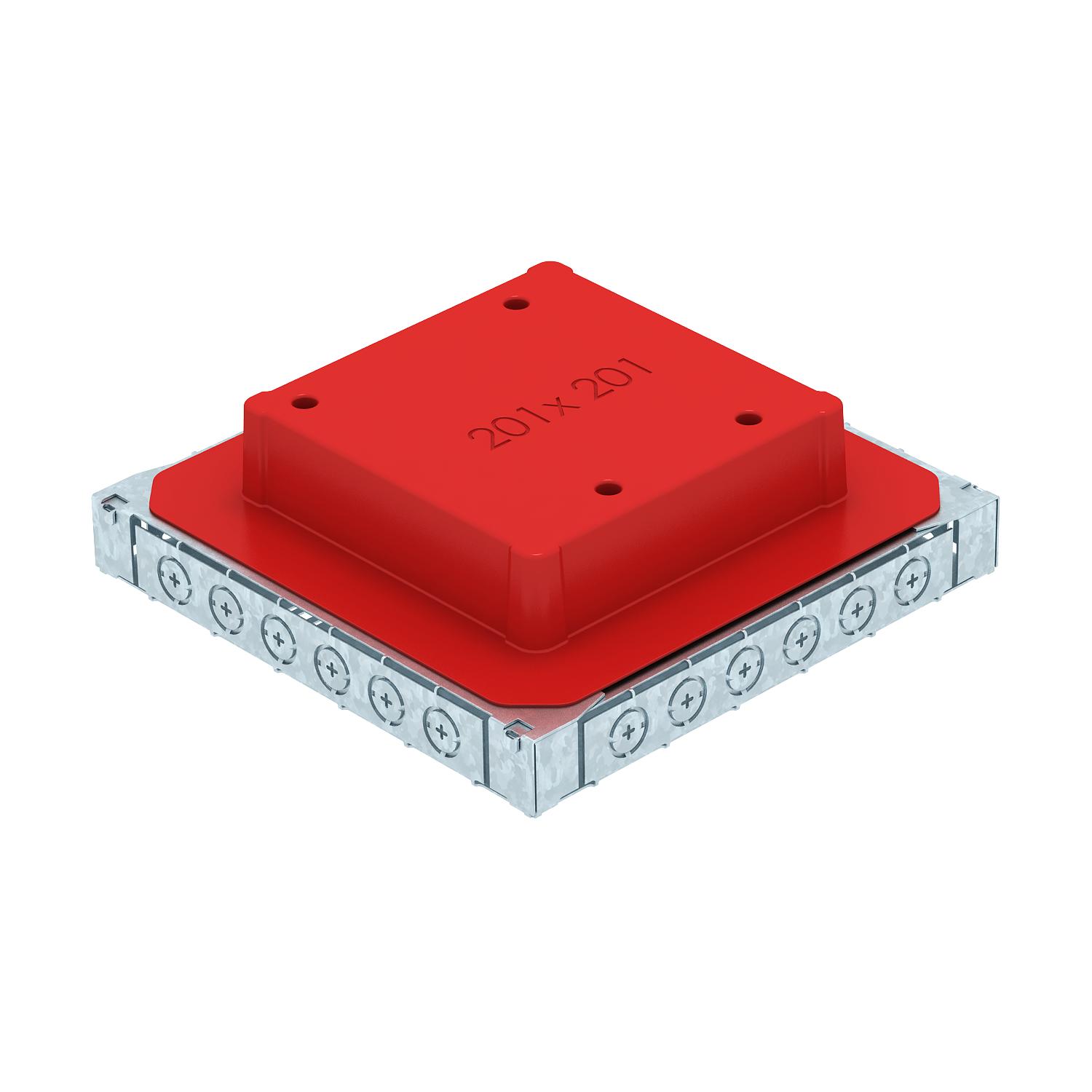

Zemgrīdas kārba UDS4, instalācijas caurulei un metāla kanālam
Preces Nr. 7400349 | EAN 4012195729778
- Produkta apraksts
-

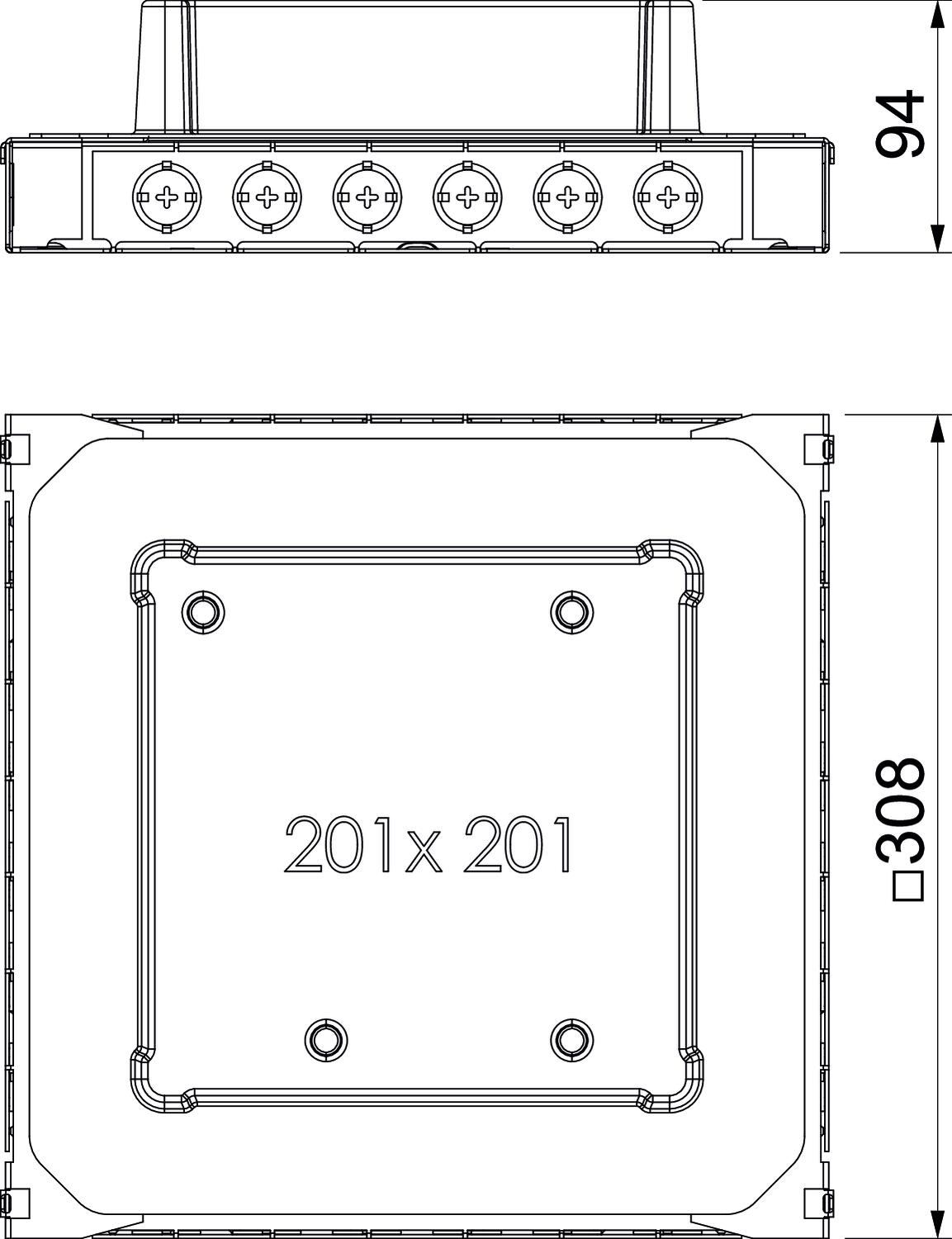

Produkta aprakstsZemgrīdas pieslēguma kārba ar fiksētu un nemainīgu montāžas atveri 201 x 201 mm iebūvējamajai vienībai ar nominālo izmēru 4. Montāžas atvere tiek izveidota, izmantojot piegādes komplektācijā ietverto kausveida elementu. Zemgrīdas kārbā ir montāžas atveres 2 vai 3 sekciju tērauda loksnes zemgrīdas kanālam ar nominālo izmēru 25038, kā arī sešām instalācijas caurulēm M20 vai M25 visās četrās pusēs. Kārba principā ir piemērota izmantošanai grīdas konstrukcijās ar cementa pamatni, ar konstrukcijas augstumu līdz 90 mm.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Atdalāms nē Augstuma regulēšanas diapazons maks. 95 mm Augstuma regulēšanas diapazons min. 62 mm Augstums 92 mm caurules pieslēgumam jā CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 9,899 kg CO₂e / 1 Gabals Garums 308 mm Grīdas līmeņa augstums maks. 90 mm Grīdas līmeņa augstums min. 65 mm Grīdas plāksne nē Iebūvējamo ierīču skaits 1 Iegremdējams vienā līmenī ar pamatni nē Iespējams iemontēt blīvi jā Izmērs 308x308x92 Kanāla augstums maks. 38 mm Kanāla augstums min. 38 mm Kanālu platums maks. 250 mm Kanālu platums min. 250 mm Materiāls Tērauds Montāžas atvere iebūvējamai vienībai kvadrātisks Montāžas atvere virsgrīdas tvertnei nē Nominālais lielums 308 mm Nominālais lielums ierīču iebūvēšanas vienībai 4 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 308 mm Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa UDSSD 25038 4 / 7400349 , 0.20MB , pdfES Atbilstības deklarācija UDSSD 25038 4 / 7400349 , 0.15MB , pdfZīmes atļauja VDE atļauja EÜK-SN , 0.18MB , pdfŠim produktam nav pieejami preču apraksti
