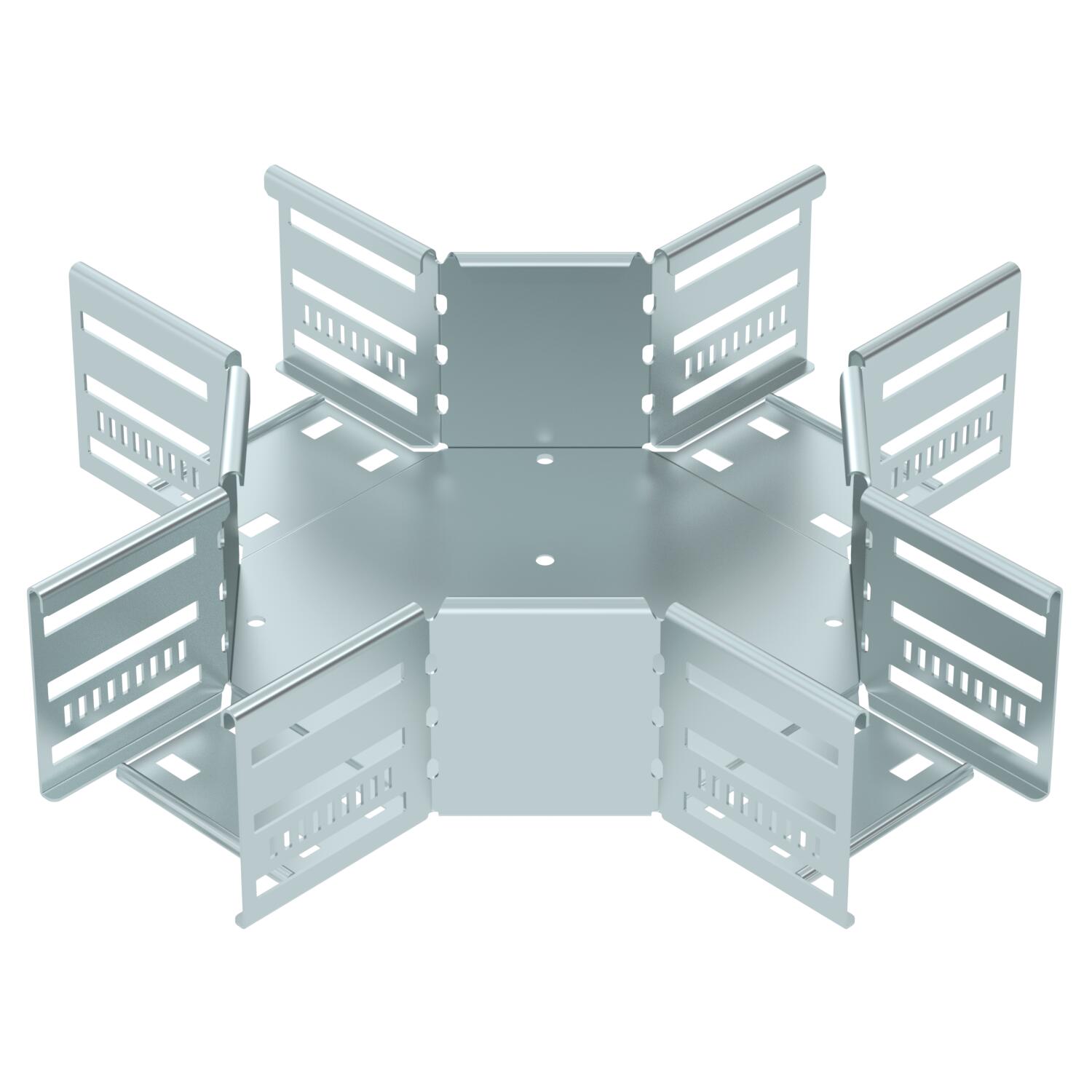

X-elements 85 FS
Preces Nr. 7027331 | EAN 4012197338633
- Produkta apraksts
-
Produkta apraksts
Savienojums horizontāla atzara izveidošanai, sānu augstums 85 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-

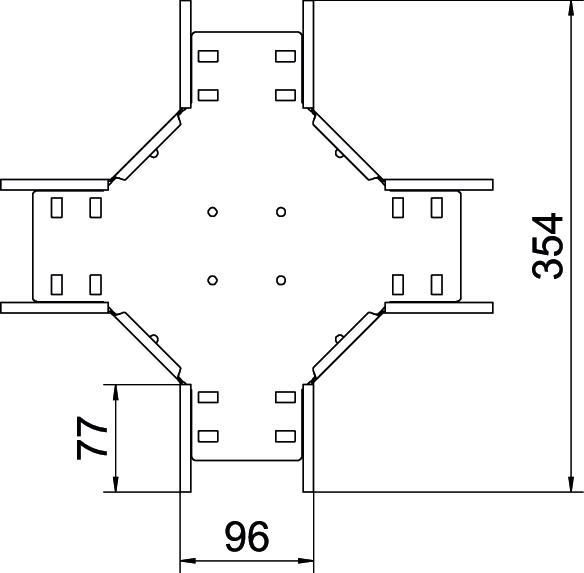

Izmēri
Augstums 85 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 28 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x100 Izmērs B 100 mm Izmērs R 50 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Krāsa cinks Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 0,8 mm Platums 100 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
X-elementa vāks FS
RKD 100 FS 7027800 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RK 810 FS / 7027331 , 0.20MB , pdfAtbilstības deklarācija RK 810 FS / 7027331 , 0.12MB , pdfREACH Atbilstības deklarācija RK 810 FS / 7027331 , 0.12MB , pdfRoHS Atbilstības deklarācija RK 810 FS / 7027331 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
