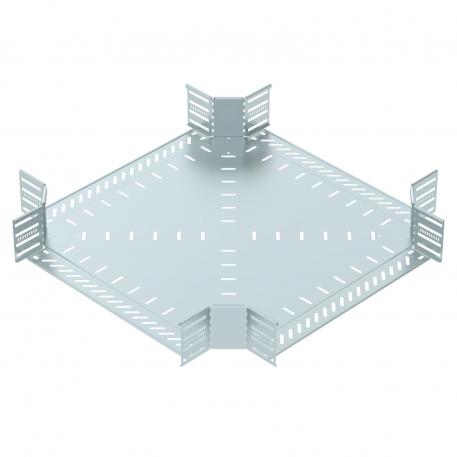

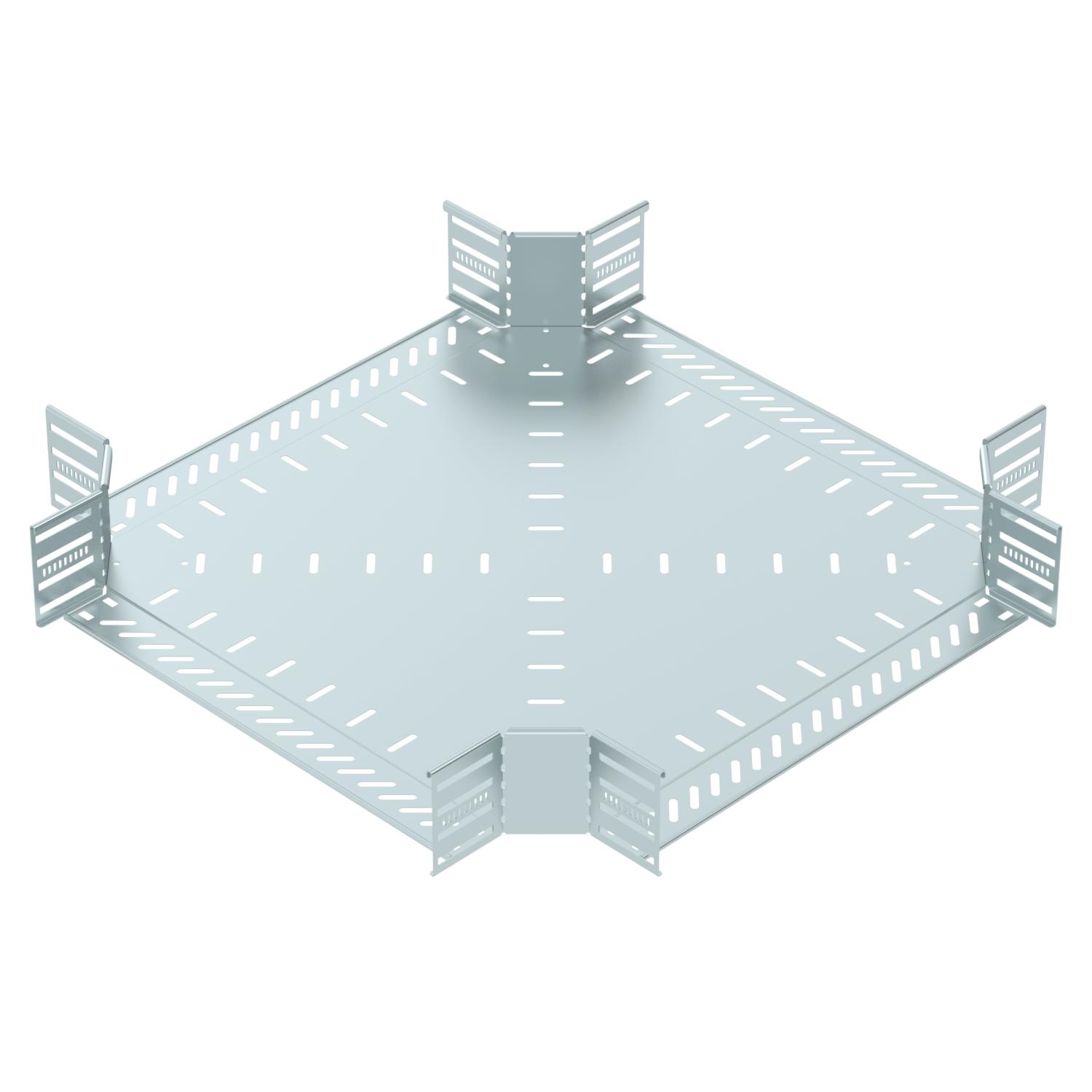

X-elements 110 FS
Preces Nr. 7027361 | EAN 4012197338930
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-

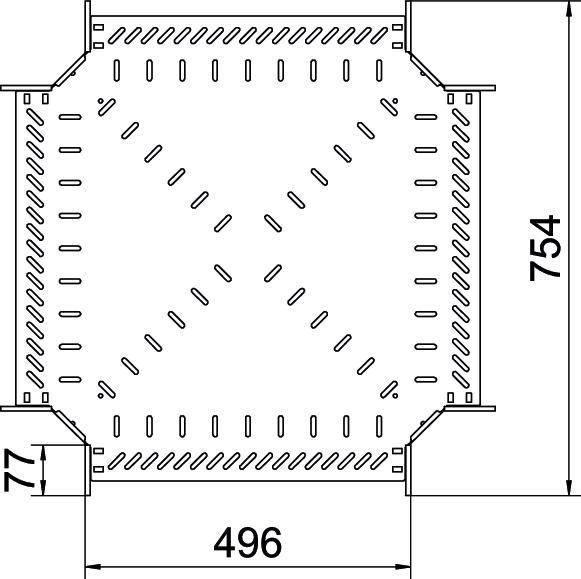

Izmēri
Augstums 110 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 48 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x500 Izmērs B 500 mm Izmērs R 50 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Krāsa cinks Loksnes biezums 1 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 1 mm Platums 500 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
X-elementa vāks FS
RKD 500 FS 7027808 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RK 150 FS / 7027361 , 0.19MB , pdfES Atbilstības deklarācija RK 150 FS / 7027361 , 0.12MB , pdfREACH Atbilstības deklarācija RK 150 FS / 7027361 , 0.12MB , pdfRoHS Atbilstības deklarācija RK 150 FS / 7027361 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
