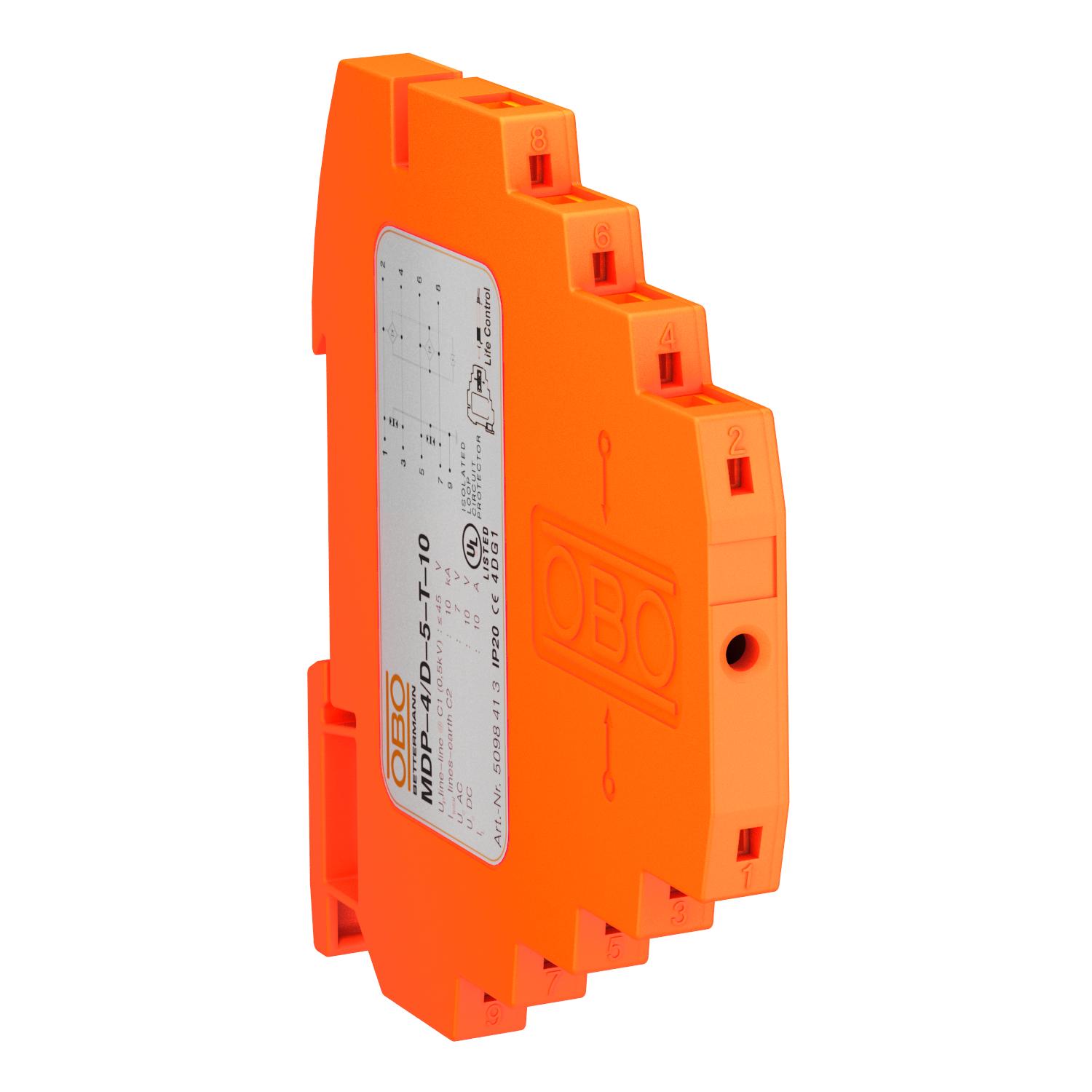

Virknes aizsargierīce, 4 polu, 5 V izpildījums
Preces Nr. 5098413 | EAN 4012195625124
- Produkta apraksts
-
Produkta aprakstsZibensstrāvas barjera ar testēšanas funkciju, modelis 5 V
• nominālā slodzes strāva 10 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības līmenis dzīsla–dzīsla <45 V Aizsardzības līmenis dzīsla–zeme <800 V Aizsardzības veids IP20 Atļaujas UL Augstākais ilgtermiņa spriegums AC 7 V Augstākais ilgtermiņa spriegums DC 10 V Ekrāna pieslēgums jā Ekranējums tieši Ierīces signalizācija salasāms Ievietotā slāpēšana (Insertion loss) ≤3 dB Impulsstrāva 2 kA Impulsu strāvas caurlaidība, stieple-stieple C1: 0,5 kV / 0,25 kA (8/20µs) Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 5V Izolācijas pretestība >10 MΩ Kapacitāte (dzīsla-dzīsla) < 40 pF Kategorie 1. + 2. +3. tips/D1 + C2 + C1 Kopējā impulsu strāva novadītājā (10/350) D1: 2 kA Kopējā impulsu strāva novadītājā (8/20) 10 kA LPZ 0→3 Nominālā noslogojuma strāva, AC 0,7 A Nominālā noslogojuma strāva, DC 10 A Nominālais spriegums 5 V Pārbaudes standarts IEC 61643-21 Pieslēguma diametrs, elastīgs maks. 2,5 mm² Pieslēguma diametrs, elastīgs min. 0,14 mm² Pieslēguma diametrs, vairākdzīslu maks. 1,5 mm² Pieslēguma diametrs, vairākdzīslu min. 0,14 mm² Polu skaits 4 Robežfrekvence 100 MHz SPD atb. I + II + III klase/D1 + C2 + C1 Spraudsistēma Spaile Stacionārā pieslēguma šķērsgriezums maks. 2,5 mm² Stacionārā pieslēguma šķērsgriezums min. 0,14 mm² Zemējums ar: Montāžas sliede - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Zemējuma līste
VB-MDP 10-MD 5098470 1 Gabals - Lejupielādes
-
Datu lapa MDP-4 D-5-T-10 / 5098413 , 0.25MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfES Atbilstības deklarācija MDP-4 D-5-T-10 / 5098413 , 0.13MB , pdfPārbaudes ziņojums Izmeklēšanas ziņojums „Foundation Fieldbus” , 0.24MB , pdfPārbaudes ziņojums Izmeklēšanas ziņojums „Profibus PA” , 0.25MB , pdfPārbaudes ziņojums Izmeklēšanas ziņojums „Profibus DP” , 0.20MB , pdfZīmes atļauja ZG ATEX MDP EN , 0.34MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdfTehniskā informācija Tehniskā informācija „MDP-...”/„D-5-T-10” , 0.08MB , pdf
