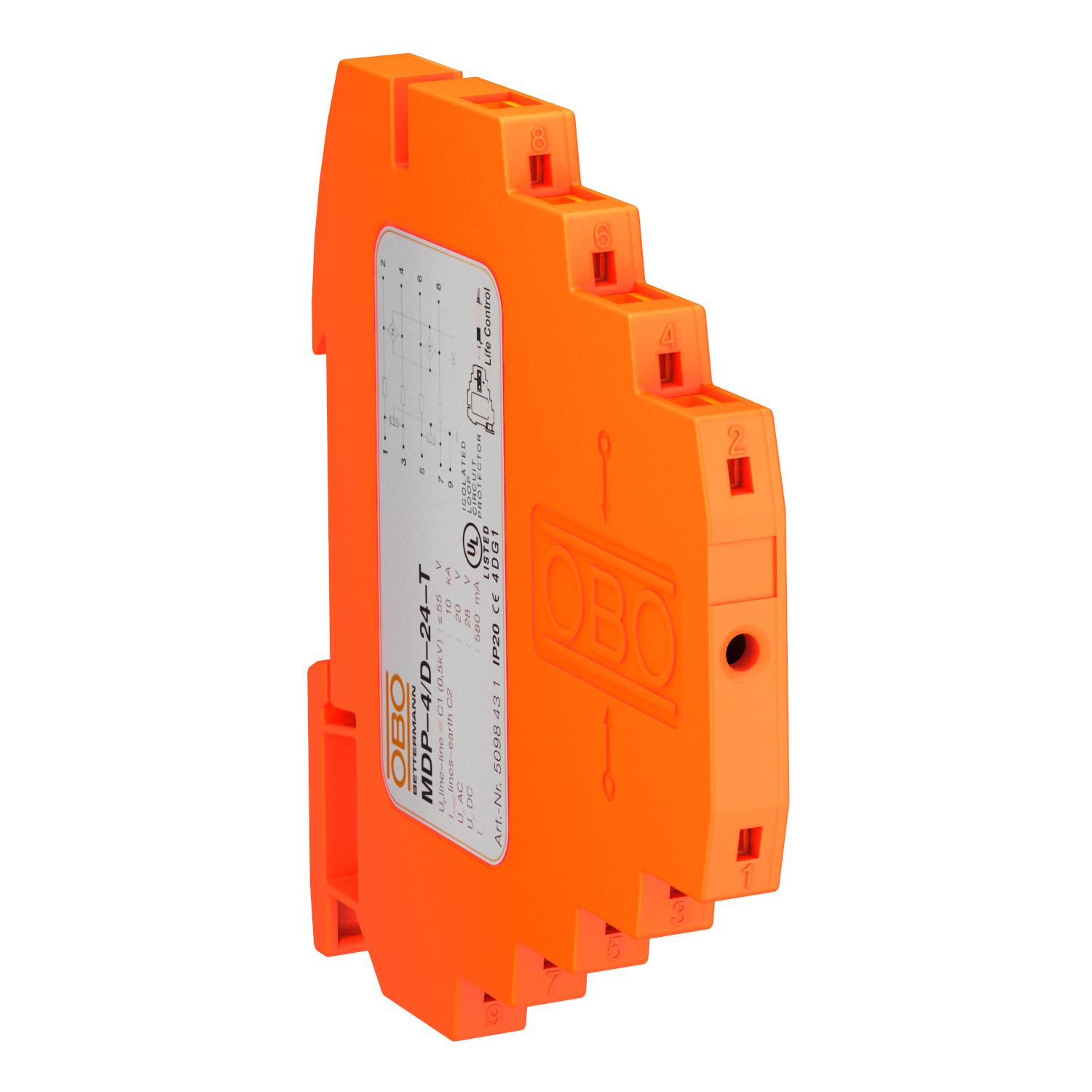

Virknes aizsargierīce, 4 polu, 24 V izpildījums 4 | 20 | 28 | Spaile

Virknes aizsargierīce, 4 polu, 24 V izpildījums

Preces Nr. 5098431 | EAN 4012195406884

Preces Nr. / Tips

Polu skaits

Augstākais ilgtermiņa spriegums AC	20 V

Augstākais ilgtermiņa spriegums DC	28 V

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

Zibensstrāvas barjera ar testēšanas funkciju, modelis 24 V

• nominālā slodzes strāva 0,58 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)

Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<55 V
Aizsardzības līmenis dzīsla–zeme	<800 V
Aizsardzības veids	IP20
Atļaujas	UL
Augstākais ilgtermiņa spriegums AC	20 V
Augstākais ilgtermiņa spriegums DC	28 V
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,382 kg CO₂e / 1 Gabals
Drošības līmenis @ C1	<65 V
Ekrāna pieslēgums	jā
Ekranējums	tieši
Ierīces signalizācija	salasāms
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Impulsu strāvas caurlaidība, stieple-stieple	C1: 0,5 kV / 0,25 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 5 kV / 2,5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	24V
Izolācijas pretestība	>100 MΩ
Kapacitāte (dzīsla-dzīsla)	<40 pF
Kapacitāte (dzīsla-zemējums)	<40 pF
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
Kopējā impulsu strāva novadītājā (10/350)	D1: 2 kA

Kopējā impulsu strāva novadītājā (8/20)	10 kA
LPZ	0→3
Nominālā noslogojuma strāva, AC	0,4 A
Nominālā noslogojuma strāva, DC	0,58 A
Nominālais spriegums	24 V
Novadītāja uzraudzība	nē
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	2,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	1,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	4
Robežfrekvence	100 MHz
SPD atb.	I + II + III klase/D1 + C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Tālvadības signālkontakts	nē
Virknes pretestība katrai stieplei	2,35 Ω ± 5 %
Zemējums ar:	Montāžas sliede
