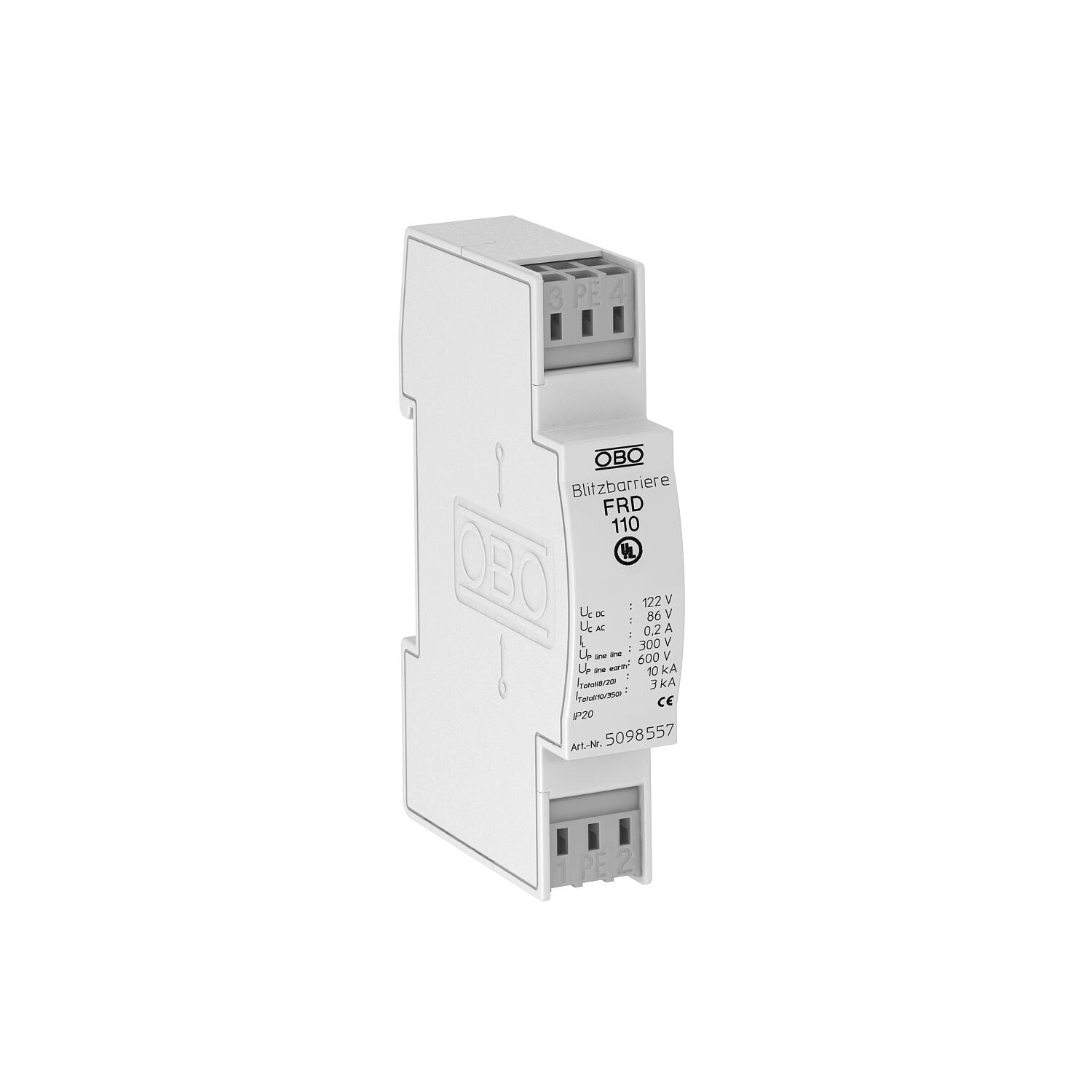

Vidējas un augstas jutības aizsardzība FRD divdzīslu sistēmām 110 V

Preces Nr. 5098557 | EAN 4012195578338

Preces Nr. / Tips

Polu skaits	2

Augstākais ilgtermiņa spriegums AC

Augstākais ilgtermiņa spriegums DC

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīce lietošanai ar mērīšanas, vadības un regulēšanas tehniku

• Vidējas un augstas jutības aizsardzība
• Standarta izpildījums dubultdzīslu sistēmām
• Divpakāpju aizsardzības shēma
• Ar vienkārši montējamām pieslēguma spailēm bez skrūvēm

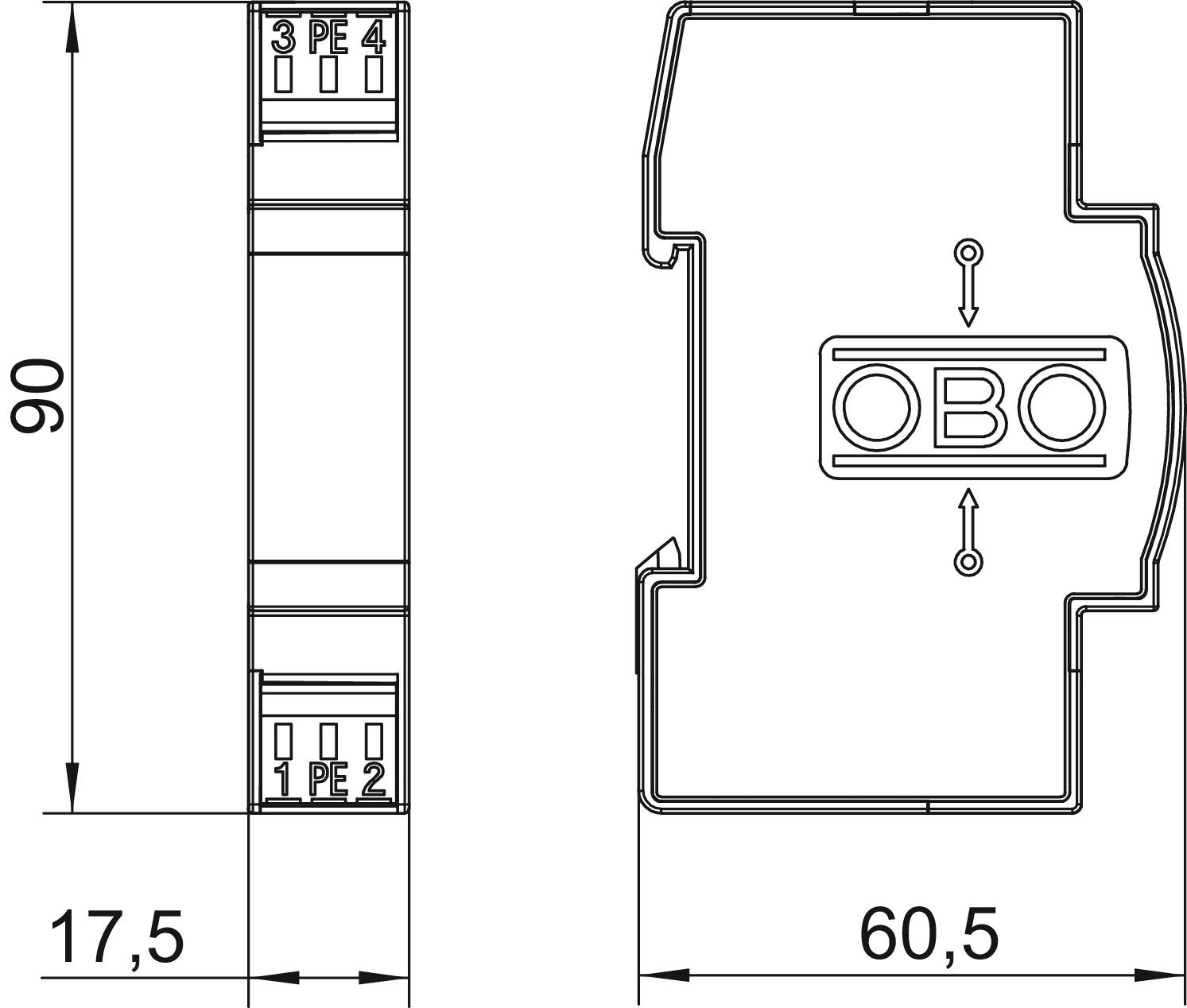

• Ar vietas ziņā ekonomisku 17,5 mm režģa izmēru
• Ar omisku atsaisti gareniskajā atzarojumā

Pielietojums: universāla izmantošana uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<300 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības veids	IP20
Atļaujas	UL
Augstākais ilgtermiņa spriegums AC	86 V
Augstākais ilgtermiņa spriegums DC	122 V
Ekrāna pieslēgums	nē
Ievietotā slāpēšana (Insertion loss)	3 dB @ 3,6 MHz dB
Impulsstrāva	1,5 kA
Impulsu strāvas caurlaidība, stieple-stieple	C2: 5 kV / 2,5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 10 kV / 5 kA
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	110V AC
Izolācijas pretestība	>100 MΩ
Kapacitāte (dzīsla-dzīsla)	<10 nF
Kapacitāte (dzīsla-zemējums)	<1 nF
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
Kopējā impulsu strāva novadītājā (10/350)	D1: 3 kA
Kopējā impulsu strāva novadītājā (8/20)	10 kA
LPZ	0→3

Nominālā noplūdes strāva (8/20 µs)	5 kA
Nominālā noslogojuma strāva, AC	0,14 A
Nominālā noslogojuma strāva, DC	0,2 A
Nominālais spriegums	110 V
Novadītāja uzraudzība	nē
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	2,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	2
Robežfrekvence	3,6 MHz
Sadales vienība TE (17,5 mm)	1
SPD atb.	I + II + III klase/D1 + C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Tālvadības signālkontakts	nē
Virknes pretestība katrai stieplei	15 Ω ± 10 %
Zemējums ar:	Spaile
