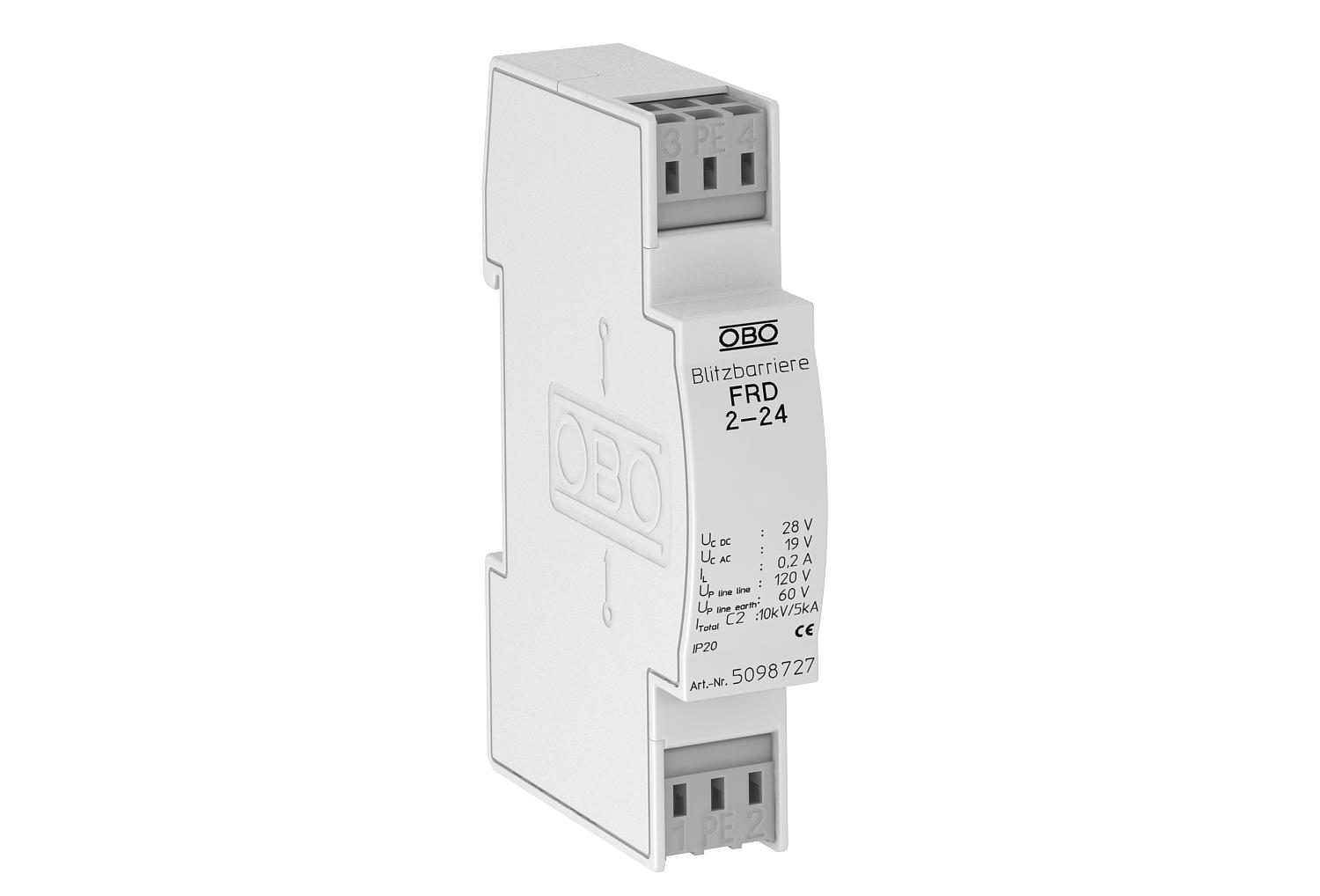

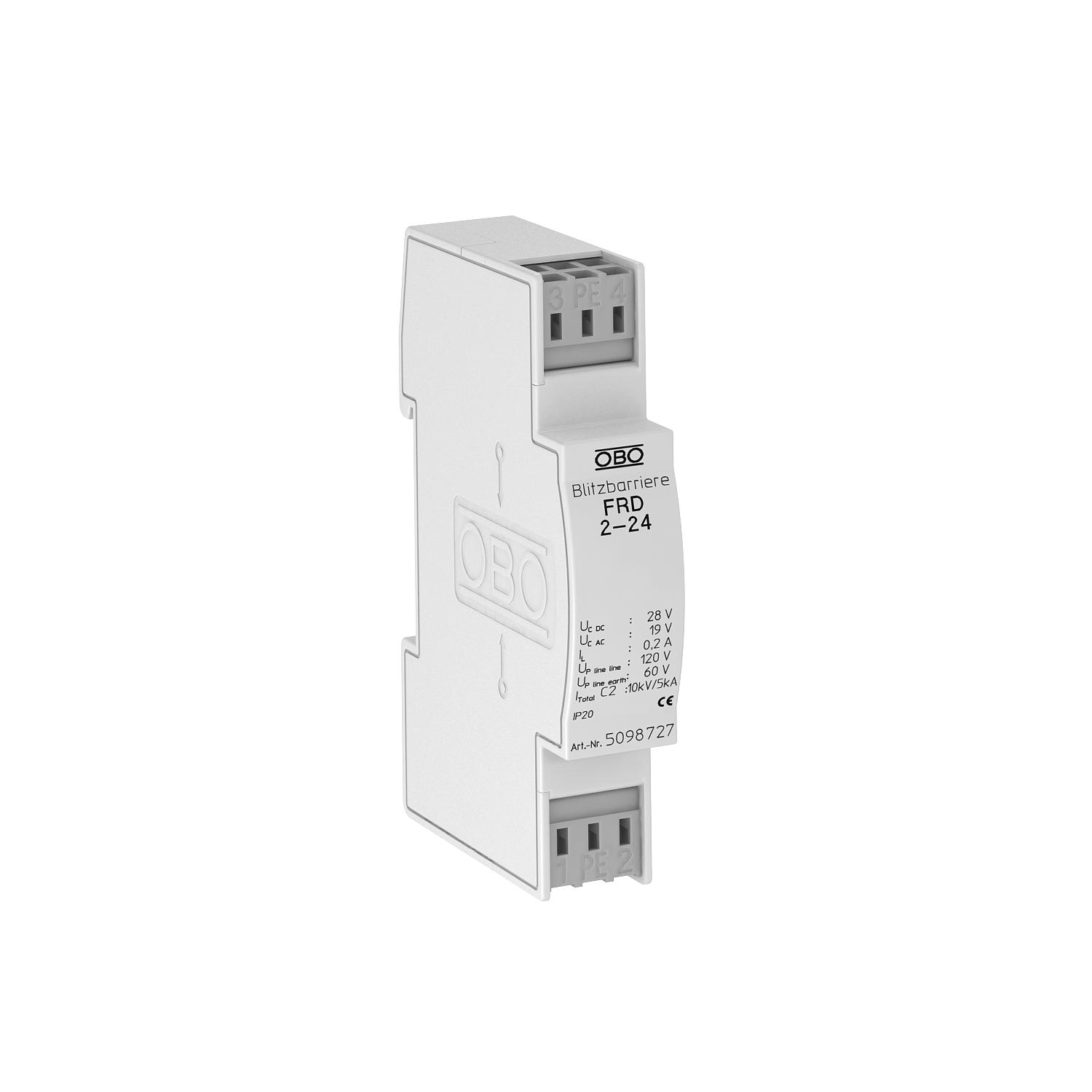

Vidējas un augstas jutības aizsardzība FRD 2 divdzīslu sistēmām 24 V

Preces Nr. 5098727 | EAN 4012195578420

Preces Nr. / Tips	5098727 / FRD 2-24

Polu skaits	2

Augstākais ilgtermiņa spriegums AC	19 V

Augstākais ilgtermiņa spriegums DC	28 V

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīce lietošanai ar mērīšanas, vadības un regulēšanas tehniku

• Vidējas un augstas jutības aizsardzība
• Standarta izpildījums dubultdzīslu sistēmām

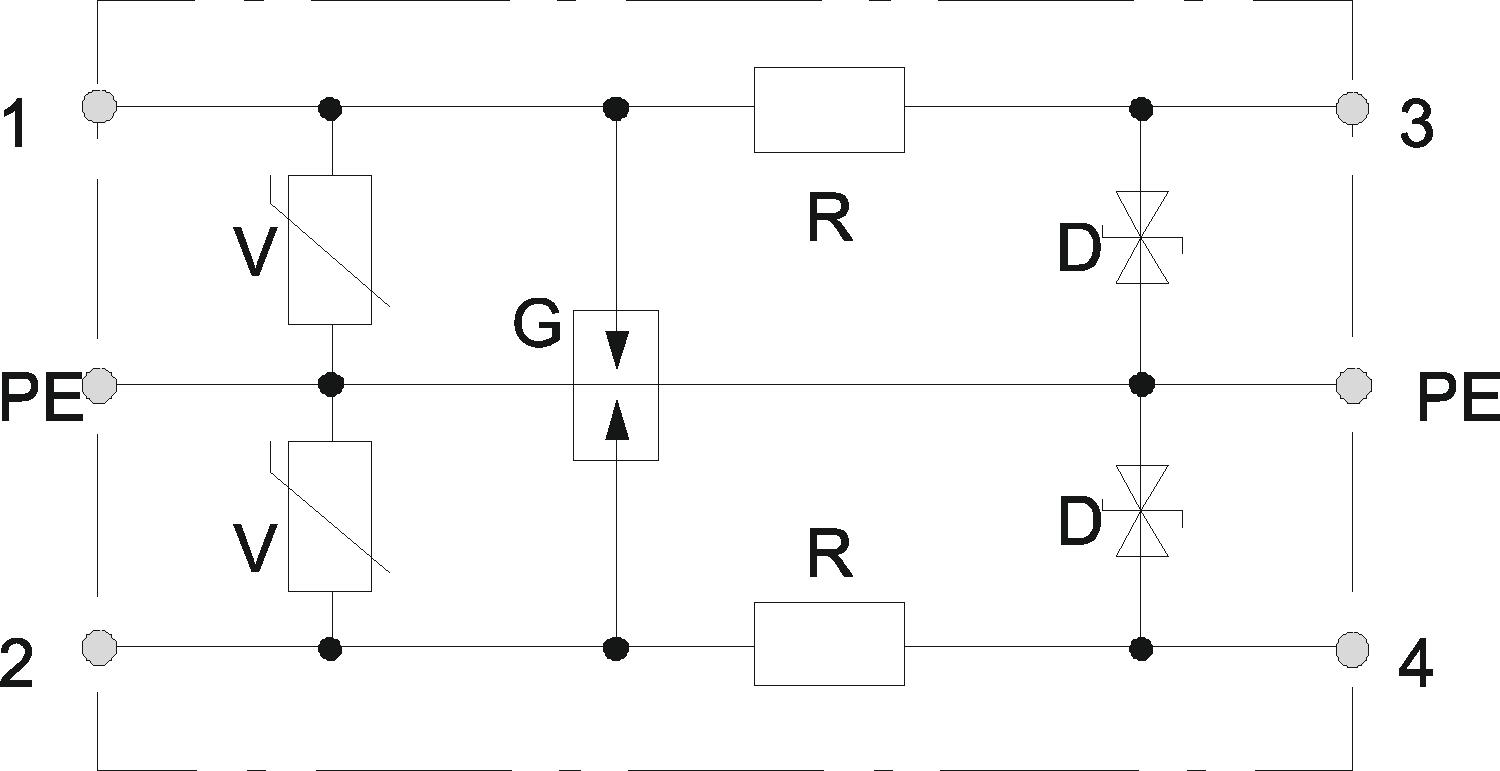

• Divpakāpju aizsardzības shēma
• Ar vienkārši montējamām pieslēguma spailēm bez skrūvēm

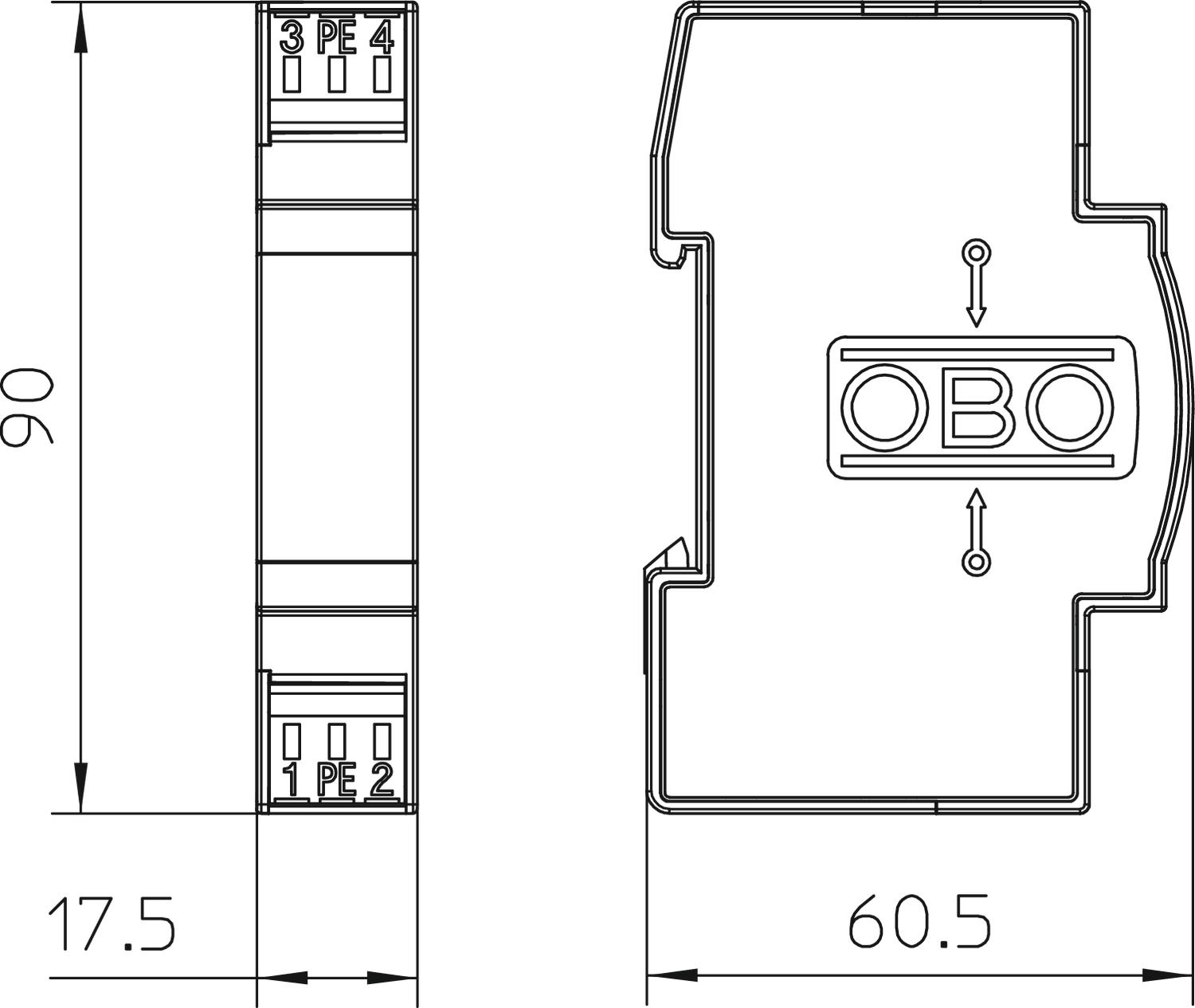

• Ar vietas ziņā ekonomisku 17,5 mm režģa izmēru
• Ar omisku atsaisti gareniskajā atzarojumā

Pielietojums: universāla izmantošana uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<120 V
Aizsardzības līmenis dzīsla–zeme	<60 V
Aizsardzības veids	IP20
Augstākais ilgtermiņa spriegums AC	19 V
Augstākais ilgtermiņa spriegums DC	28 V
Ekrāna pieslēgums	nē
Ievietotā slāpēšana (Insertion loss)	3 dB @ 1 MHz dB
Impulsu strāvas caurlaidība, stieple-stieple	C2: 5 kV / 2,5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 5 kV / 2,5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	24V AC
Izolācijas pretestība	>10 MΩ
Kapacitāte (dzīsla-dzīsla)	<10 nF
Kapacitāte (dzīsla-zemējums)	<10 nF
Kategorie	2. + 3. tips/C2 + C1
Kopējā impulsu strāva novadītājā (8/20)	5 kA
LPZ	1→3
Nominālā noplūdes strāva (8/20 µs)	2,5 kA

Nominālā noslogojuma strāva, AC	0,14 A
Nominālā noslogojuma strāva, DC	0,2 A
Nominālais spriegums	24 V
Novadītāja uzraudzība	nē
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	2,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	2
Sadales vienība TE (17,5 mm)	1
SPD atb.	II + III klase/C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Tālvadības signālkontakts	nē
Virknes pretestība katrai stieplei	15 Ω ± 10 %
Zemējums ar:	Spaile
