Vidējas un augstas jutības aizsardzība FLD 2 divdzīslu sistēmām 12 V 2 | 9 | 13 | Spaile

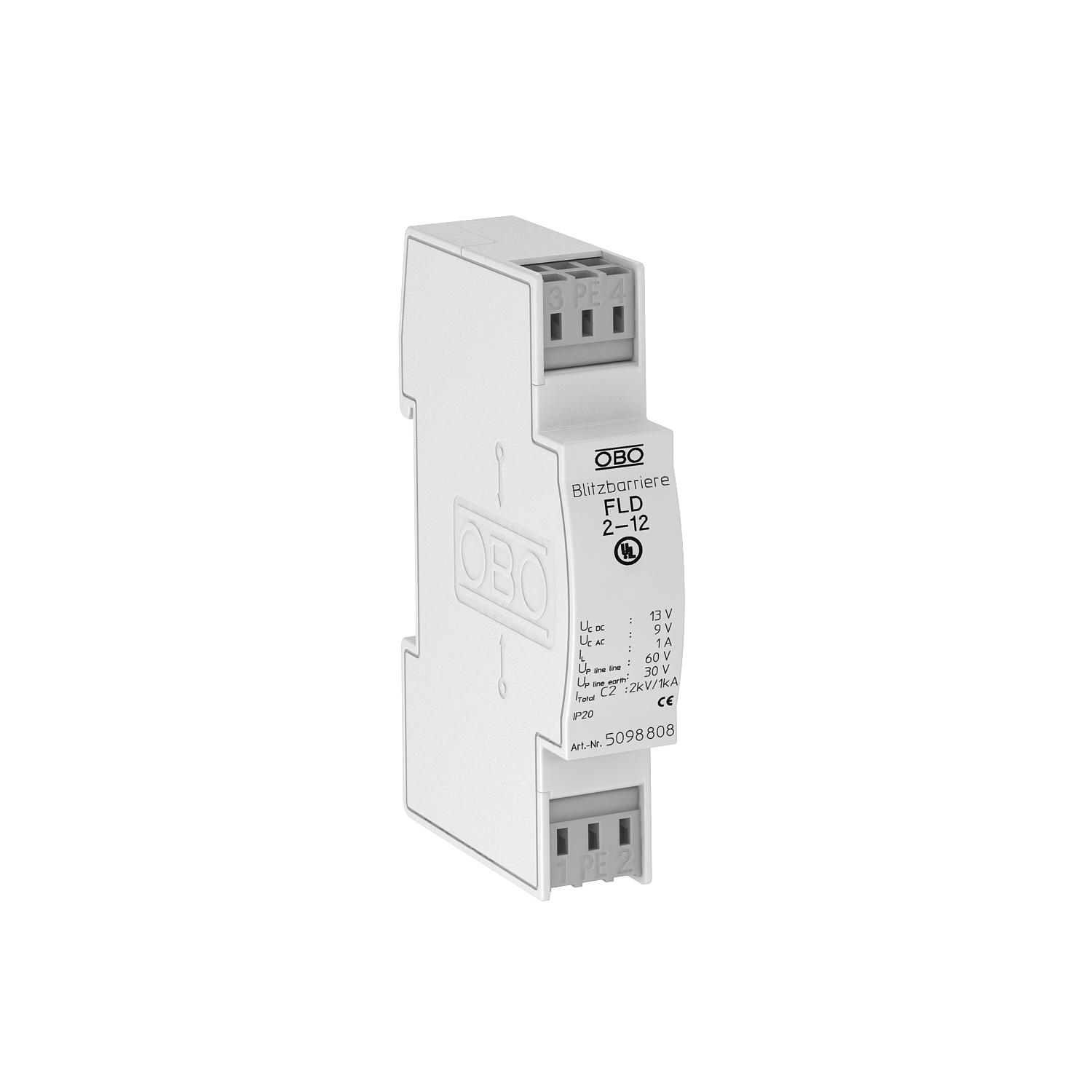

Vidējas un augstas jutības aizsardzība FLD 2 divdzīslu sistēmām 12 V

Preces Nr. 5098808 | EAN 4012195578444

Preces Nr. / Tips

Polu skaits	2

Augstākais ilgtermiņa spriegums AC

Augstākais ilgtermiņa spriegums DC

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīce lietošanai ar mērīšanas, vadības un regulēšanas tehniku

• Vidējas un augstas jutības aizsardzība
• Standarta izpildījums dubultdzīslas sistēmām

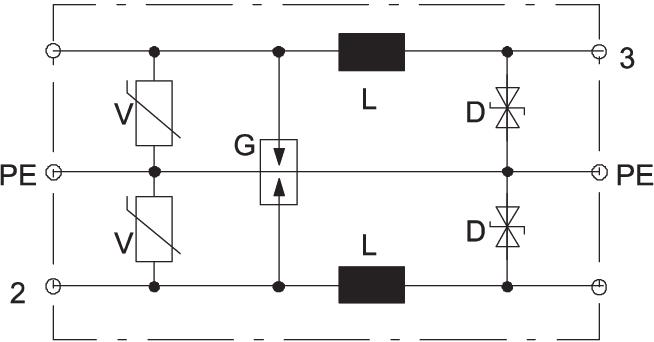

• Divpakāpju aizsardzības shēma
• Ar vienkārši montējamām pieslēguma spailēm bez skrūvēm

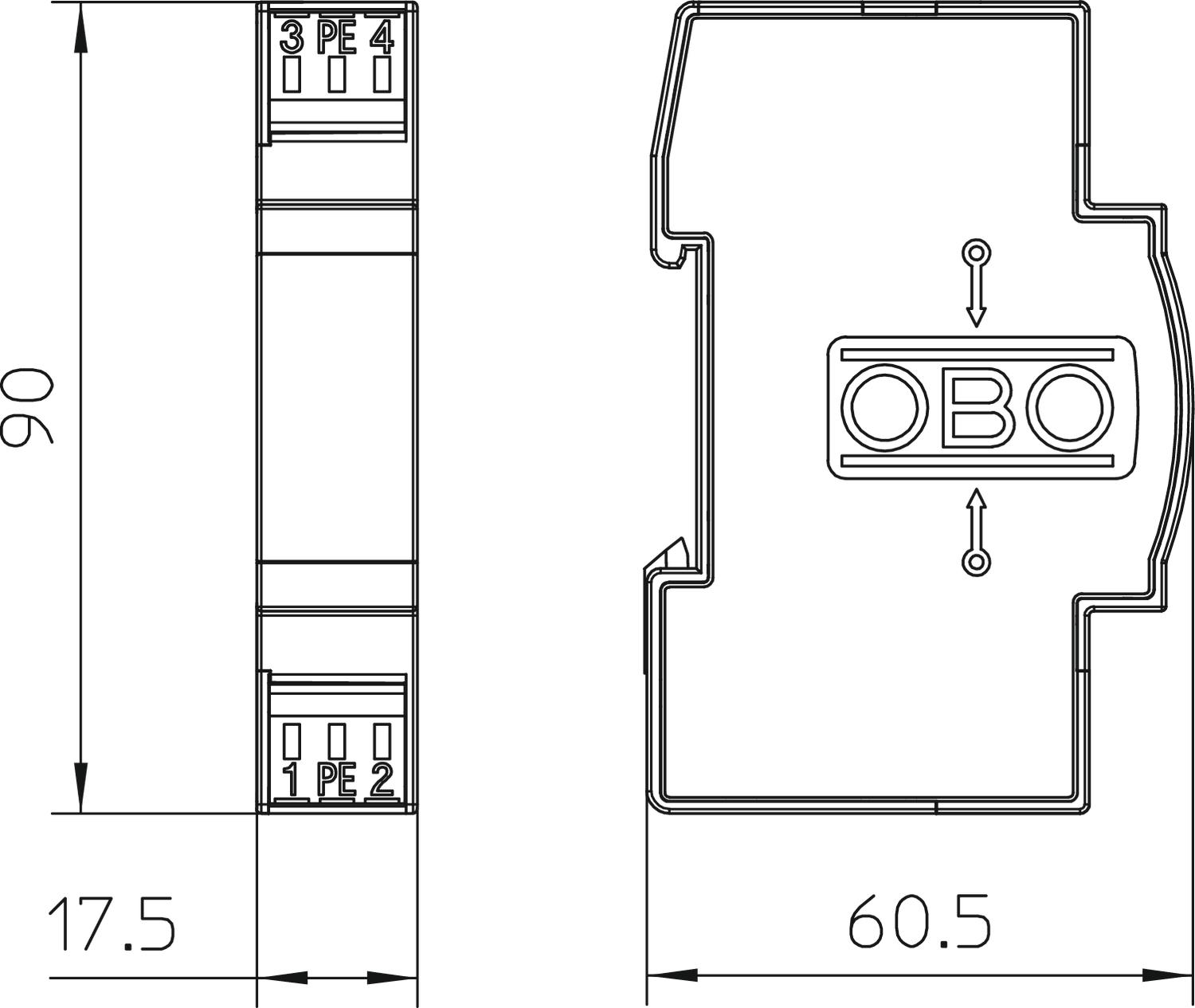

• Ar vietas ziņā ekonomisku 17,5 mm režģa izmēru
• Ar induktīvu atsaisti gareniskajā atzarojumā

Pielietojums: universāla izmantošana uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<60 V
Aizsardzības līmenis dzīsla–zeme	<30 V
Aizsardzības veids	IP20
Atļaujas	UL
Augstākais ilgtermiņa spriegums AC	9 V
Augstākais ilgtermiņa spriegums DC	13 V
Ekrāna pieslēgums	nē
Ievietotā slāpēšana (Insertion loss)	3dB @ 150 kHz dB
Impulsu strāvas caurlaidība, stieple-stieple	C1: 1 kV / 0,5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C1: 1 kV / 0,5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	12V AC
Izolācijas pretestība	>1MΩ
Kapacitāte (dzīsla-dzīsla)	<10 nF
Kapacitāte (dzīsla-zemējums)	<10 nF
Kategorie	2. + 3. tips/C2 + C1
Kopējā impulsu strāva novadītājā (8/20)	1 kA
LPZ	1→3

Nominālā noplūdes strāva (8/20 µs)	0,5 kA
Nominālā noslogojuma strāva, AC	0,7 A
Nominālā noslogojuma strāva, DC	1 A
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	2,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	2
Sadales vienība TE (17,5 mm)	1
SPD atb.	II + III klase/C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Tālvadības signālkontakts	nē
Virknes induktivitāte katram vadam	120 µH ± 10 %
Zemējums ar:	Spaile
