VG korpuss ar MCD 50-B/3

Preces Nr. 5096874 | EAN 4012195362029

Preces Nr. / Tips	5096874 / MCD 50-B 3-VG

Polu izpildījums	3

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP54

Produkta apraksts

Produkta apraksts

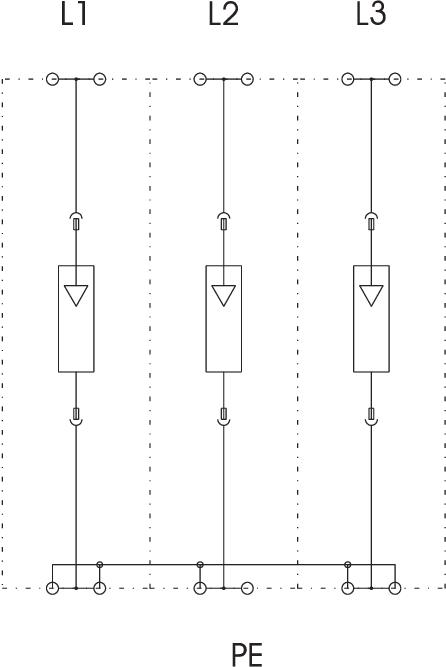

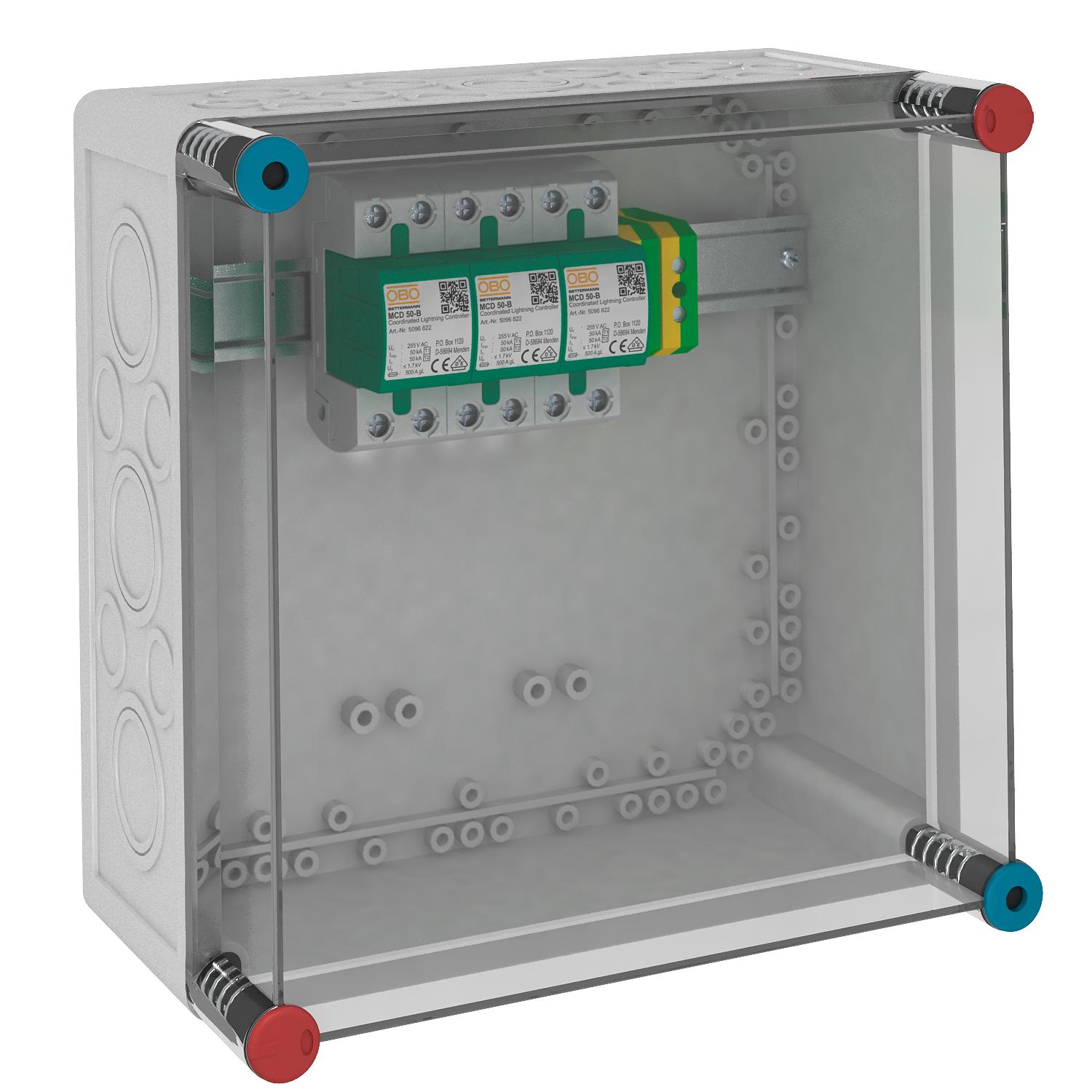

Kombinēts novadītājs, iemontēts IP65 korpusā, lietošanai TN-C tīklos.

VG...: kombinētā novadītāja sistēmas risinājums, tips 1+2, atb. EN 61643-11.

• LightningController MCD 50-B, iemontēts no izolējoša materiāla izgatavotā korpusā IP65, korpusu var noplombēt
• Impulsstrāva 150 kA (10/350 µs) / 50 kA (10/350) katram polam, BET pārbaudīts
• Aizsardzības līmenis < 1,7 kV
• Iekapsulētas, dzirksteles neizvadošas dzirksteļspraugas
• Piemērots TN-C tīklu sistēmām

Lietojuma piemērs: Sistēmas risinājums lietošanai zonā pirms elektroenerģijas skaitītāja, atb. VDN-AR-N 4100.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,7
Aizsardzības veids	IP54
Atbildes laiks	<100 ns
Augstākais ilgtermiņa spriegums AC	255 V

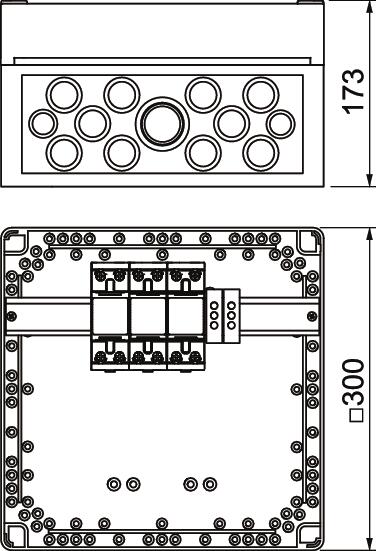

Augstums	170 mm
Ekspluatācijas temperatūra maks.	85 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	300 mm
Ierīces signalizācija	nav
Impulsu strāva novadītājā (8/20 µs) [kopējā]	150 kA
Īssavienojuma izturība	10 kA
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	10 kA
Izmērs	255V
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	500 A
Maksimumstrāvas aizsardzība tīkla pusē	500
Montāžas veids	jau iemontēts korpusā
Nominālā noplūdes strāva (8/20 µs)	50 kA
Nominālais spriegums AC (50/60 Hz)	230 V
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	125 A

Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Platums	300 mm
Polu izpildījums	3
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	jā
Tīkla tips	TN-C
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	50 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	10 mm²
Zibens impulsa strāva (10/350) [kopējā]	150 kA
Zibens impulsa strāva (10/350 μs)	50 kA
