Vertikāls līkums, lejupejošs, kanāla augstums 120 mm, FS
Preces Nr. 7218110 | EAN 4012197332150
- Produkta apraksts
-
Produkta apraksts45° vertikāls līkums lejupejošā versijā ar briestošu ugunsdrošo audumu instalāciju kanālam PYROLINE® Rapid PLM. Piemērots montāžai tieši pie sienas un griestiem, montāžai zem sistēmas grīdām un uz balsta sistēmām. Salaiduma vietu montāža bez instrumentiem ar salaiduma vietu savienotāju PLM SI. Vāks tiek nofiksēts bez instrumentiem un paredzēts ātrai revīzijai un vēlākām papildu instalācijām. Vāka pārkare ļauj montēt vāku ar nobīdi vienmērīgai potenciāla izlīdzināšanai visā kanāla posmā.
-
- Tehniskie dati
-
Tehniskie dati

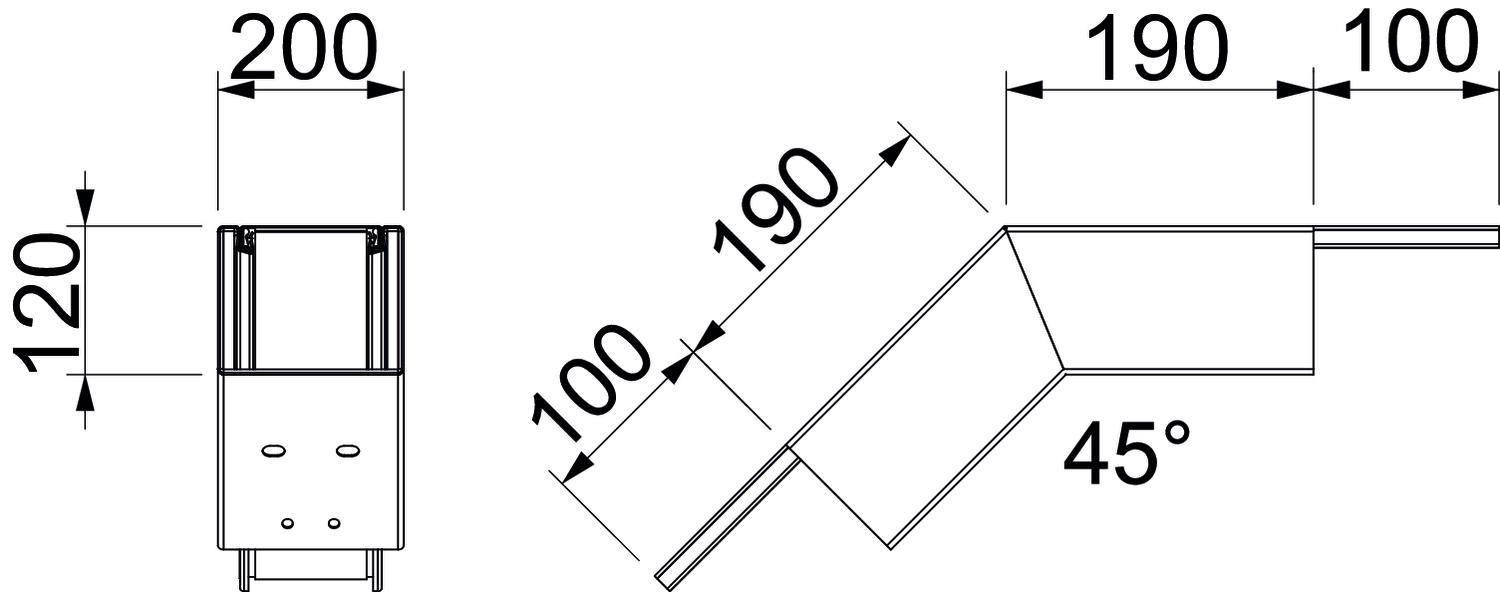

Apvalks Tērauds Ar perforāciju jā Derīgais šķērsgriezums 18500 mm² EI Klasifikācija - instalācijas kanāls 90 Iespējamas starpsienas nē Izmērs 498x100x215 Izmērs A 190 mm Izmērs B 200 mm Izmērs H 120 mm Līkuma leņķis 45 ° Materiāls Tērauds Saskarē ar liesmu nonākošo sānu skaits 4 Vāka nostiprināšana Citi Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa PLM BF 1220 FS / 7218110 , 0.19MB , pdfKatalogs Brandschutzkanäle , 8.99MB , pdfES Atbilstības deklarācija PLM BF 1220 FS / 7218110 , 0.20MB , pdfEkspluatācijas īpašību deklarācija PLM BF 1220 FS / 7218110 , 0.78MB , pdfPilnvarojuma apliecība Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdfŠim produktam nav pieejami preču apraksti
