Vertikālas kabeļu trepes SLM50

Preces Nr. 6010004 | EAN 4012196814206

Preces Nr. / Tips

Platums

Produkta apraksts

Produkta apraksts

Smaga vertikālo kāpņu sistēma elektrisko funkciju nodrošinājumam atb. DIN 4102 12. daļai. Atļautais apskavu tips – BS-U1-M-… FT. Piegādā nesamontētu.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	50 mm
Funkciju nodrošināšana	jā
Garums	3000 mm
Izmērs	200x3000mm
Izmērs B	200 mm
Krāsa	cinks
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Spraišļa atveres izmērs	2,00
Spraišļu izpildījums	Necaurumots profils
Ugunsdrošība	Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Platums	Preces Nr.	Daudzums	mazākā pārd. vien.
SLM50C40F 20 FT	200 mm	6010004	m	3 m
SLM50C40F 30 FT	300 mm	6010006	m	3 m
SLM50C40F 40 FT	400 mm	6010008	m	3 m
SLM50C40F 50 FT	500 mm	6010016	m	3 m
SLM50C40F 60 FT	600 mm	6010024	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Trīspusējs kabeļu nostiepes fiksators, ar minerālvati, iekšējais augstums 115 mm	ZSE90-25-11	7215702	Gabals	1 Gabals
Trīspusējs kabeļu nostiepes fiksators, ar minerālvati, iekšējais augstums 175 mm	ZSE90-25-17	7215713	Gabals	1 Gabals

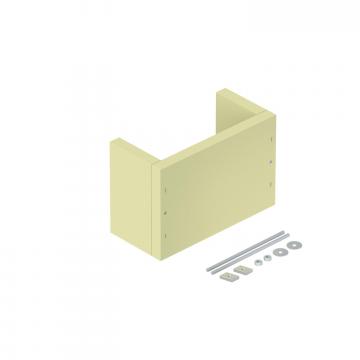

Trīspusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 115 mm	ZSE90-25-11 L	7215760	Gabals	1 Gabals

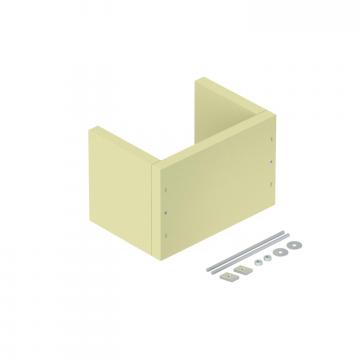

Trīspusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 175 mm	ZSE90-25-17 L	7215766	Gabals	1 Gabals

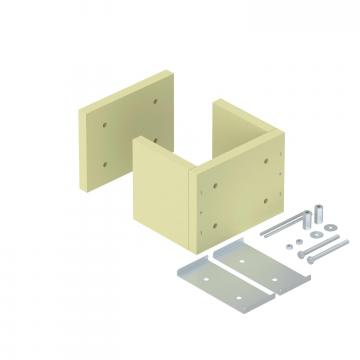

Četrpusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 175 mm	ZSE90-21-17 LH	7215780	Gabals	1 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

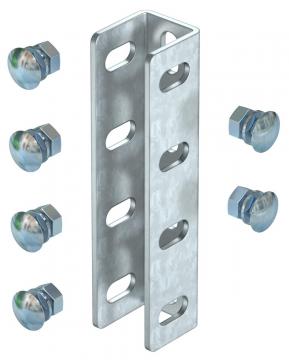

U veida statņu savienotājs FT	VUS 5 FT	6018505	Gabals	10 Gabals

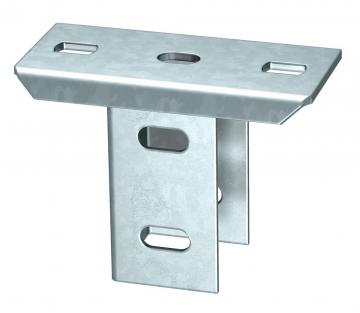

Augšējā plāksne US 5 NOK FT	KUS 5 NOK FT	6348939	Gabals	1 Gabals

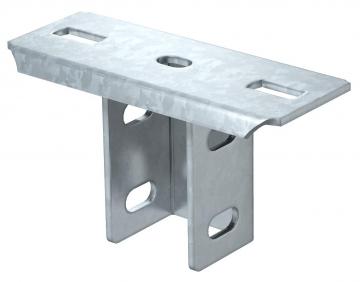

Augšējā plāksne US 5	KUS 5 FT	6348904	Gabals	1 Gabals

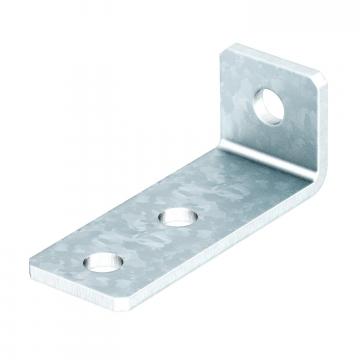

Montāžas leņķis, 90° ar 3 caurumiem FT	GMS 3 VW 90 FT	1124661	Gabals	10 Gabals

Lejupielādes

Datu lapa SLM50C40F 20 FT / 6010004 , 0.25MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra Ekspertu brošūra , 2.10MB , pdf

Brošūra False ceiling installations , 2.10MB , pdf

Brošūra Teste routing systems for cable systems , 2.00MB , pdf

Katalogs Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

ES Atbilstības deklarācija SLM50C40F 20 FT / 6010004 , 0.17MB , pdf

REACH Atbilstības deklarācija SLM50C40F 20 FT / 6010004 , 0.09MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija SLM50C40F 20 FT / 6010004 , 0.09MB , pdf

Lejupielāde

Ekspertīzes atzinums Maintenance of electrical function of rising systems, suspension mounting 3.5 m to 7 m , 3.97MB , pdf

Ekspertīzes atzinums Maintaining electrical functionality Fire protection fastening on load bearing wooden components , 6.58MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 2.42MB , pdf

Ekspertīzes atzinums Surveyor's report on the maintenance of electrical function: rising sections on solid walls , 1.77MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.08MB , pdf

Montāžas instrukcija Montāžas instrukcija nokarenām vertikālām kabeļu trasēm funkciju nodrošināšanā SLM50 , 0.08MB , pdf

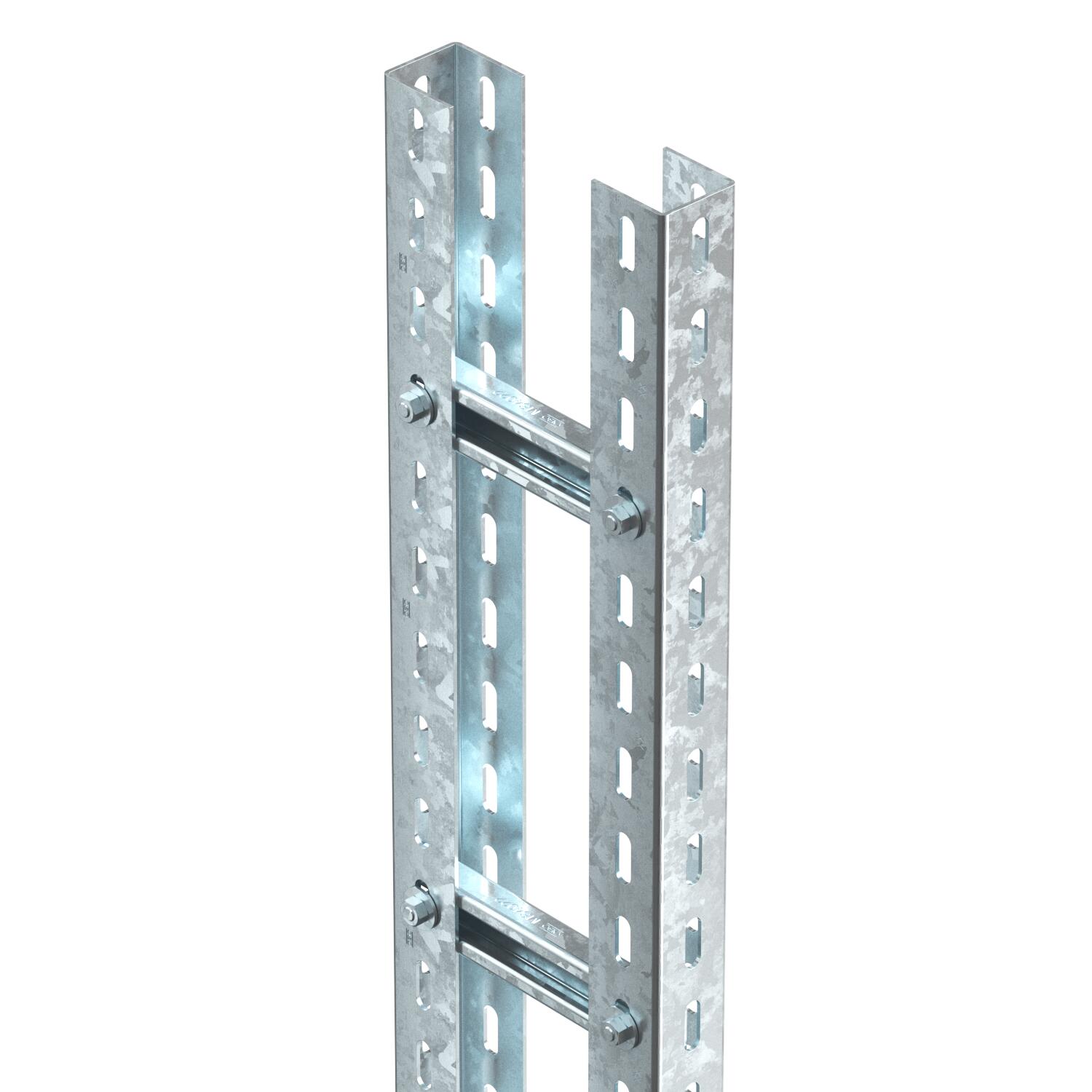

Produkta zīmējums SLM50C40F 20 FT / 6010004, 104.09 kB, jpg

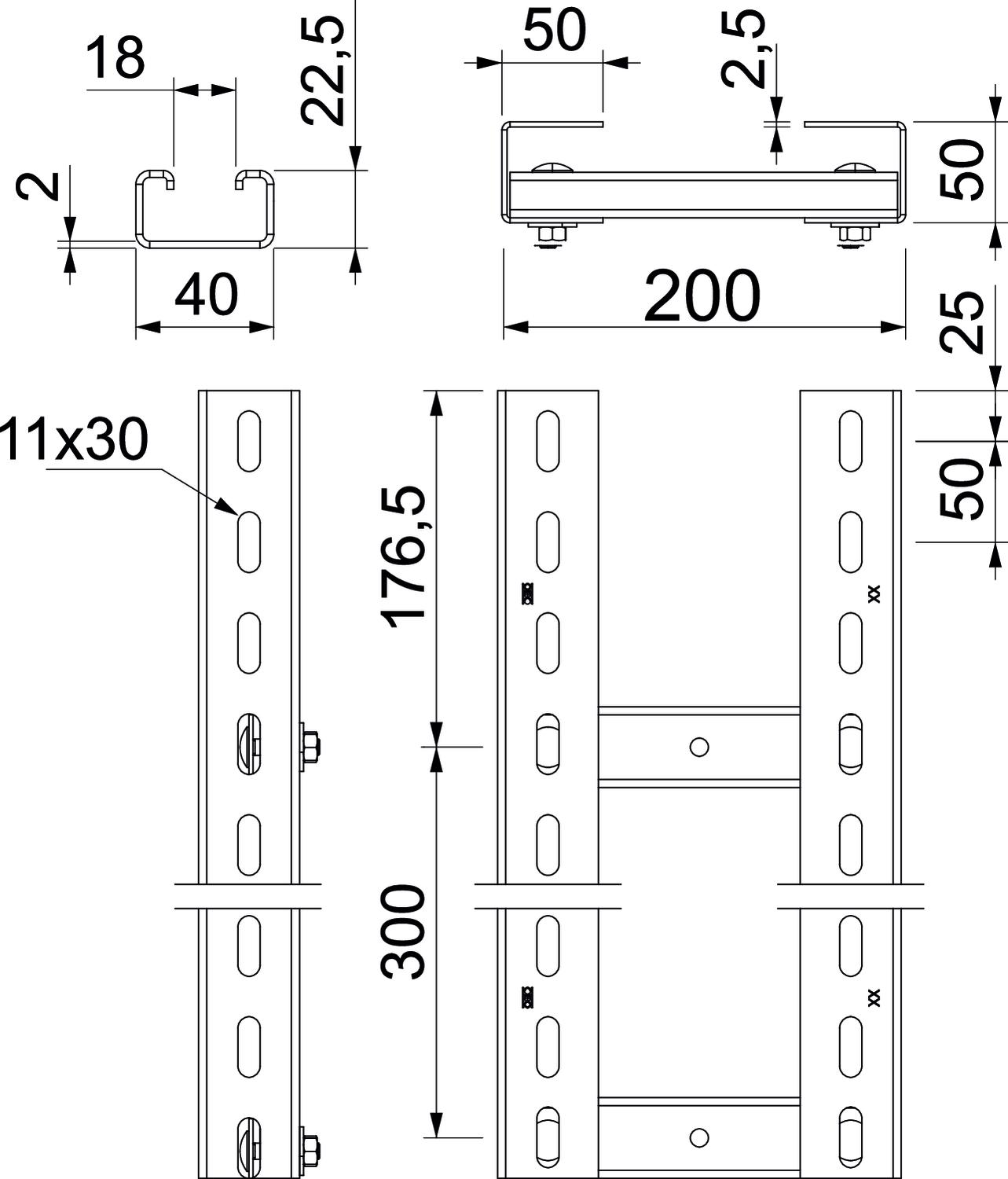

Dimensiju zīmējums SLM50C40F 20 FT / 6010004, 109.97 kB, jpg
