Vertikālais līkums kanālam ar augstumu 58 mm, ar 2 sekcijām
Preces Nr. 7400643 | EAN 4012197349592
- Produkta apraksts
-

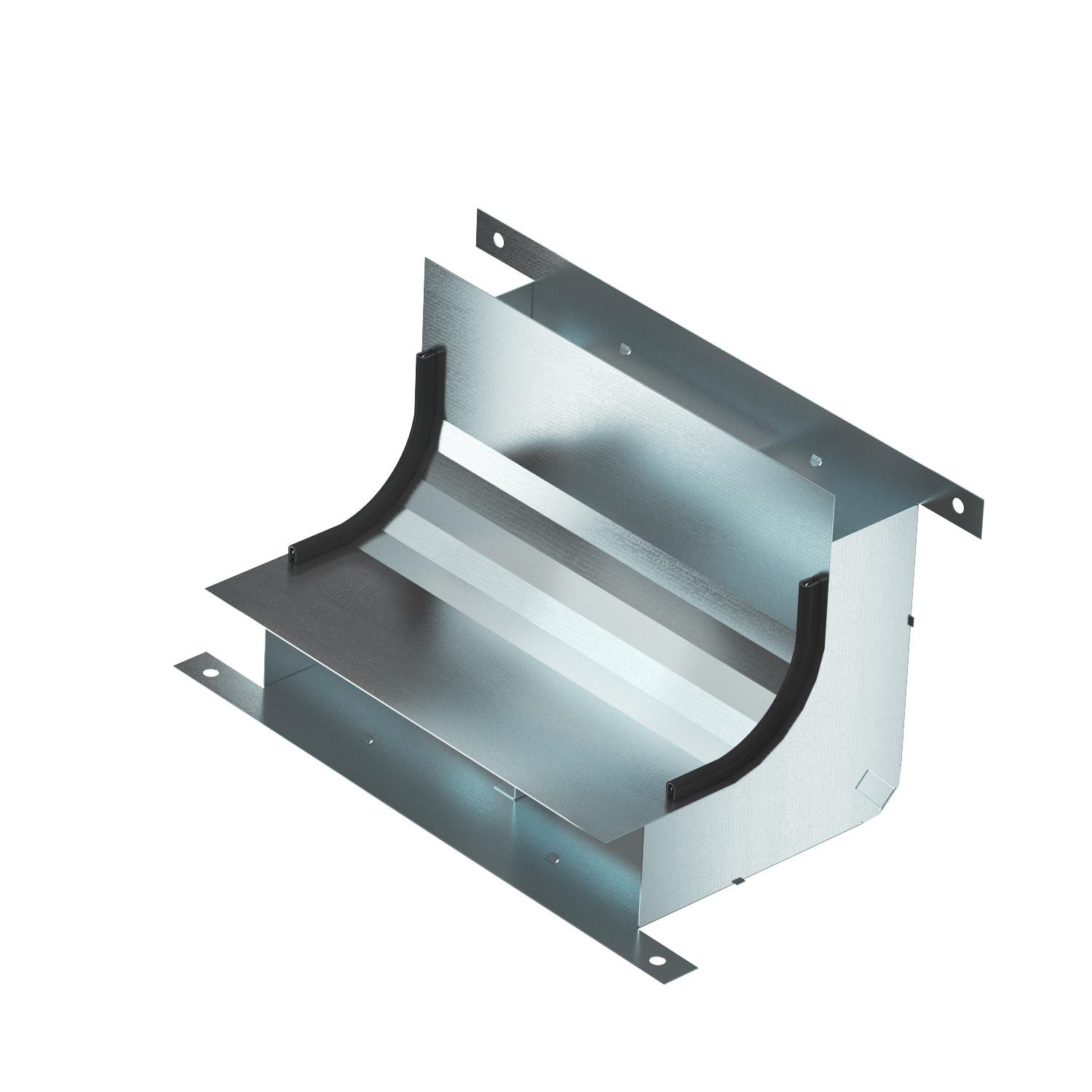

Produkta aprakstsVertikāls līkums (divdaļīgs) zemgrīdas instalāciju kanālu (sienas pieslēgumi, strāvas padeve) vertikālai virziena maiņai.
-
- Tehniskie dati
-

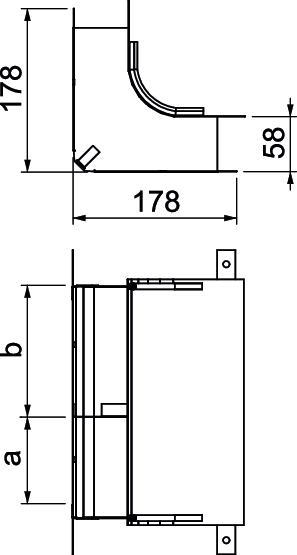

Izmēri
Augstums 58 mm Fiksēto starpsienu skaits 1 Garums 178 mm Izmērs 330x177,7x177,7 Izmērs a 110 mm Izmērs b 140 mm Izmērs H 58 mm Kanāla augstums min. 58 mm Kanālu platums min. 250 mm Materiāls Tērauds Nodalījuma a šķērsgriezums 5800 mm² Nodalījuma b šķērsgriezums 7500 mm² Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 250 mm Sekciju skaits 2 St. Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa KV2 25058-2 / 7400643 , 0.16MB , pdfES Atbilstības deklarācija KV2 25058-2 / 7400643 , 0.17MB , pdfEkspluatācijas īpašību deklarācija KV2 25058-2 / 7400643 , 0.34MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdf
