Piezīme: Šī prece vairs netiek ražota.
Vertikālais līkums kanālam ar augstumu 38 mm, ar 3 sekcijām
Preces Nr. 7400650 | EAN 4012197349653
- Produkta apraksts
-
Produkta aprakstsVertikāls līkums (divdaļīgs) zemgrīdas instalāciju kanālu (sienas pieslēgumi, strāvas padeve) vertikālai virziena maiņai.
-
- Tehniskie dati
-

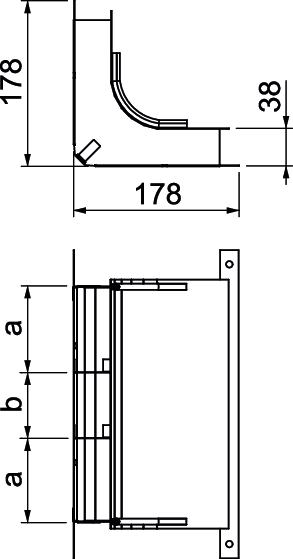

Izmēri
Augstums 38 mm Fiksēto starpsienu skaits 2 Garums 178 mm Izmērs 330x177,7x177,7 Izmērs a 90 mm Izmērs b 70 mm Izmērs H 38 mm Kanāla augstums min. 38 mm Kanālu platums min. 250 mm Materiāls Tērauds Nodalījuma a šķērsgriezums 2982 mm² Nodalījuma b šķērsgriezums 2496 mm² Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 250 mm Sekciju skaits 3 St. Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa KV3 25038-2 / 7400650 , 0.21MB , pdfES Atbilstības deklarācija KV3 25038-2 / 7400650 , 0.17MB , pdfEkspluatācijas īpašību deklarācija KV3 25038-2 / 7400650 , 0.34MB , pdfMontāžas instrukcija Im-Beton-Kanalsystem IBK , 3.27MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdf
