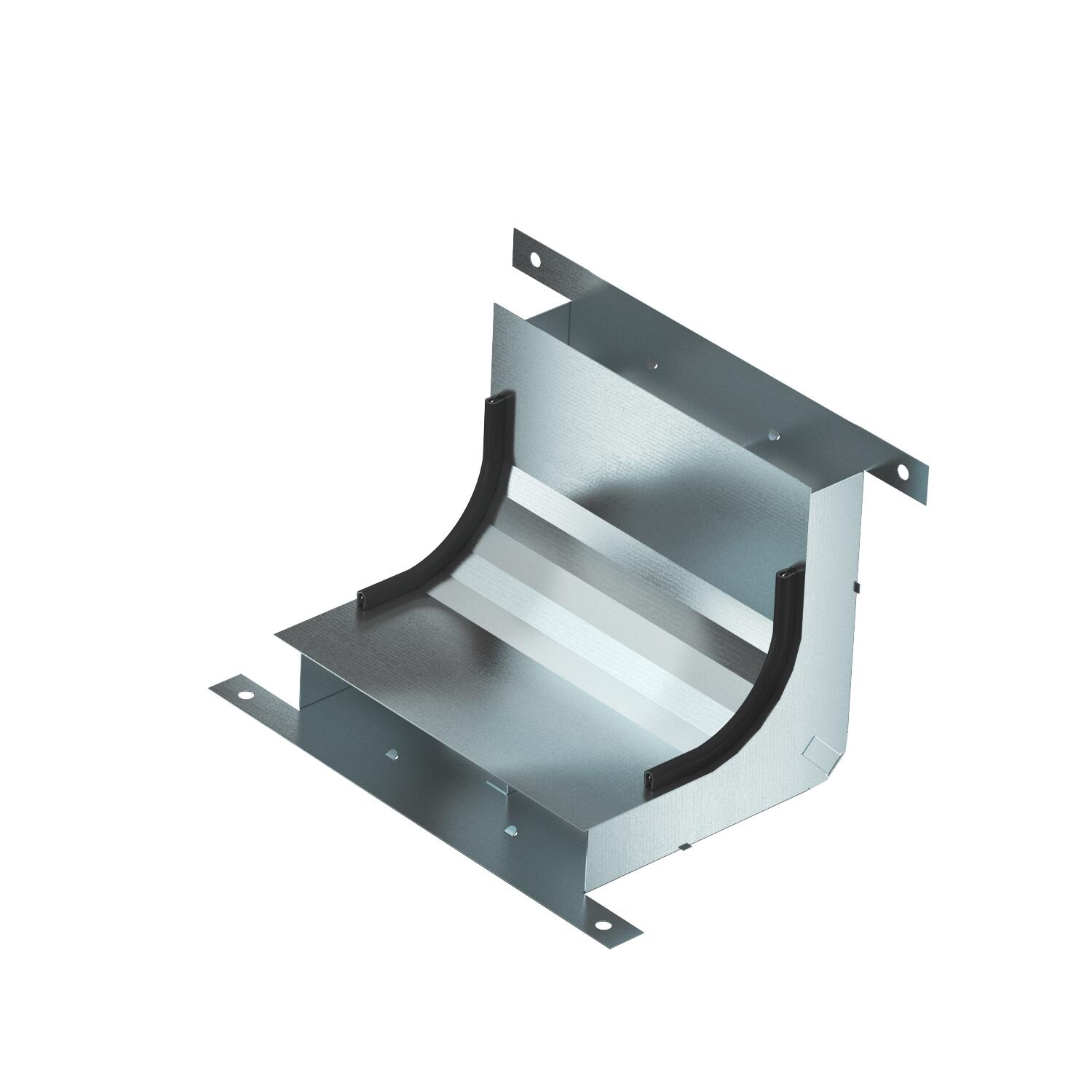

Vertikālais līkums kanālam ar augstumu 38 mm, ar 2 sekcijām
Preces Nr. 7400623 | EAN 4012197349448
- Produkta apraksts
-
Produkta aprakstsVertikāls līkums (divdaļīgs) zemgrīdas instalāciju kanālu (sienas pieslēgumi, strāvas padeve) vertikālai virziena maiņai.
-
- Tehniskie dati
-

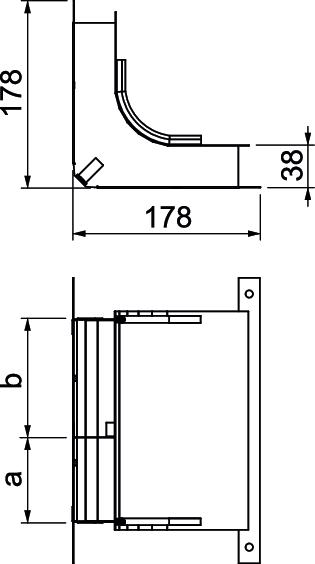

Izmēri
Augstums 38 mm Fiksēto starpsienu skaits 1 Garums 178 mm Izmērs 270x177,7x177,7 Izmērs a 80 mm Izmērs b 110 mm Izmērs H 38 mm Kanāla augstums min. 38 mm Kanālu platums min. 190 mm Materiāls Tērauds Nodalījuma a šķērsgriezums 2639 mm² Nodalījuma b šķērsgriezums 3730 mm² Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 190 mm Sekciju skaits 2 St. Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa KV2 19038-2 / 7400623 , 0.15MB , pdfES Atbilstības deklarācija KV2 19038-2 / 7400623 , 0.17MB , pdfEkspluatācijas īpašību deklarācija KV2 19038-2 / 7400623 , 0.34MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdf
