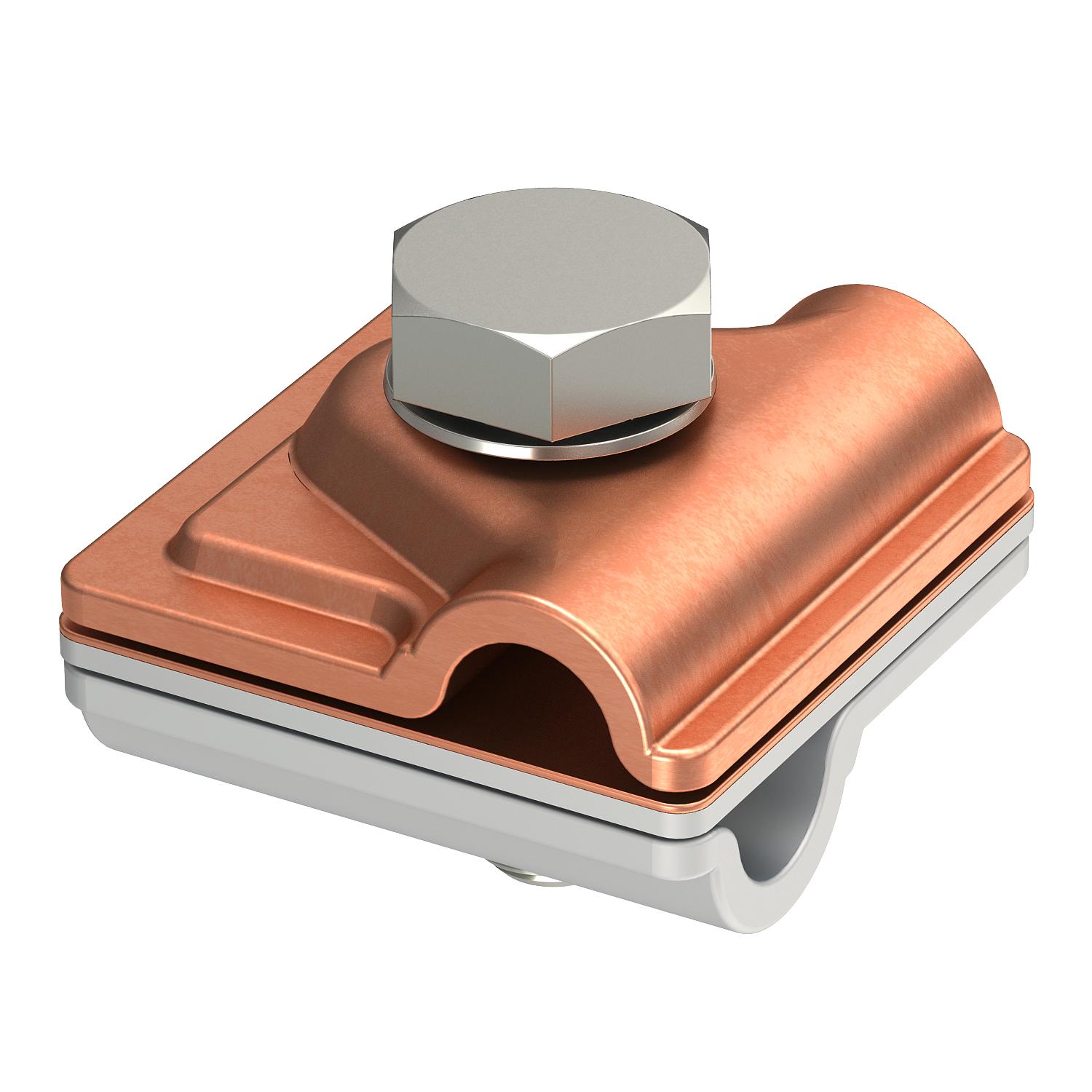

Vario bimetāla ātrais savienotājs
Preces Nr. 5311535 | EAN 4012195417859
- Produkta apraksts
-
Produkta apraksts
• Atdalošā plāksne no alumīnija/vara, augšējā daļa/apakšējā daļa no alumīnija un vara

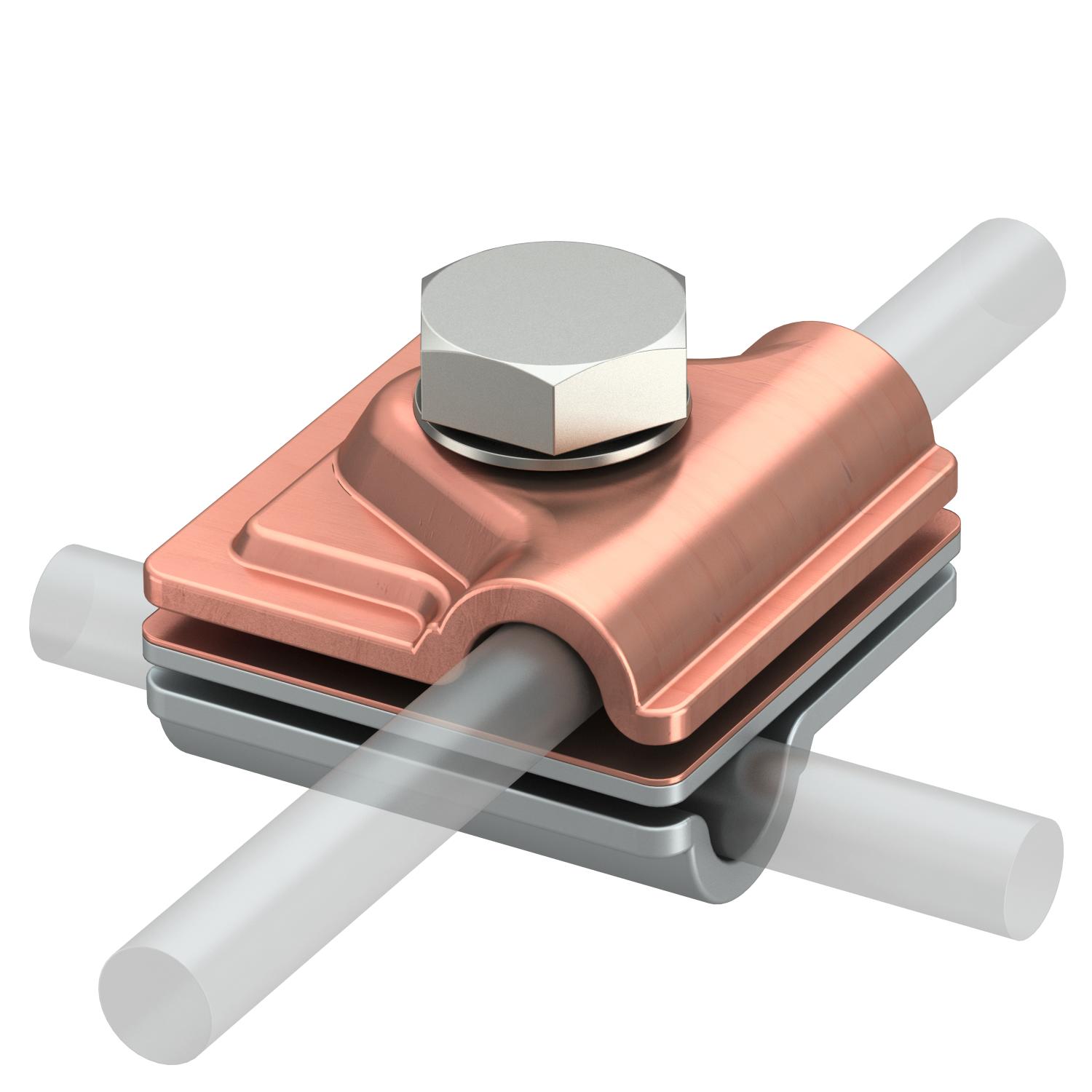

• Paredzēts T veida, krustveida un paralēliem savienojumiem
• Ātra montāža ar vienu skrūvi M10 x 30 no nerūsošā tērauda
• Ar atsperpaplāksni atb. DIN 137
• Atbilst VDE 0185-305 (IEC 62305) prasībām
-
- Tehniskie dati
-
Tehniskie dati
Apakšējās daļas materiāls Cu Apaļā vada diametrs, vadītājs 1, maks. 10 mm Apaļā vada diametrs, vadītājs 1, min. 8 mm Apaļā vada diametrs, vadītājs 2, maks. 10 mm Apaļā vada diametrs, vadītājs 2, min. 8 mm Augšējās daļas materiāls Al Izmērs 44x44mm Materiāls varš Pielāgots Rd 8-10 mm Piemērots savienošanai Apaļvads Rd 8–10 / Rd 8–10 Savienotāja veids Kombinētā savienošanas apskava Starpplate jā Stiprinājuma skrūves veids Sešstūra skrūve Zibens impulsa strāvas nestspēja H/100 kA Izmēri

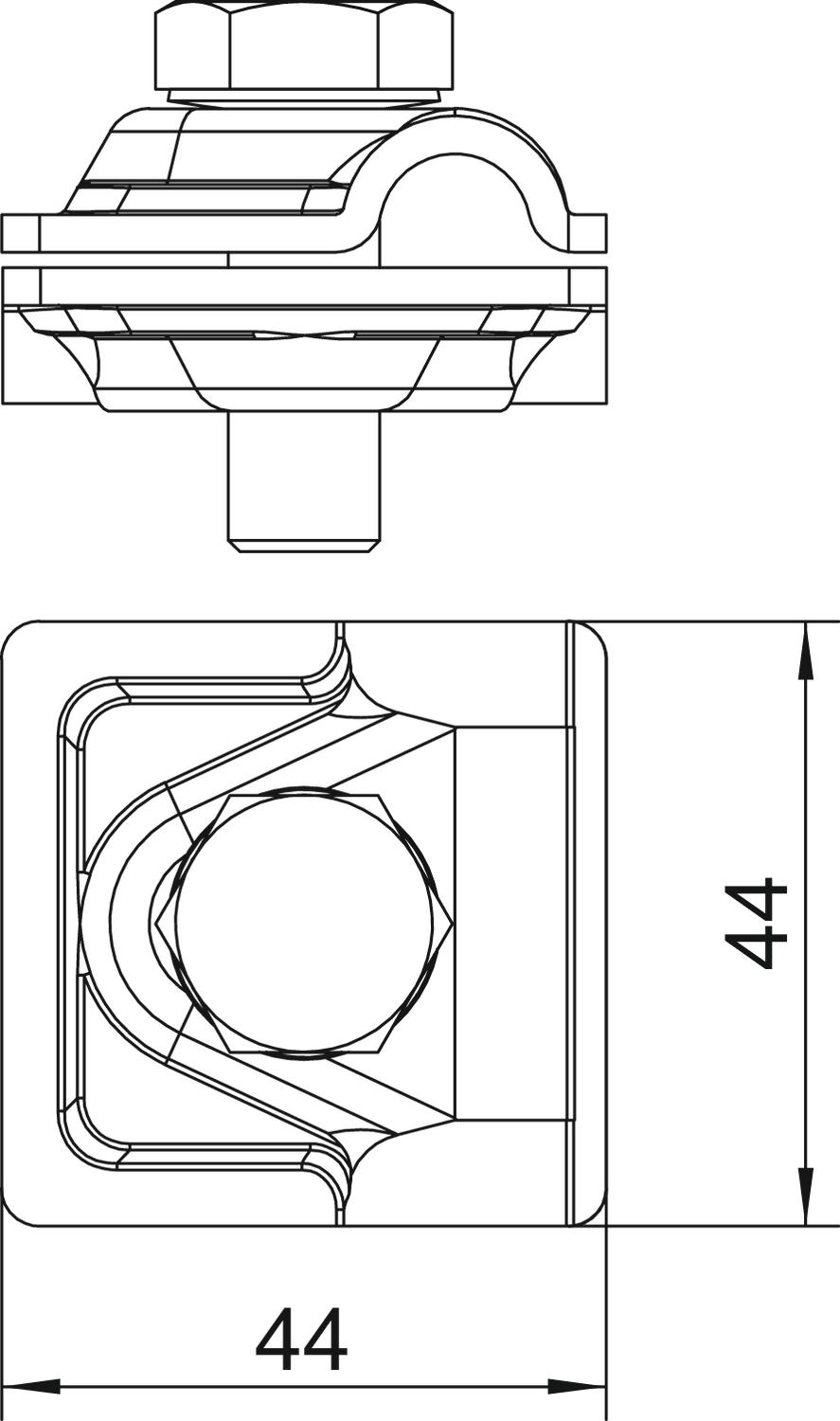

Izmērs A 44 mm - Visi tipi
- Lejupielādes
-
Datu lapa 249 8-10 ZV / 5311535 , 0.21MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfREACH Atbilstības deklarācija 249 8-10 ZV / 5311535 , 0.12MB , pdfRoHS Atbilstības deklarācija 249 8-10 ZV / 5311535 , 0.12MB , pdfMontāžas instrukcija „Vario” bimetāla ātrais savienotājs , 0.92MB , pdf
