Vario ātrās montāžas savienojums FT
Preces Nr. 5311500 | EAN 4012195417675
- Produkta apraksts
-

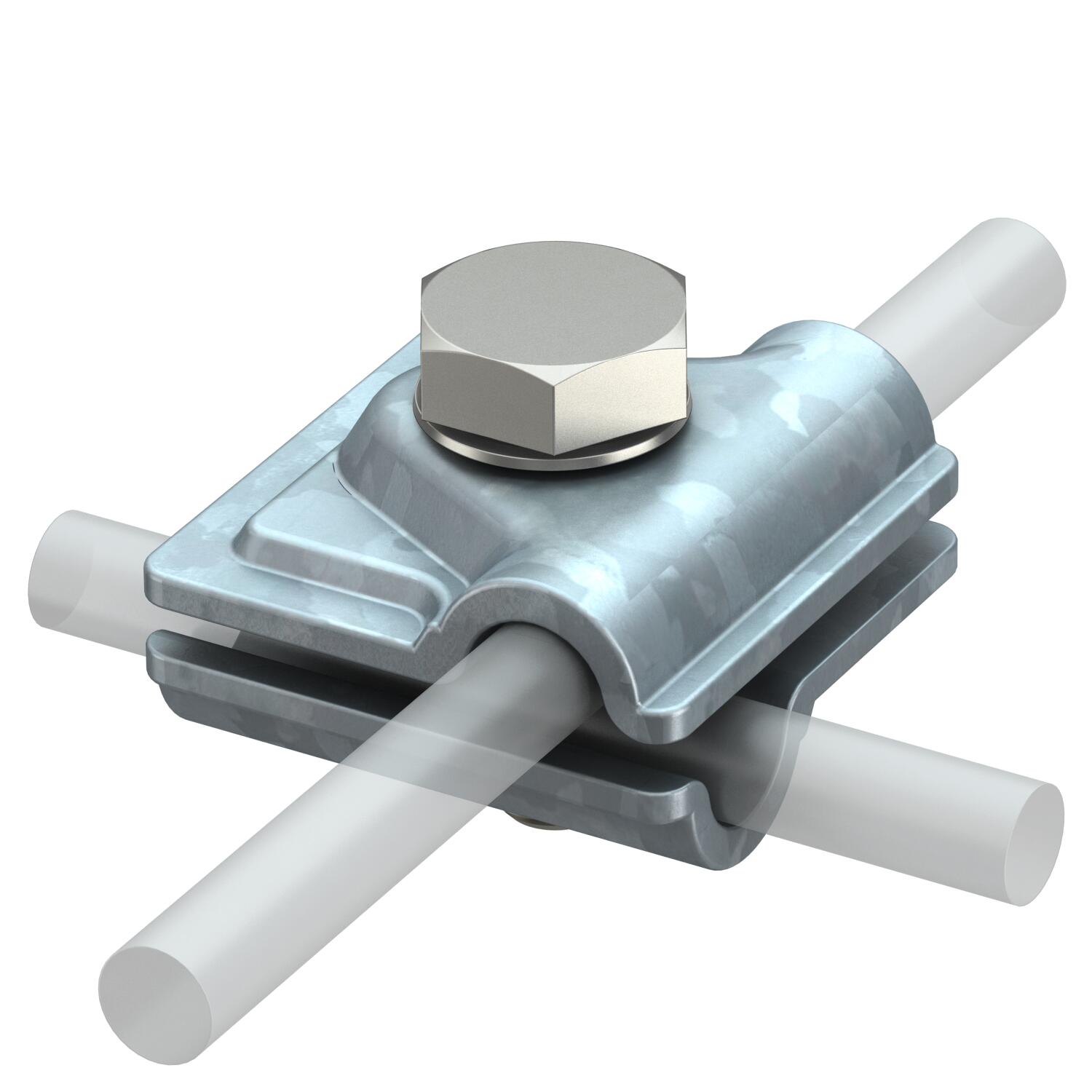

Produkta apraksts• T veida, krustveida vai paralēliem savienojumiem
• Ātra montāža ar vienu nerūsošā tērauda skrūvi M10 x 30
• Atbilst VDE 0185-305 (IEC 62305) prasībām
-
- Tehniskie dati
-
Tehniskie dati

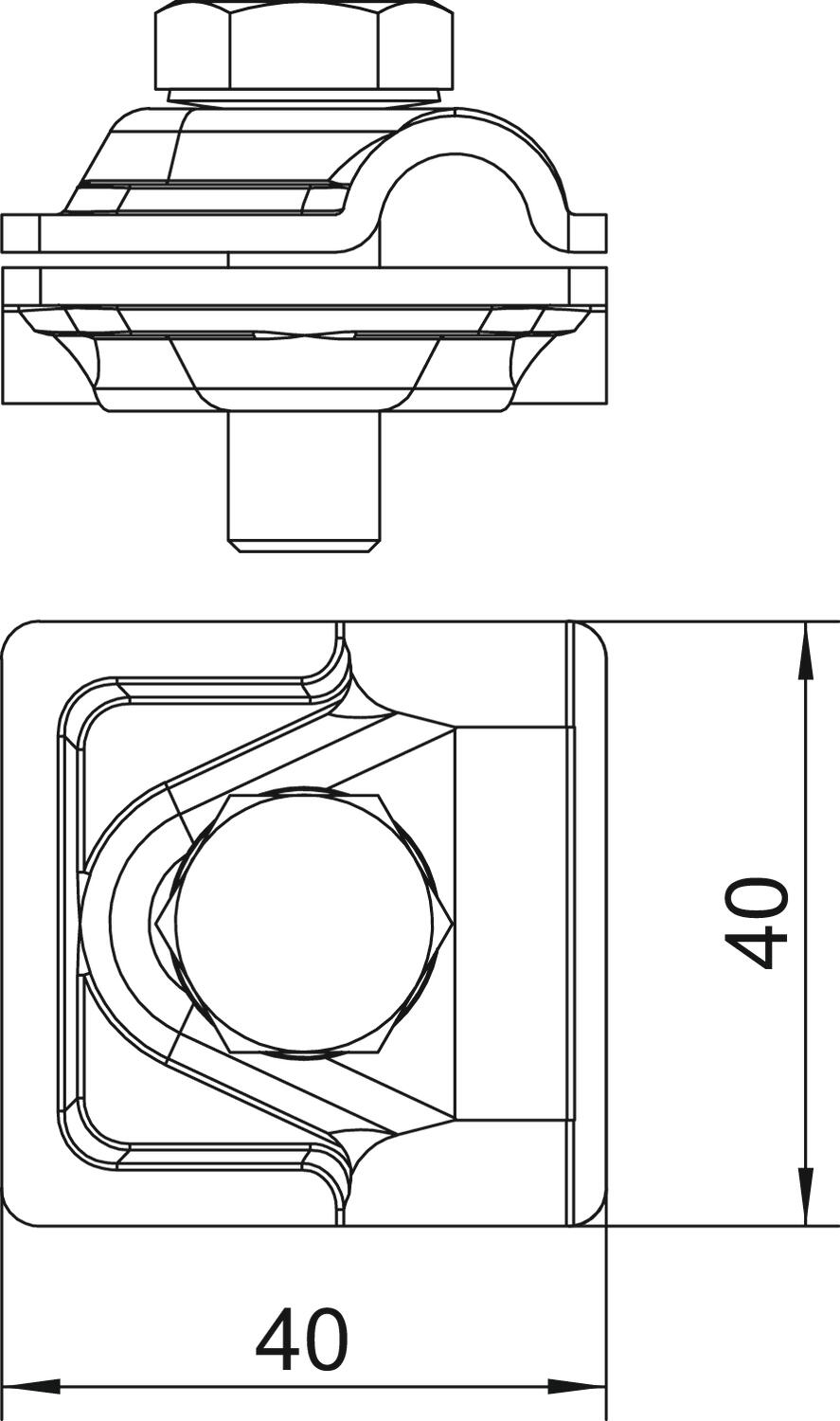

Apaļā vada diametrs, vadītājs 1, maks. 10 mm Apaļā vada diametrs, vadītājs 1, min. 8 mm Apaļā vada diametrs, vadītājs 2, maks. 10 mm Apaļā vada diametrs, vadītājs 2, min. 8 mm Īssavienojuma strāva (50HZ) (1s;≤300°C) 5,6 Izmērs 40x40mm Izmērs A 40 mm Materiāls Tērauds Pielāgots Rd 8-10 mm Piemērots savienošanai Apaļvads Rd 8–10 / Rd 8–10 Savienotāja veids Kombinētā savienošanas apskava Starpplate nē Stiprinājuma skrūves veids Sešstūra skrūve Virsma karsti cinkots Zibens impulsa strāvas nestspēja H/100 kA - Visi tipi
