Vāks 90° līkumam FS 200 | 1

morepic-1

morepic-2

Vāks 90° līkumam FS

Preces Nr. 6225990 | EAN 4012196532780

Preces Nr. / Tips

Platums

Loksnes biezums

Produkta apraksts

Produkta apraksts

Vāks ar grozāmiem aizbīdņiem, lai nosegtu kabeļu trepju 90° līkumus ar iemetinātiem spraišļiem.

Tehniskie dati

Tehniskie dati

Ar eņģēm	nē
Funkciju nodrošināšana	nē
Izmērs	B200
Izmērs B	200 mm
Krāsa	cinks
Līkums (leņķis)	90°
Loksnes biezums	1 mm
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Piemērots kabeļu renei	nē
Piemērots kabeļu trepēm	jā
Piemērots režģveida renei	nē
Platums	200 mm
Stiprinājuma veids	Pagriežams atslēgs
Virsma	cinkots
Virziena maiņa	horizontāls

Visi tipi

Visi tipi

Tips	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
LBD 90 200 R3 FS	200 mm	1 mm	6225990	Gabals	1 Gabals
LBD 90 300 R3 FS	300 mm	1 mm	6225992	Gabals	1 Gabals
LBD 90 400 R3 FS	400 mm	1 mm	6225994	Gabals	1 Gabals
LBD 90 500 R3 FS	500 mm	1,25 mm	6225996	Gabals	1 Gabals
LBD 90 600 R3 FS	600 mm	1,25 mm	6225998	Gabals	1 Gabals

Lejupielādes

Datu lapa LBD 90 200 R3 FS / 6225990 , 0.18MB , pdf

Vadlīnijas KTS cable tray systems , 1.61MB , pdf

Brošūra Metinātu kabeļu trepju sistēma , 2.10MB , pdf

Katalogs Cable support systems , 45.23MB , pdf

ES Atbilstības deklarācija LBD 90 200 R3 FS / 6225990 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija LBD 90 200 R3 FS / 6225990 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

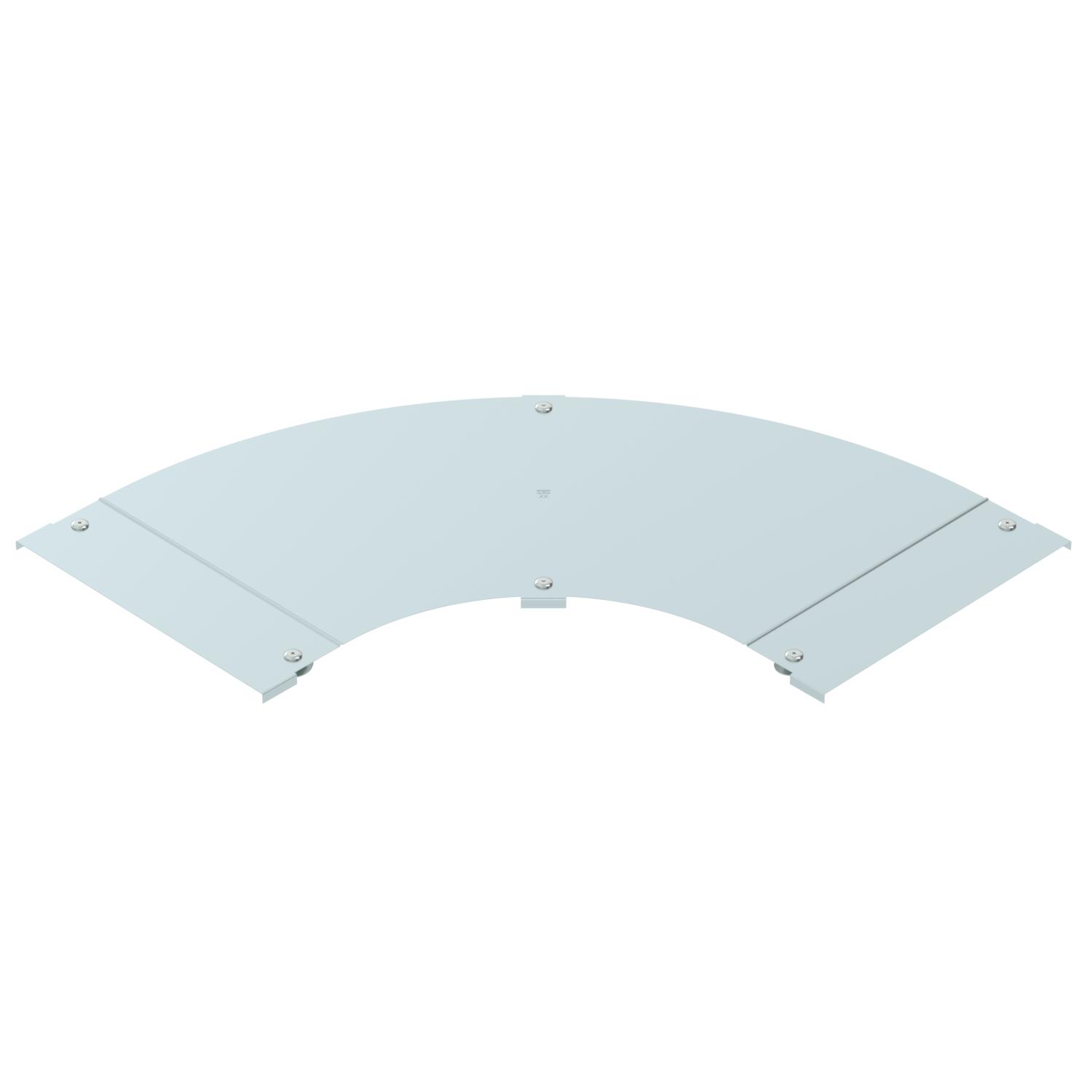

Produkta zīmējums LBD 90 200 R3 FS / 6225990, 25.47 kB, jpg

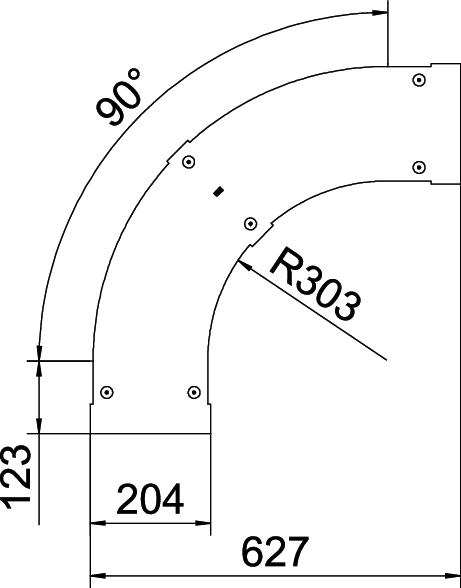

Dimensiju zīmējums LBD 90 200 R3 FS / 6225990, 62.38 kB, jpg

LBD 90 200 R3 FS / 6225990

6225990_KSTP1.STP, 414.71 kB
