Vāks 90° līkumam A2 200 | 1

morepic-1

morepic-2

Vāks 90° līkumam A2

Preces Nr. 6226050 | EAN 4012196534784

Preces Nr. / Tips

Platums

Loksnes biezums

Produkta apraksts

Produkta apraksts

Vāks ar grozāmiem aizbīdņiem, lai nosegtu kabeļu trepju 90° līkumus ar iemetinātiem spraišļiem.

Tehniskie dati

Tehniskie dati

Ar eņģēm	nē
Funkciju nodrošināšana	nē
Izmērs	B200
Izmērs B	200 mm
Krāsa	tērauda
Līkums (leņķis)	90°
Loksnes biezums	1 mm
Materiāls	Nerūsējošais tērauds 1.4301

Nerūsējošs tērauds, kodināts	nē
Piemērots kabeļu renei	nē
Piemērots kabeļu trepēm	jā
Piemērots režģveida renei	nē
Platums	200 mm
Stiprinājuma veids	Pagriežams atslēgs
Virsma	neizolēts, apstrādāts
Virziena maiņa	horizontāls

Visi tipi

Visi tipi

Tips	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
LBD 90 200 R3 A2	200 mm	1 mm	6226050	Gabals	1 Gabals
LBD 90 300 R3 A2	300 mm	1 mm	6226052	Gabals	1 Gabals
LBD 90 400 R3 A2	400 mm	1 mm	6226054	Gabals	1 Gabals
LBD 90 500 R3 A2	500 mm	1,25 mm	6226056	Gabals	1 Gabals
LBD 90 600 R3 A2	600 mm	1,25 mm	6226058	Gabals	1 Gabals

Lejupielādes

Datu lapa LBD 90 200 R3 A2 / 6226050 , 0.20MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Metinātu kabeļu trepju sistēma , 2.10MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija LBD 90 200 R3 A2 / 6226050 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija LBD 90 200 R3 A2 / 6226050 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

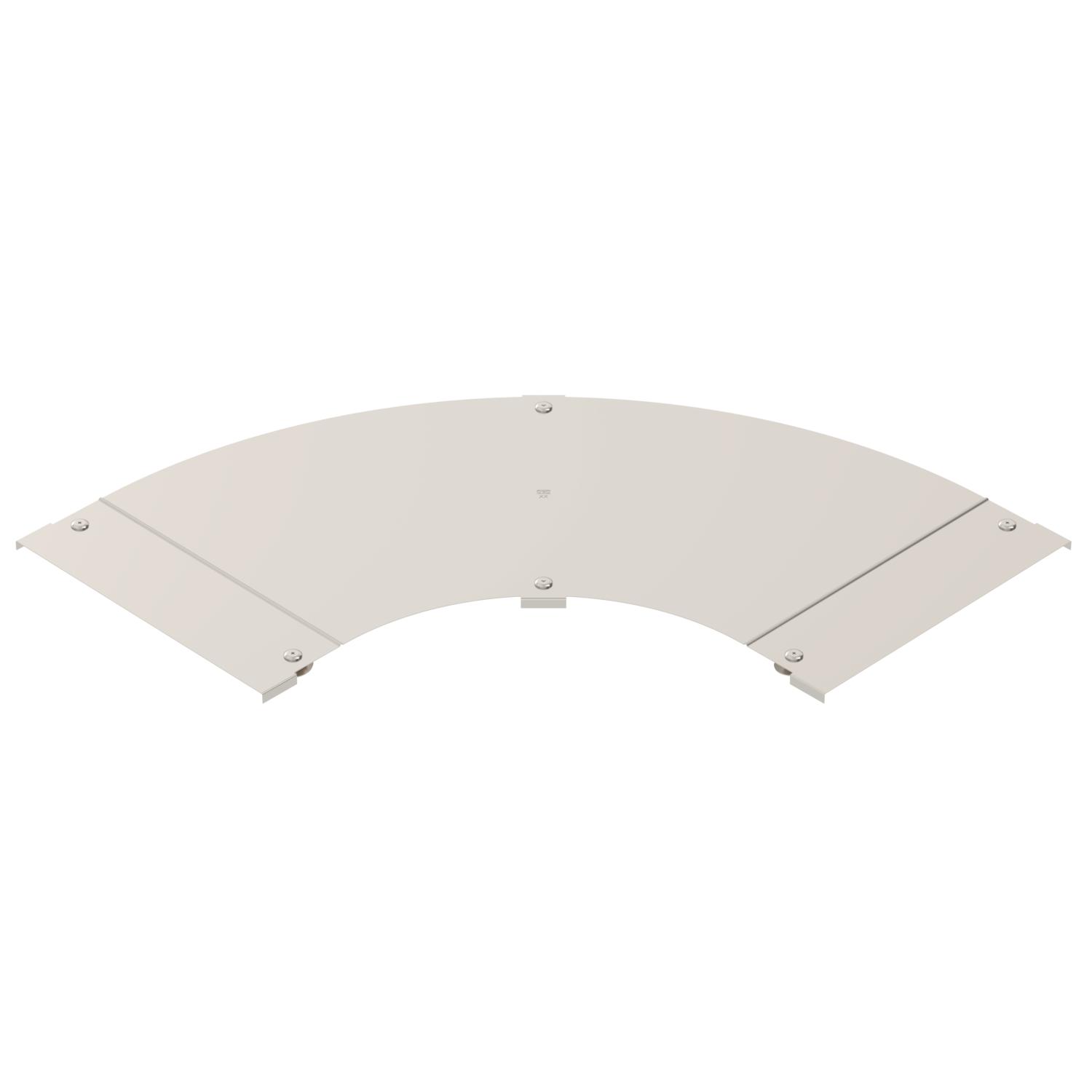

Produkta zīmējums LBD 90 200 R3 A2 / 6226050, 25.53 kB, jpg

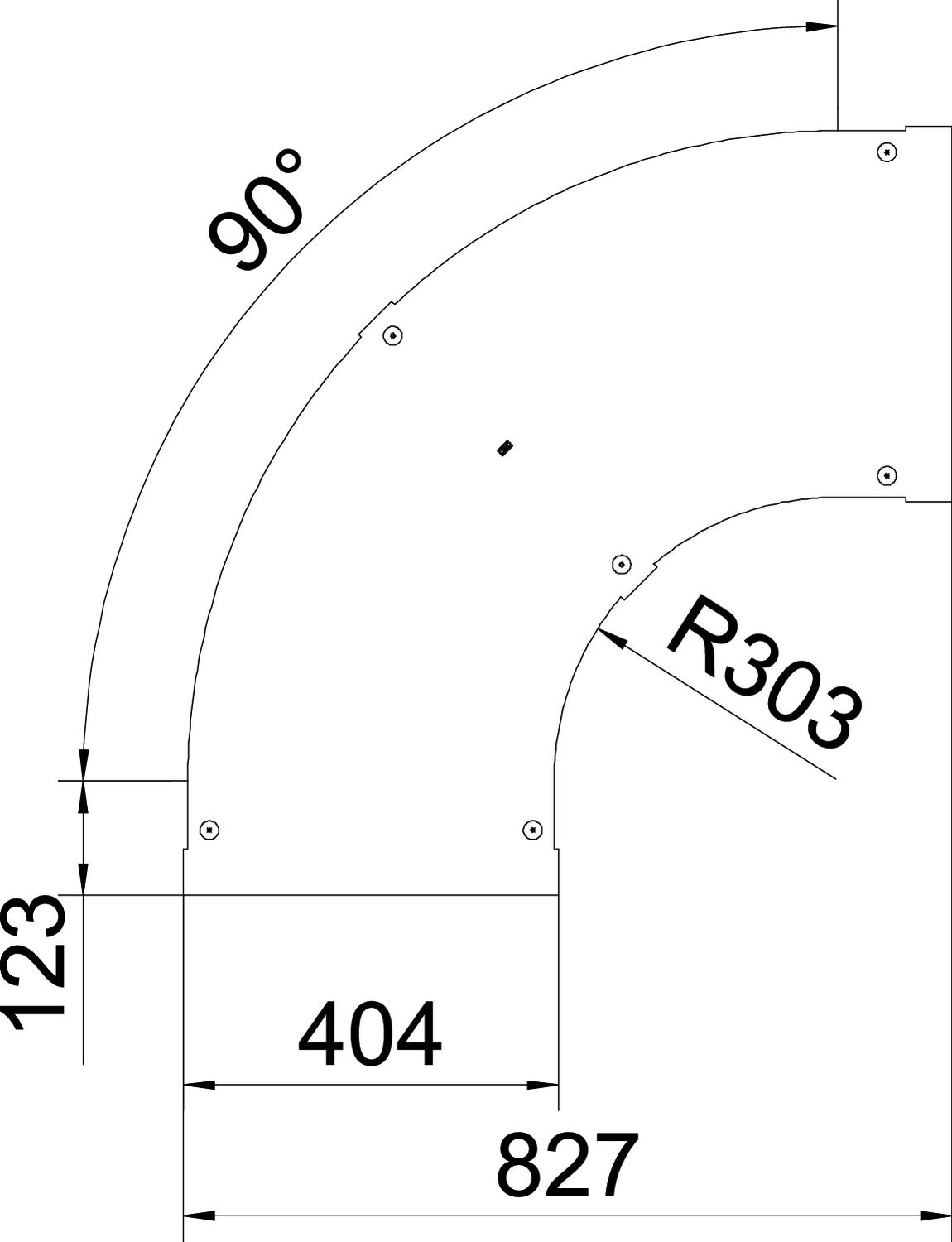

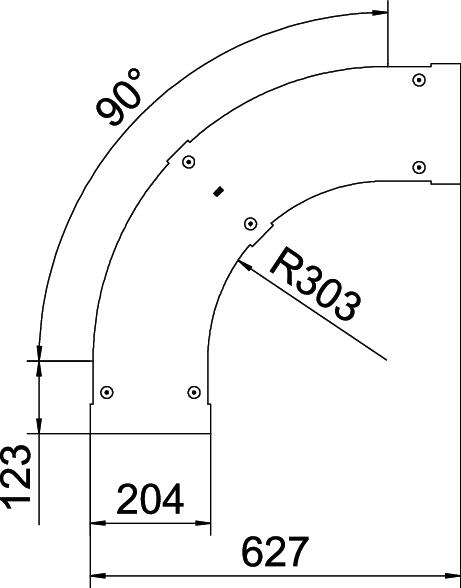

Dimensiju zīmējums LBD 90 200 R3 A2 / 6226050, 62.38 kB, jpg

LBD 90 200 R3 A2 / 6226050
