US 7 iekarams statnis FT
Preces Nr. 6339018 | EAN 4012196186556
- Produkta apraksts
-

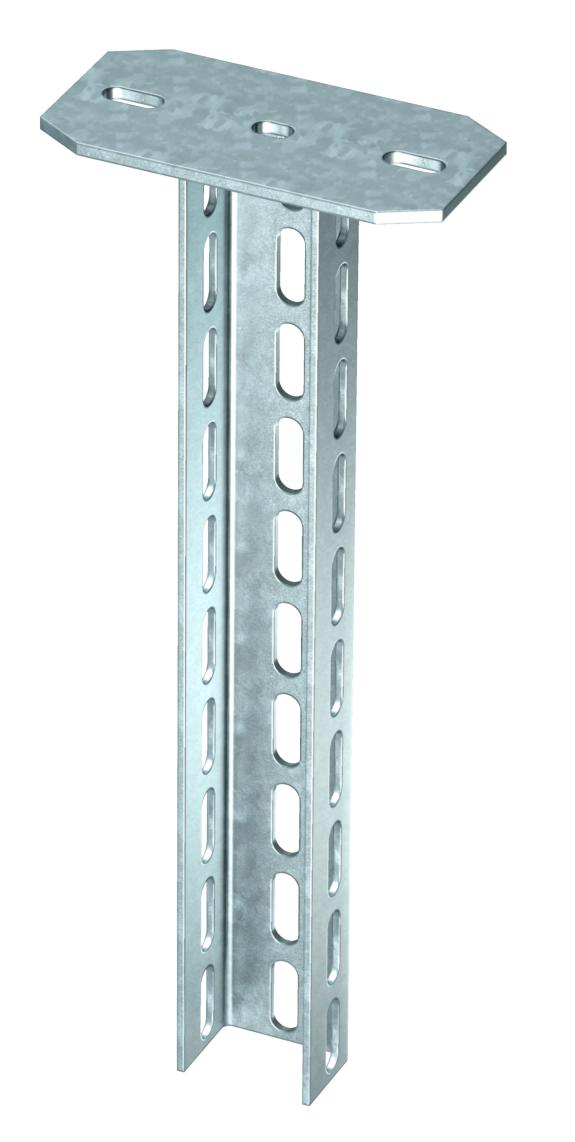

Produkta aprakstsIekārtais statnis (U profils) ar izmēriem 70 x 50 mm un ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-
Izmēri
Augstums 50 mm Balsteņa garums 200 8,3 kN Balsteņa garums 400 5 kN Balsteņa garums 600 3,5 kN Funkciju nodrošināšana jā Garums 200 mm Izmērs 70x50x200 Izmērs L 200 mm Izpildījums U veida profils Krāsa cinks maksimālā vilces slodze 11 kN Materiāla biezums 4 mm Materiāls Tērauds Platums 70 mm Virsma karsti cinkots Tehniskie dati
US 7 K tipa U-veida statņa slodzes diagramma
-
Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Balsteņa garums mm
-
Slodzes līkne ar mm izteiktu statņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
U veida statņu savienotājs FT
VUS 7 FT 6018378 10 Gabals
Aizsargvāciņš
US 7 KS OR 6338497 20 Gabals
Apaļā plakangalvas skrūve ar paplāksni un uzgriezni F
FRS 12x25 F 6406254 50 Gabals
Distances ieliktnis DSK 61 FT
DSK 61 FT 6416519 20 Gabals
Sešstūrgalvas skrūve M12 F
SKS 12x100 F 6418295 20 Gabals - Lejupielādes
-
Datu lapa US 7 K 20 FT / 6339018 , 0.27MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija US 7 K 20 FT / 6339018 , 0.12MB , pdfVides deklarācija US 7 K 20 FT / 6339018 , 1.48MB , pdfApvienotās Karalistes atbilstības deklarācija US 7 K 20 FT / 6339018 , 0.09MB , pdfREACH Atbilstības deklarācija US 7 K 20 FT / 6339018 , 0.12MB , pdfRoHS Atbilstības deklarācija US 7 K 20 FT / 6339018 , 0.13MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 1.76MB , pdf
