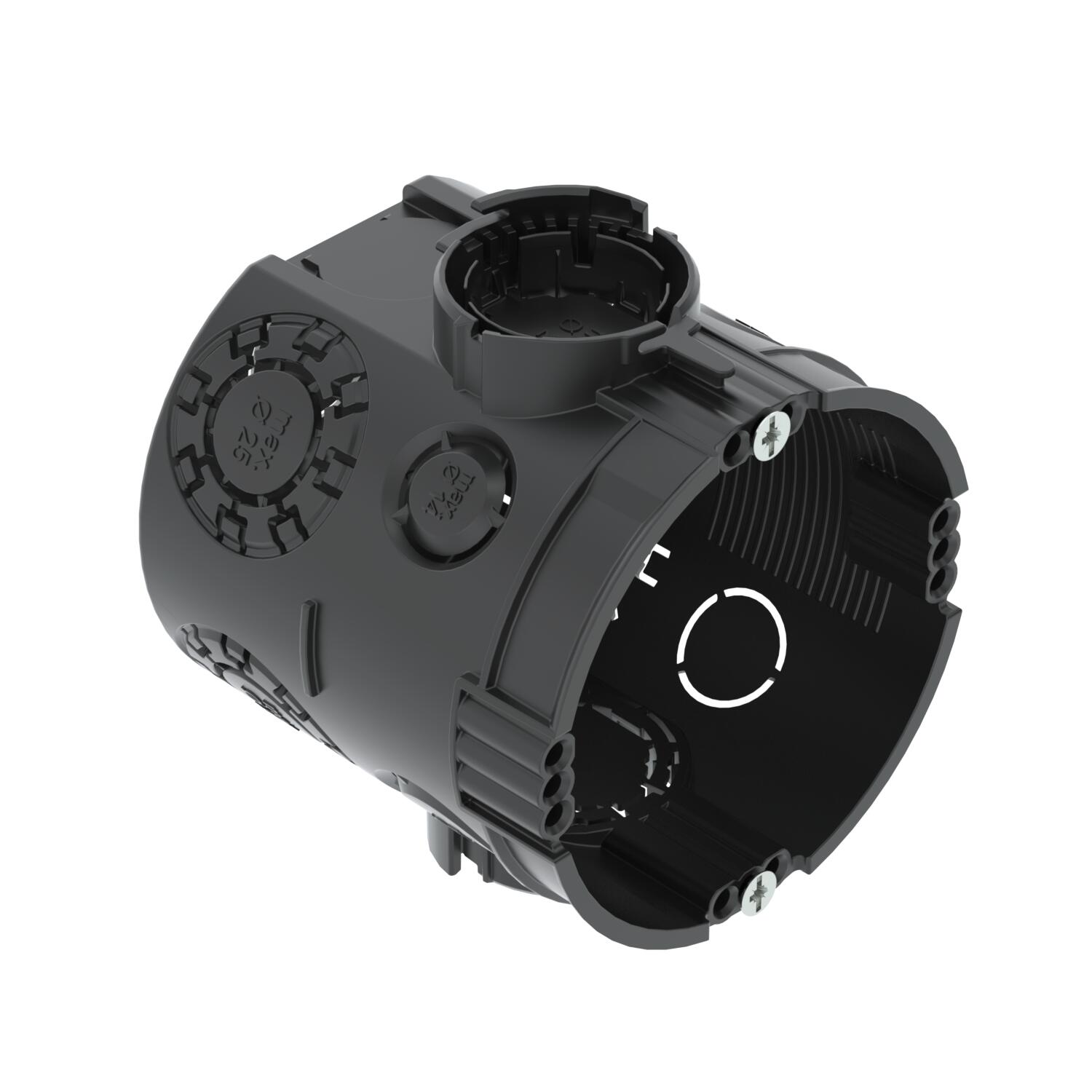

UP zemapmetuma ierīču savienojumu kārba, ar ierīču skrūvēm
Preces Nr. 2003703 | EAN 4012196689927
- Produkta apraksts
-
Produkta aprakstsZemapmetuma ierīču kārba izmantošanai mūros ar iebūves dziļumu vismaz 66 mm.
• 4 x 3 skrūvju vietas
• 2 iepriekš uzmontētas ierīču skrūves
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 2 ievadi līdz Ø 14 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
-
- Tehniskie dati
-
Tehniskie dati

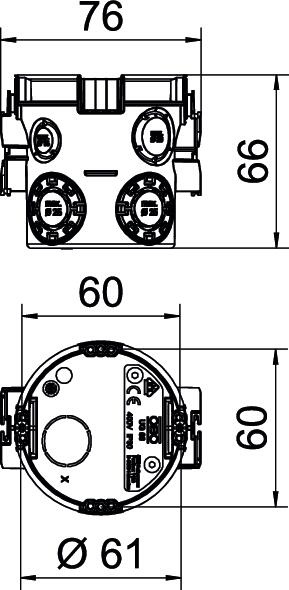

Aizsardzības veids IP30 Ar naglas apskavu nē Ar skrūvēm jā Atveres veids_ NYM-vadi, datu pārraides kabeļi un gofrētās caurules Augstums 66 mm caurules diametram 20/25 mm Cauruļu ievadi Ø 20 mm 3 CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,0906 kg CO₂e / 1 Gabals Diametrs 60 mm Forma apaļš Hermētisks nē Ierīču stiprinājums Skrūves vai spraišļi Ievads no aizmugures jā Ievadu skaits 13 Izmērs Ø60mm, H66mm Kombinētie ievadi Ø 20 / 25 mm 6 Korpusa caurvada veids Izlaušanas atvere Krāsa tumši melns Materiāls Polipropilēns Nesatur halogēnus jā Nominālais diametrs maks. 2,5 mm² Nominālais diametrs min. 1,5 mm² Nominālais spriegums 400 V Triecienizturīgs jā ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C Vāka nostiprināšana Skrūves Vāks bez - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
UP Quick-Fix
ZU 60-QF 2003740 25 Gabals
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba
ZU 12-PR 2003742 25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba
ZU 24-PR 2003744 25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs
ZU 60-SD 2003760 50 Gabals
UP distances balsts
ZU 20-AS 2003746 25 Gabals - Lejupielādes
-
Skrejlapa Unterputzdosen , 0.49MB , pdfES Atbilstības deklarācija UG 66-GS / 2003703 , 0.15MB , pdfZīmes atļauja VDE zīmes atļauja UG 66 , 0.34MB , pdfMontāžas instrukcija Montāžas instrukcija UP zemapmetuma kārbām , 13.16MB , pdf
