UP zemapmetuma ierīču savienojumu kārba 66 66 | 60 | 20/25 mm | 13

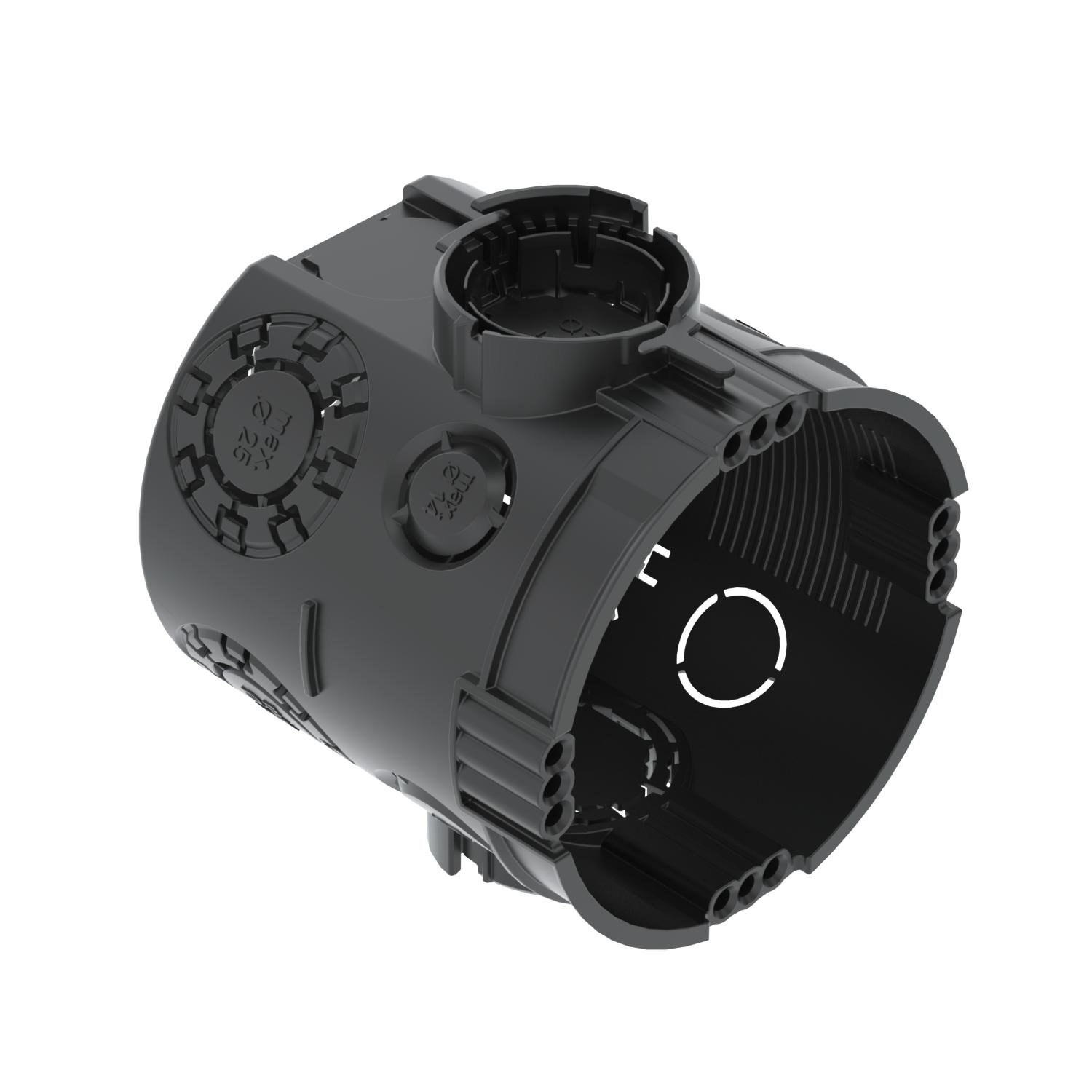

UP zemapmetuma ierīču savienojumu kārba 66

Preces Nr. 2003702 | EAN 4012196689910

Preces Nr. / Tips	2003702 / UG 66

Augstums	66 mm

Diametrs	60 mm

caurules diametram	20/25 mm

Ievadu skaits	13

Produkta apraksts

Produkta apraksts

Zemapmetuma ierīču kārba izmantošanai mūros ar iebūves dziļumu vismaz 66 mm.
• 4 x 3 skrūvju vietas
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 2 ievadi līdz Ø 14 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar naglas apskavu	nē
Ar skrūvēm	nē
Atveres veids_	NYM-vadi, datu pārraides kabeļi un gofrētās caurules
Augstums	66 mm
caurules diametram	20/25 mm
Cauruļu ievadi Ø 20 mm	3
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,092 kg CO₂e / 1 Gabals
Diametrs	60 mm
Forma	apaļš
Hermētisks	nē
Ierīču stiprinājums	Skrūves vai spraišļi
Ievads no aizmugures	jā
Ievadu skaits	13

Izmērs	Ø60mm, H66mm
Kombinētie ievadi Ø 20 / 25 mm	6
Korpusa caurvada veids	Izlaušanas atvere
Krāsa	tumši melns
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Triecienizturīgs	jā
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C
Vāka nostiprināšana	Skrūves
Vāks	bez

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
UG 66	66 mm	60 mm	20/25 mm	13	2003702	Gabals	25 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
UP Quick-Fix	ZU 60-QF	2003740	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba	ZU 12-PR	2003742	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba	ZU 24-PR	2003744	Gabals	25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs	ZU 60-SD	2003760	Gabals	50 Gabals
UP distances balsts	ZU 20-AS	2003746	Gabals	25 Gabals
