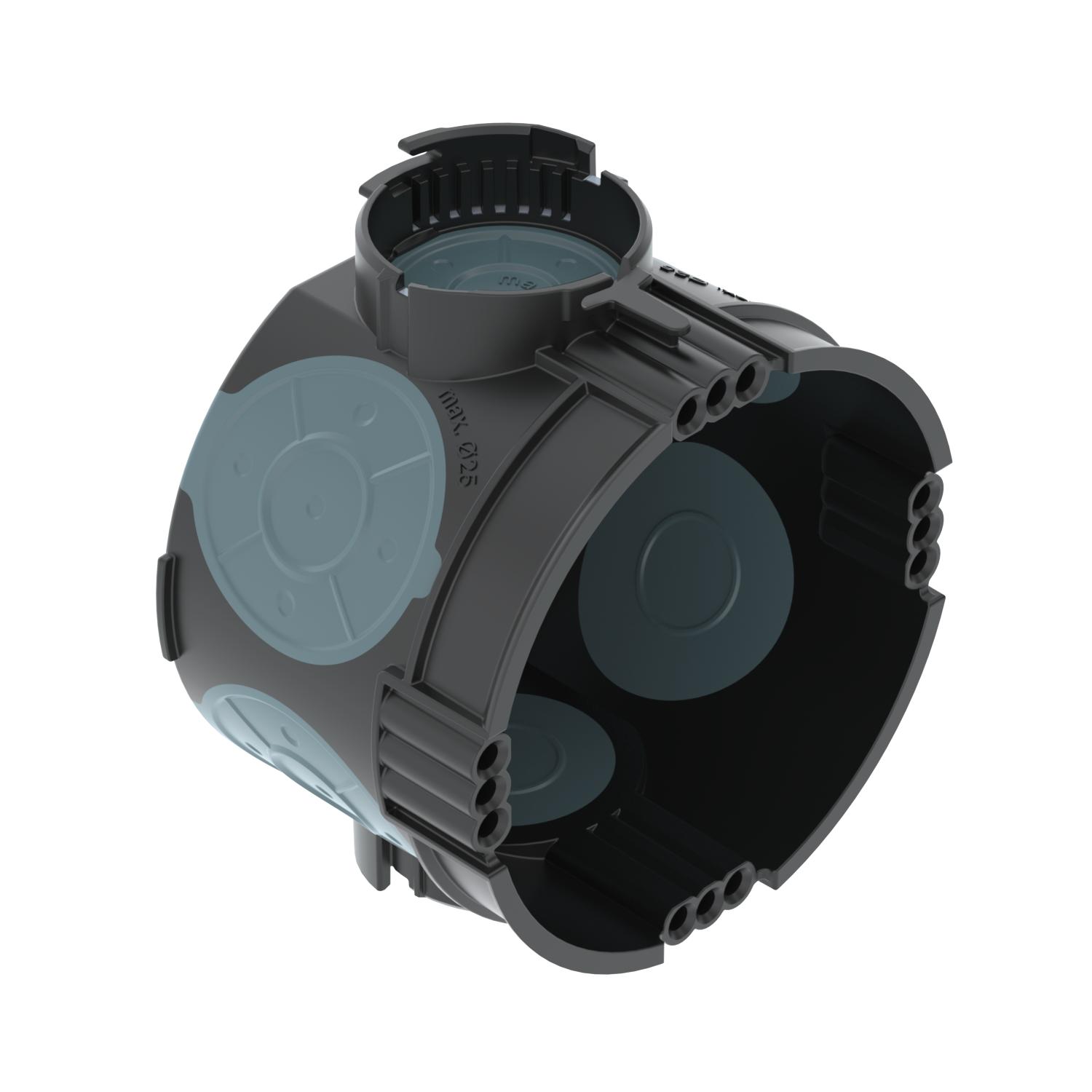

UP zemapmetuma ierīču kārba 46, hermētiska
Preces Nr. 2003706 | EAN 4012196715886
- Produkta apraksts
-
Produkta aprakstsZemapmetuma ierīču kārba ar hermētiskiem membrānas ievadiem, izmantošanai mūros ar iebūves dziļumu vismaz 46 mm.
• 4 x 3 skrūvju vietas
• abās pusēs savienojuma balsti ar fiksācijas savienojumiem
• 4 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm savienojuma balstā
• 2 ievadi līdz Ø 12 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
-
- Tehniskie dati
-
Tehniskie dati

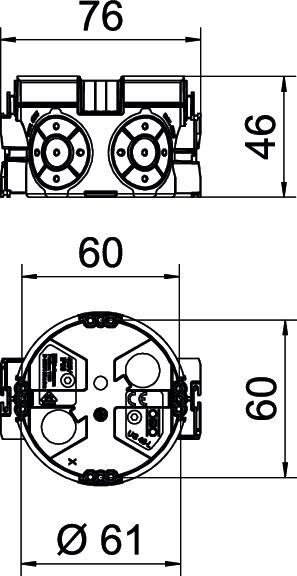

Aizsardzības veids IP30 Ar naglas apskavu nē Ar skrūvēm nē Atveres veids_ NYM-vadi, datu pārraides kabeļi un gofrētās caurules Augstums 46 mm caurules diametram 20/25 mm Cauruļu ievadi Ø 20 mm 2 CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,083 kg CO₂e / 1 Gabals Diametrs 60 mm Forma apaļš Hermētisks jā Ierīču stiprinājums Skrūves Ievads no aizmugures jā Ievadu skaits 8 Izmērs Ø60mm, H46mm Kombinētie ievadi Ø 20 / 25 mm 4 Korpusa caurvada veids Ievades membrāna Krāsa tumši melns/zili pelēks Materiāls Polipropilēns/termoplastisks elastomērs Nesatur halogēnus jā Nominālais diametrs maks. 2,5 mm² Nominālais diametrs min. 1,5 mm² Nominālais spriegums 400 V Triecienizturīgs jā ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C Vāka nostiprināšana Skrūves Vāks bez - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

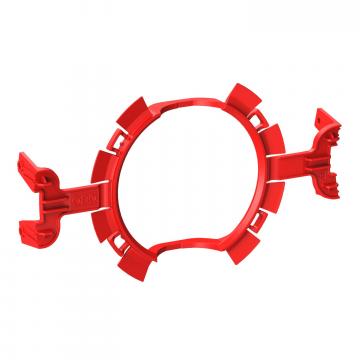

UP Quick-Fix
ZU 60-QF 2003740 25 Gabals

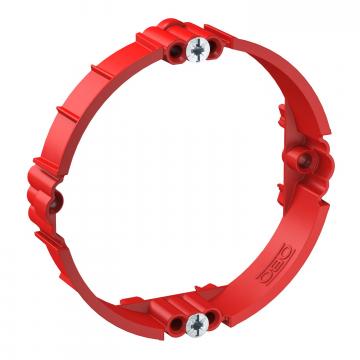

UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba
ZU 12-PR 2003742 25 Gabals

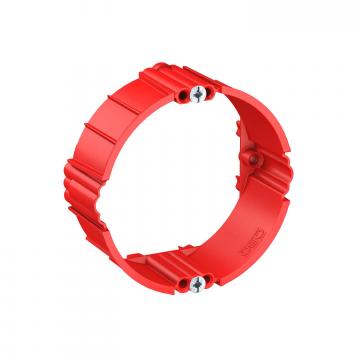

UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba
ZU 24-PR 2003744 25 Gabals

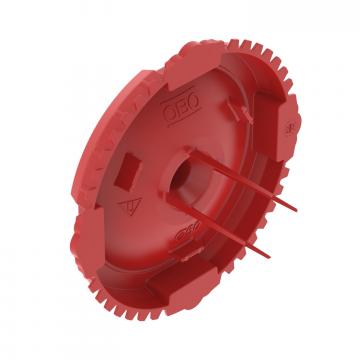

UP signālvāks zemapmetuma kārbām, vienkāršs
ZU 60-SD 2003760 50 Gabals

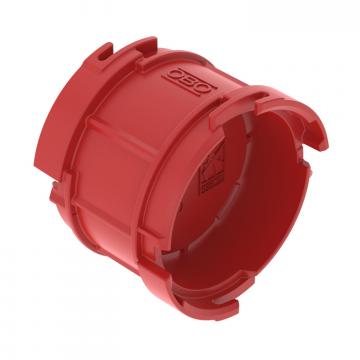

UP distances balsts
ZU 20-AS 2003746 25 Gabals - Lejupielādes
-
Datu lapa UG 46-L / 2003706 , 0.25MB , pdfSkrejlapa Unterputzdosen , 0.49MB , pdfES Atbilstības deklarācija UG 46-L / 2003706 , 0.15MB , pdfZīmes atļauja VDE zīmes atļauja HG 46 , 0.34MB , pdfMontāžas instrukcija Montāžas instrukcija UP zemapmetuma kārbām , 13.16MB , pdf
