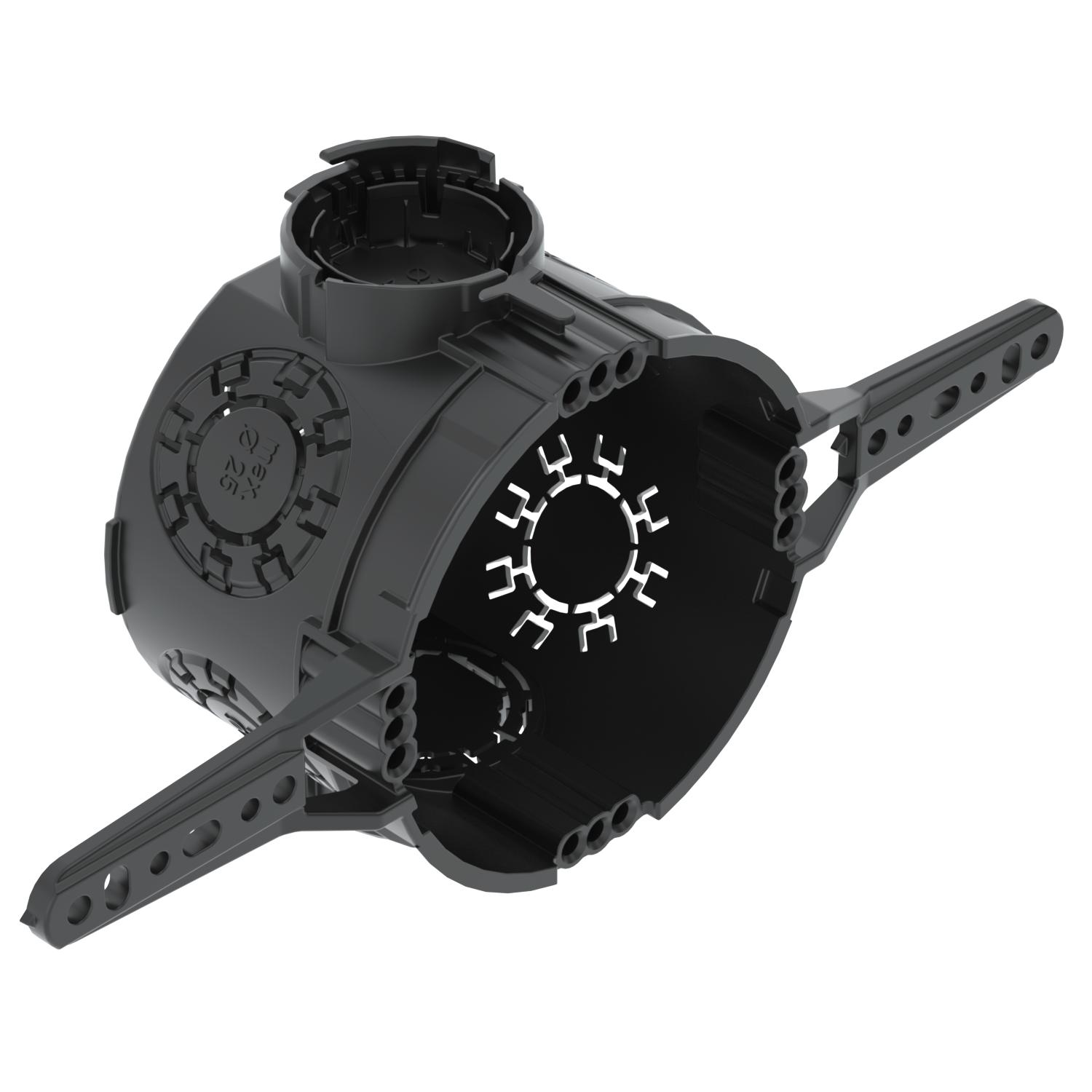

UP zemapmetuma ierīču kārba 46, ar naglas apskavām

Preces Nr. 2003714 | EAN 4012196700820

2003714 / UG 46-NL
46 mm
60 mm
20/25 mm
7
Produkta apraksts

Produkta apraksts

Zemapmetuma ierīču kārba ar naglas apskavām, izmantošanai mūros ar iebūves dziļumu vismaz 46 mm.

• 4 x 3 skrūvju vietas
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • halogēnu nesaturoši; hloru, fluoru un bromu nesaturoši
  • ugunsizturīga 650°C
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Diametrs 60 mm
  • Aizsardzības veids IP 30
  • Nominālais šķērsgriezums 1,5-2,5 mm²
  • Nominālais spriegums 400 V
Tehniskie dati

Tehniskie dati

Aizsardzības veids IP30
Ar naglas apskavu
Ar skrūvēm
Atveres veids_ NYM-vadi, datu pārraides kabeļi un gofrētās caurules
Augstums 46 mm
caurules diametram 20/25 mm
Cauruļu ievadi Ø 20 mm 1
Diametrs 60 mm
Forma apaļš
Hermētisks
Ierīču stiprinājums Skrūves vai spraišļi
Ievads no aizmugures
Ievadu skaits 7

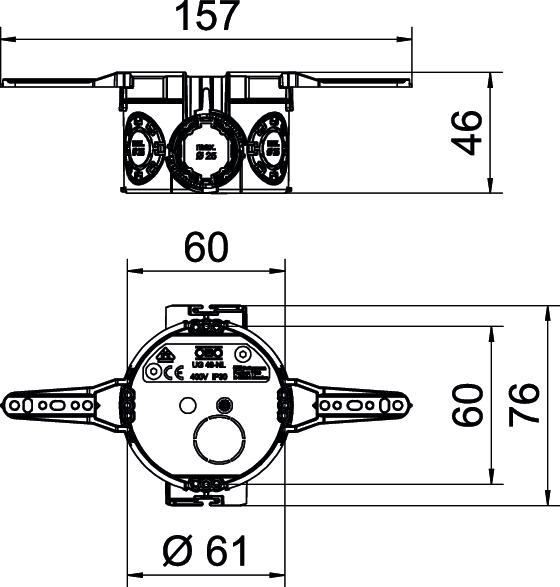

Izmērs Ø60mm, H46mm
Kombinētie ievadi Ø 20 / 25 mm 6
Korpusa caurvada veids Izlaušanas atvere
Krāsa tumši melns
Materiāls Polipropilēns
Nesatur halogēnus
Nominālais diametrs maks. 2,5 mm²
Nominālais diametrs min. 1,5 mm²
Nominālais spriegums 400 V
Triecienizturīgs
ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C
Vāka nostiprināšana Skrūves
Vāks bez
Visi tipi

Visi tipi

Tips Augstums Diametrs caurules diametram Ievadu skaits Preces Nr. Daudzums mazākā pārd. vien.
UG 46-NL 46 mm 60 mm 20/25 mm 7 2003714
25 Gabals
Piederumi

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
UP Quick-Fix UP Quick-Fix ZU 60-QF 2003740
25 Gabals
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba ZU 12-PR 2003742
25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba ZU 24-PR 2003744
25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs UP signālvāks zemapmetuma kārbām, vienkāršs ZU 60-SD 2003760
50 Gabals
UP distances balsts UP distances balsts ZU 20-AS 2003746
25 Gabals
