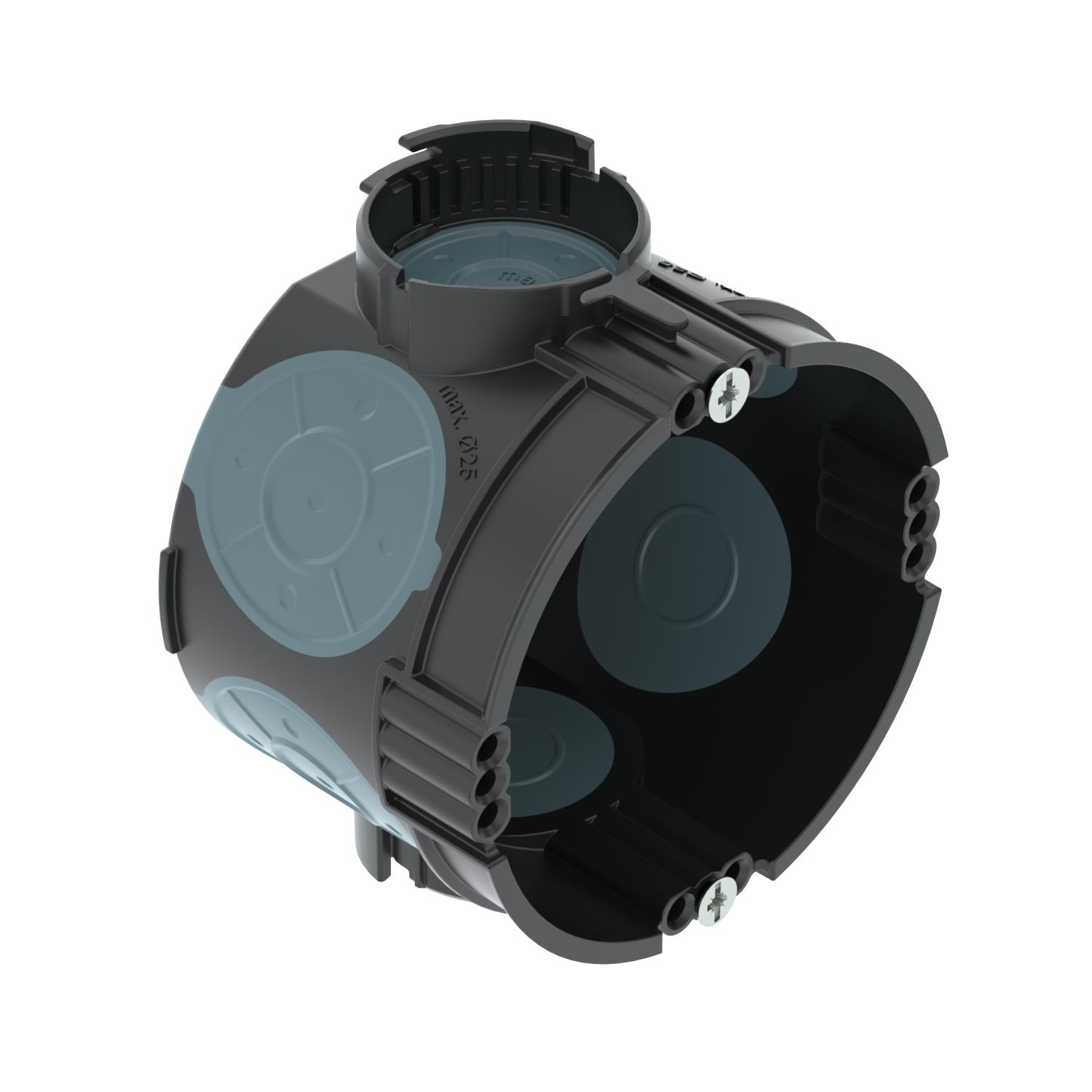

UP zemapmetuma ierīču kārba 46, ar ierīču skrūvēm, hermētiska 46 | 60 | 20/25 mm | 8

UP zemapmetuma ierīču kārba 46, ar ierīču skrūvēm, hermētiska

Preces Nr. 2003707 | EAN 4012196715893

Preces Nr. / Tips	2003707 / UG 46-GS-L

Augstums	46 mm

Diametrs	60 mm

caurules diametram	20/25 mm

Ievadu skaits	8

Produkta apraksts

Produkta apraksts

Zemapmetuma ierīču kārba ar hermētiskiem membrānas ievadiem, izmantošanai mūros ar iebūves dziļumu vismaz 46 mm.

• 4 x 3 skrūvju vietas
• 2 iepriekš uzmontētas ierīču skrūves
• abās pusēs savienojami balsti ar fiksācijas savienojumiem
• 4 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm savienojuma balstā
• 2 ievadi līdz Ø 12 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar naglas apskavu	nē
Ar skrūvēm	jā
Atveres veids_	NYM-vadi, datu pārraides kabeļi un gofrētās caurules
caurules diametram	20/25 mm
Cauruļu ievadi Ø 20 mm	2
Diametrs	60 mm
Forma	apaļš
Hermētisks	jā
Ierīču stiprinājums	Skrūves
Ievads no aizmugures	jā
Ievadu skaits	8
Izmērs	Ø60mm, H46mm

Kombinētie ievadi Ø 20 / 25 mm	4
Korpusa caurvada veids	Ievades membrāna
Krāsa	tumši melns/zili pelēks
Materiāls	Polipropilēns/termoplastisks elastomērs
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Triecienizturīgs	jā
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C
Vāka nostiprināšana	Skrūves
Vāks	bez

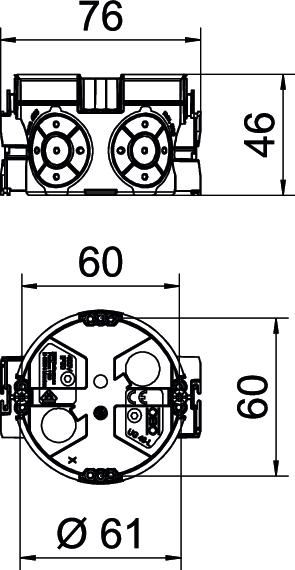

Izmēri

Augstums	46 mm

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
UG 46-GS-L	46 mm	60 mm	20/25 mm	8	2003707	Gabals	25 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
UP Quick-Fix	ZU 60-QF	2003740	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba	ZU 12-PR	2003742	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba	ZU 24-PR	2003744	Gabals	25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs	ZU 60-SD	2003760	Gabals	50 Gabals
UP distances balsts	ZU 20-AS	2003746	Gabals	25 Gabals
