UP zemapmetuma elektronikas kārba 66, papildu vieta skavām 66 | 60 | 20/25 mm | 22

UP zemapmetuma elektronikas kārba 66, papildu vieta skavām

Preces Nr. 2003726 | EAN 4012196856565

Preces Nr. / Tips	2003726 / UE 66

Augstums	66 mm

Diametrs	60 mm

caurules diametram	20/25 mm

Ievadu skaits	22

Produkta apraksts

Produkta apraksts

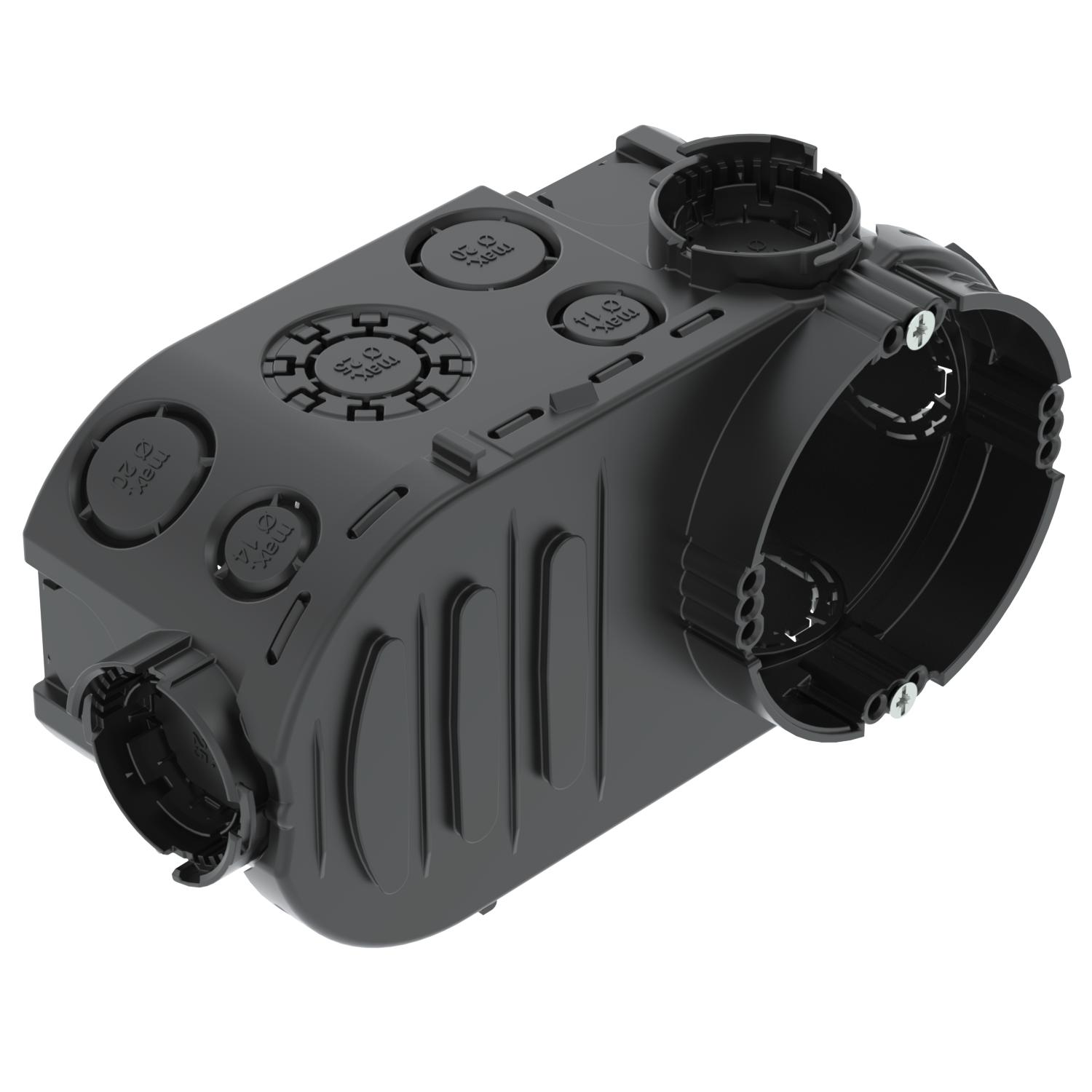

Zemapmetuma elektronikas kārba ar papildu vietu skavām, izmantošanai mūros ar iebūves dziļumu vismaz 66 mm.

• ar 4 savienojuma balstiem ar fiksējamiem savienojumiem
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 8 ievadi līdz Ø 20 mm
• 6 ievadi līdz Ø 14 mm
• 2 ievadi līdz Ø 20 mm grīdā
• starpsiena dažādiem spriegumiem, ar izsitamām atverēm
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar naglas apskavu	nē
Ar skrūvēm	jā
Atveres veids_	NYM-vadi, datu pārraides kabeļi un gofrētās caurules
Augstums	66 mm
caurules diametram	20/25 mm
Cauruļu ievadi Ø 20 mm	10
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,3613 kg CO₂e / 1 Gabals
Diametrs	60 mm
Forma	ovāls
Garums	148 mm
Hermētisks	nē
Ierīču stiprinājums	Skrūves
Ievads no aizmugures	jā
Ievadu skaits	22

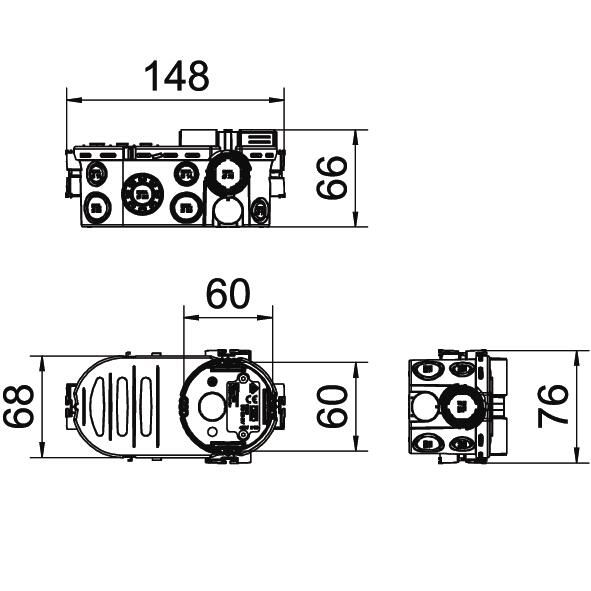

Izmērs	Ø60xH66x148
Kombinētie ievadi Ø 20 / 25 mm	6
Korpusa caurvada veids	Izlaušanas atvere
Krāsa	tumši melns
Maks. Vada šķērsgriezums	2,5 mm²
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Platums	76 mm
Triecienizturīgs	jā
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C
Vāka nostiprināšana	Skrūves
Vāks	bez

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Gabals	10 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
UP Quick-Fix	ZU 60-QF	2003740	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba	ZU 12-PR	2003742	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba	ZU 24-PR	2003744	Gabals	25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs	ZU 60-SD	2003760	Gabals	50 Gabals
