UP zemapmetuma elektronikas kārba 66, hermētiska 67 | 61 | 20/25 mm | 24

UP zemapmetuma elektronikas kārba 66, hermētiska

Preces Nr. 2003727 | EAN 4012196856596

Preces Nr. / Tips	2003727 / UE 66-L

Augstums	67 mm

Diametrs	61 mm

caurules diametram	20/25 mm

Ievadu skaits	24

Produkta apraksts

Produkta apraksts

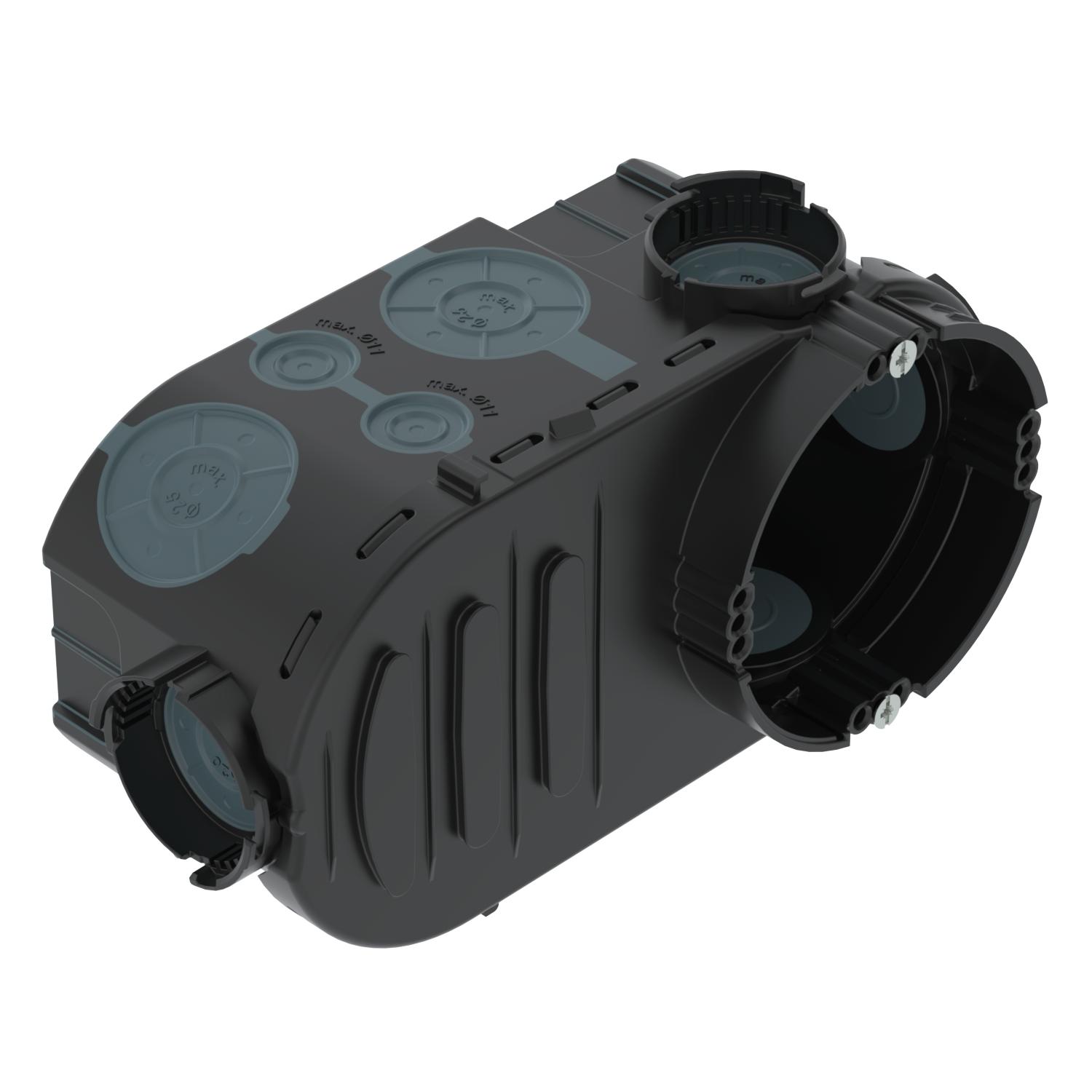

Zemapmetuma elektronikas kārba ar papildu vietu skavām un hermētiskiem membrānas ievadiem, izmantošanai mūros ar iebūves dziļumu vismaz 67 mm.

• ar 4 savienojuma balstiem ar fiksējamiem savienojumiem
• 4 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 14 ievadi līdz Ø 11 mm
• 2 ievadi līdz Ø 20 mm grīdā
• starpsiena dažādiem spriegumiem, ar izsitamām atverēm
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar naglas apskavu	nē
Ar skrūvēm	jā
Atveres veids_	NYM-vadi, datu pārraides kabeļi un gofrētās caurules
Augstums	67 mm
caurules diametram	20/25 mm
Cauruļu ievadi Ø 20 mm	6
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,361 kg CO₂e / 1 Gabals
Diametrs	61 mm
Forma	ovāls
Garums	148 mm
Hermētisks	jā
Ierīču stiprinājums	Skrūves
Ievads no aizmugures	jā
Ievadu skaits	24

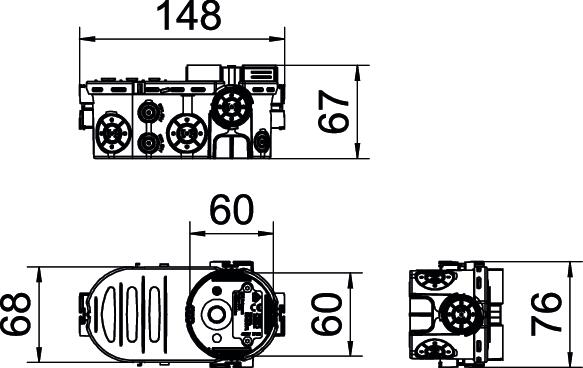

Izmērs	Ø60xH67x148
Kombinētie ievadi Ø 20 / 25 mm	4
Korpusa caurvada veids	Ievades membrāna
Krāsa	tumši melns/zili pelēks
Materiāls	Polipropilēns/termoplastisks elastomērs
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Platums	76 mm
Triecienizturīgs	jā
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C
Vāka nostiprināšana	Skrūves
Vāks	bez

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
UE 66-L	67 mm	61 mm	20/25 mm	24	2003727	Gabals	10 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
UP Quick-Fix	ZU 60-QF	2003740	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba	ZU 12-PR	2003742	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba	ZU 24-PR	2003744	Gabals	25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs	ZU 60-SD	2003760	Gabals	50 Gabals
