UP zemapmetuma elektronikas kārba 46, četrstūra, ar sānu skavu telpu 50 | 61 | 20/25 mm | 16

UP zemapmetuma elektronikas kārba 46, četrstūra, ar sānu skavu telpu

Preces Nr. 2003725 | EAN 4012196863815

Preces Nr. / Tips	2003725 / UE 46

Augstums	50 mm

Diametrs	61 mm

caurules diametram	20/25 mm

Ievadu skaits	16

Produkta apraksts

Produkta apraksts

Zemapmetuma elektronikas kārba ar papildu vietu skavām, kvadrātveida formas, izmantošanai mūros ar iebūves dziļumu vismaz 50 mm.

• abās pusēs savienojuma balsti ar fiksācijas savienojumiem
• 10 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm grīdā
• 4 ievadi plakanvadiem/iekšējiem plakanvadiem
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar naglas apskavu	nē
Ar skrūvēm	jā
Atveres veids_	NYM-vadi, datu pārraides kabeļi un gofrētās caurules
Augstums	50 mm
caurules diametram	20/25 mm
Cauruļu ievadi Ø 20 mm	2
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,2401 kg CO₂e / 1 Gabals
Diametrs	61 mm
Forma	taisnstūra
Garums	114 mm
Hermētisks	nē
Ierīces skrūvju attālums	60 mm
Ierīču stiprinājums	Skrūves
Ievads no aizmugures	jā

Ievadu skaits	16

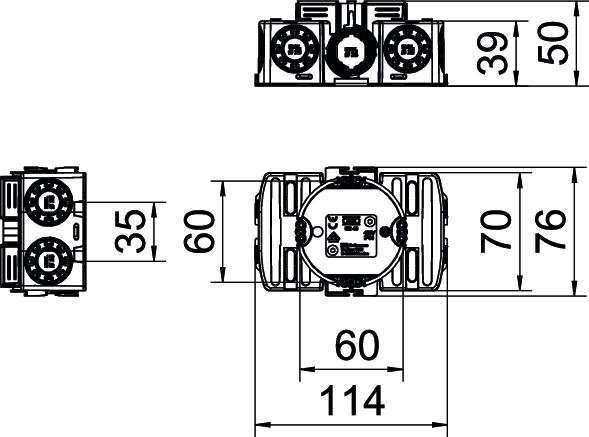

Izmērs	Ø60xH50x114
Kombinētie ievadi Ø 20 / 25 mm	10
Korpusa caurvada veids	Izlaušanas atvere
Krāsa	tumši melns
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Platums	76 mm
Triecienizturīgs	jā
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C
Vāka nostiprināšana	Skrūves
Vāks	bez

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Gabals	10 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārba	ZU 12-PR	2003742	Gabals	25 Gabals
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārba	ZU 24-PR	2003744	Gabals	25 Gabals
UP signālvāks zemapmetuma kārbām, vienkāršs	ZU 60-SD	2003760	Gabals	50 Gabals
