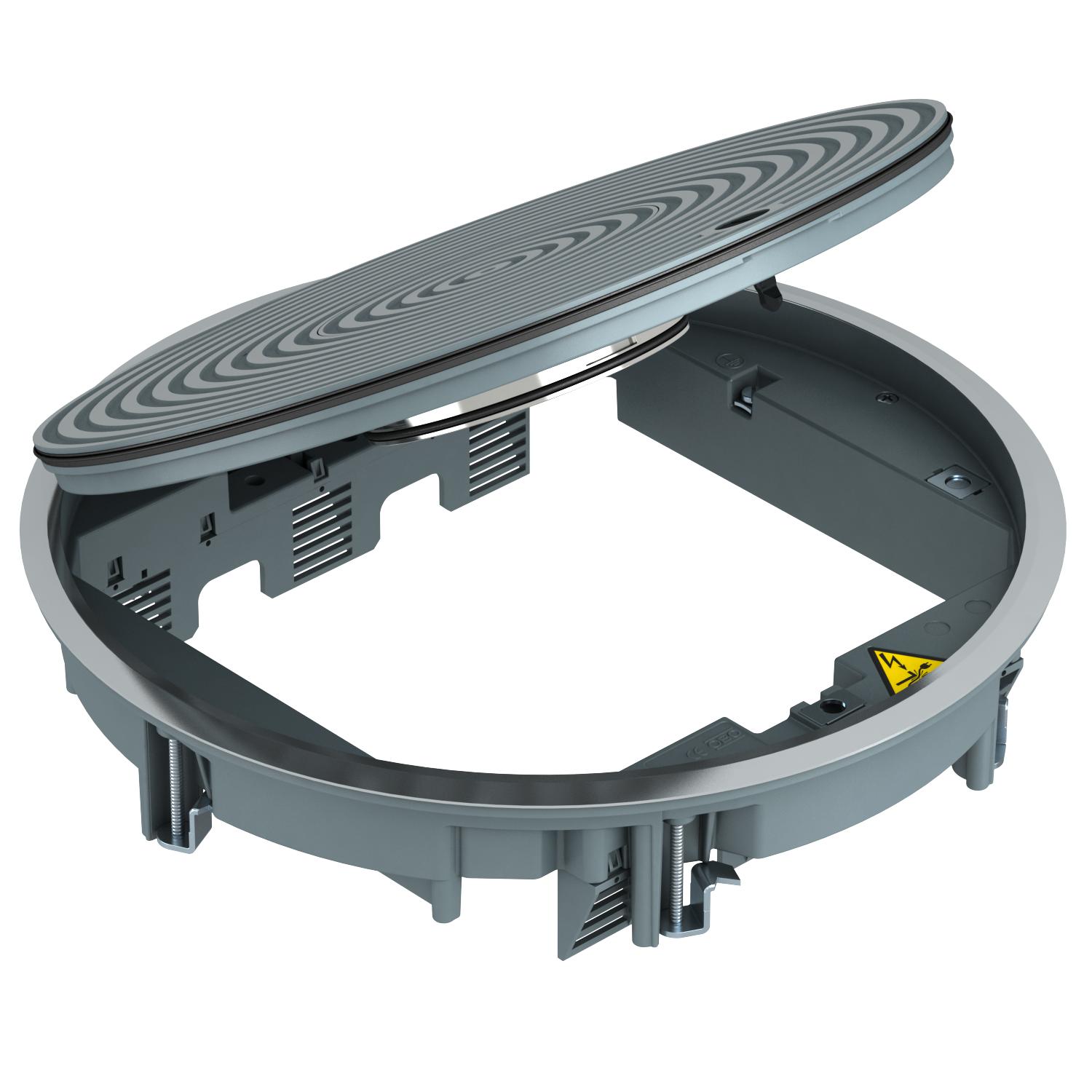

Universāls ierīču montāžas modulis GES2, slapjā kopšana, ar strukturēto vāku
Preces Nr. 7405746 | EAN 4012195866985
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba ar futrāli grīdām ar mitro kopšanu, paredzēta ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Ierīču montāžas kārba ar futrāli, paredzēta grīdu mitrai uzkopšanai, 3 sekcijas, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes.
-
- Tehniskie dati
-
Tehniskie dati

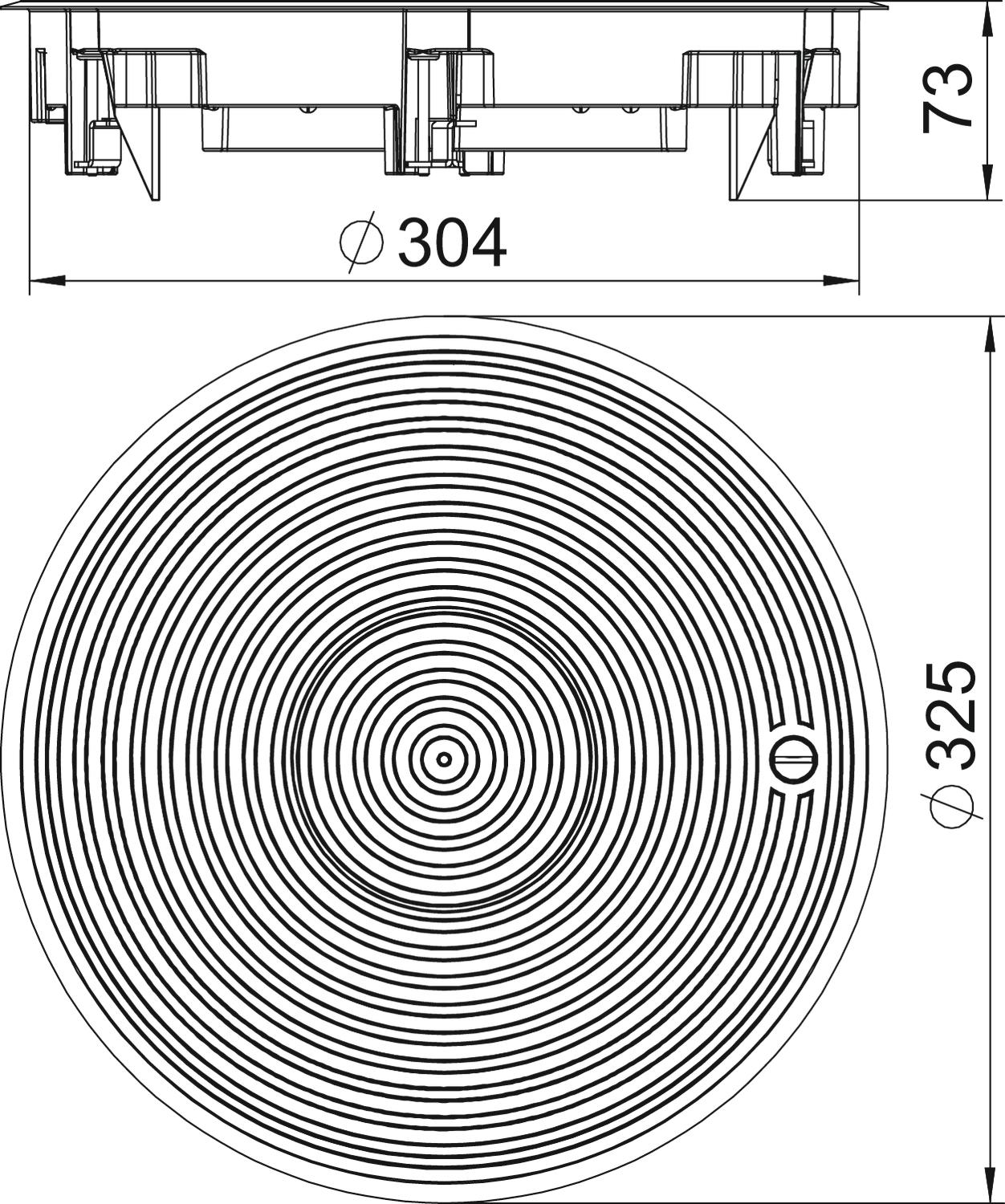

Aizsardzības pakāpes IK kods IK10 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP45 Ar izgriezumu grīdas segumam nē Ārējais diametrs 325 mm Atļaujas VDE Atvēršanas mehānisms Pagriežams atslēgs Grīdas augstums min. 80 mm Grīdas kopšana mitrs Grīdas seguma aizsardzības rāmis jā Iebūvējamo ierīču skaits 12 Iebūvēšanas diametrs 305 Iebūvēšanas dziļums 80 mm Ierīču kārbu skaits 3 Iespējams iemontēt blīvi jā Izmērs Ø325x74 Izpildījums apaļš Kabeļu izvada izpildījums Iegremdējams tubuss Krāsa dzelzs pelēks; RAL 7011 Lielas slodzes versija jā Materiāls Zem spiediena liets alumīnijs Montāžas sistēmas tips UT4 Nominālais lielums ierīču iebūvēšanas vienībai R9 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu jā Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai jā Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Rāmja modelis Paklāja aizsargrāmis Vertikālā slodze, liels laukums līdz 10 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm
UT3 45 3 7408723 1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm
UT4 45 4 7408727 1 Gabals - Lejupielādes
-
Datu lapa GRAF9-2 U 7011 / 7405746 , 0.32MB , pdfREACH Atbilstības deklarācija GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfRoHS Atbilstības deklarācija GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfZīmes atļauja „VDE” atļauja „GRAF9” , 0.28MB , pdfMontāžas instrukcija Montāžas instrukcija ierīču montāžas vienībai GRAF9-2 , 0.35MB , pdfLietošanas instrukcija Lietošanas instrukcija „PF-G” , 2.00MB , pdfŠim produktam nav pieejami preču apraksti
