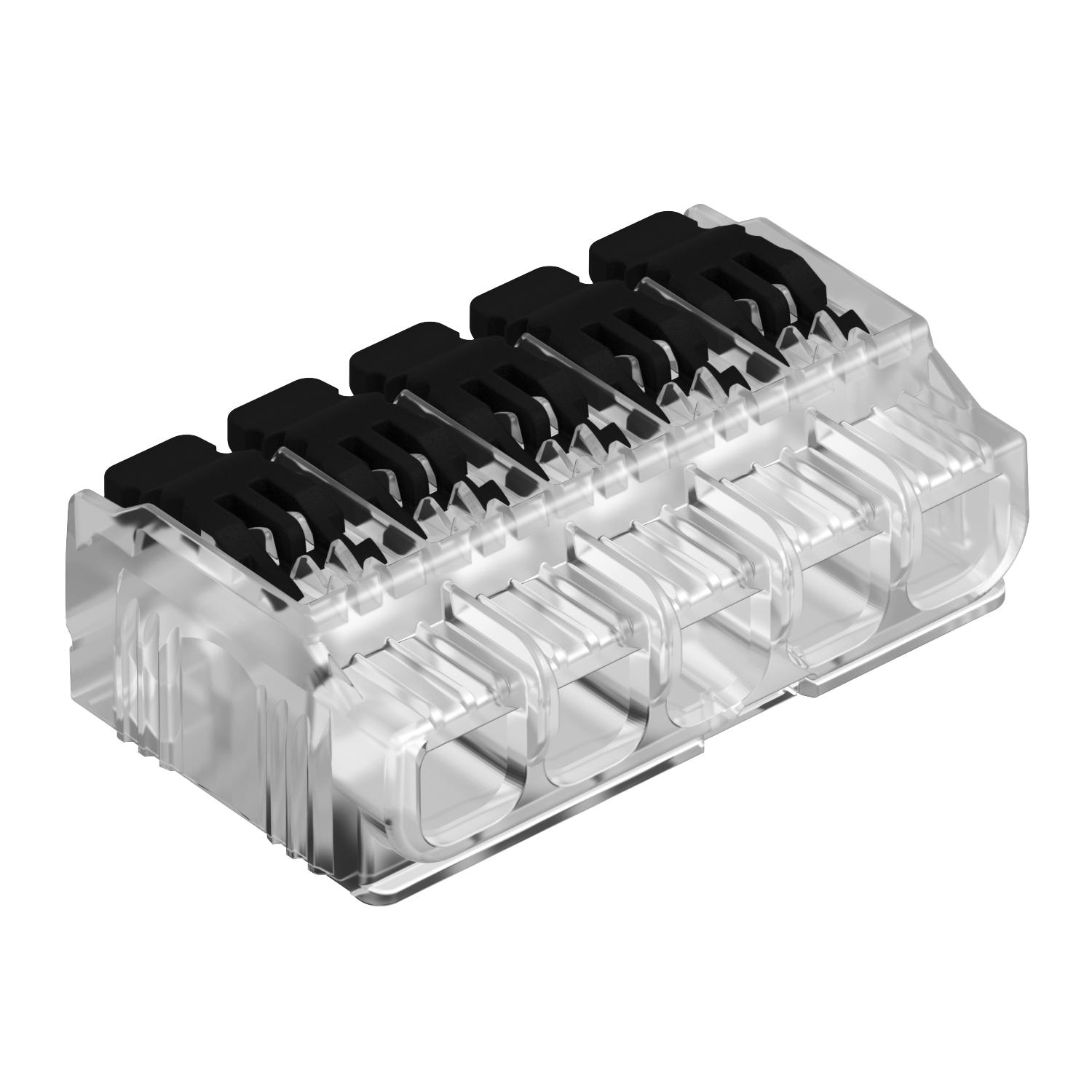

Universālā kontaktspaile, 5 polu
Preces Nr. 2054425 | EAN 4012197286767
- Produkta apraksts
-
Produkta apraksts
Sertificēts atb. EN 60998
Spailes bez skrūvēm elektrības vadu savienošanai. Iespējams izvēlēties gan elastīgos, daudzdzīslu, gan stingros vadus.Izmantojot stingros vadus, atvienošanas svira nav jāatver. Vadu var iespraust tieši spailē.Lai izvilktu vadu, tikai jāpaceļ atvienošanas svira. Tādējādi vadu var viegli izvilkt.
Nominālais šķērsgriezuma laukums:
5 x 0,2–4 mm² daudzdzīslu vadi / viendzīslas vadi
Nominālais spriegums 450 V
Nominālā strāva 32 A
Izolācijas noņemšanas garums: 11-12 mm
Pārbaudes atvere: fāžu regulators un tausts (maks. Ø 2 mm) ir ērti pieejami spailes virspusē
Maks. pieļaujamā vides temperatūra atb. EN 60998: 85 °C.
-
- Tehniskie dati
-
Tehniskie dati
Ar vadības svirām jā Izmantošanas temperatūras diapazons maks. 85 °C Izmantošanas temperatūras diapazons min. -5 °C Izmērs 19,6x31,3x10,5 Izolācijas materiāls Termoplasts Klemmes daudzums 5 Krāsa Caurspīdīgs Nominālā strāva 32 A Nominālais diametrs maks. 4 mm² Nominālais diametrs min. 0,2 mm² Nominālais spriegums 450 V Piemērots elastīgiem vadiem jā Piemērots vairākdzīslu vadiem jā Piemērots viendzīslas kabelim jā Pievienojams vada šķērsgriezums, vairāku dzīslu maks. 4 mm² Pievienojams vada šķērsgriezums, vairāku dzīslu min. 0,2 mm² Pievienojams vada šķērsgriezums, viendzīslas maks. 4 mm² Pievienojams vada šķērsgriezums, viendzīslas min. 0,2 mm² Polu skaits 1 Šķērsgriezums 5 x 0,2–4 mm² daudzdzīslu vadi / viendzīslas vadi mm² ugunsizturīgs atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C Izmēri
Augstums 10,45 mm Garums 19,6 mm Platums 31,3 mm - Visi tipi
- Lejupielādes
-
Datu lapa 61 HSK45 / 2054425 , 0.26MB , pdfAtbilstības deklarācija 61 HSK45 / 2054425 , 0.16MB , pdfMontāžas instrukcija Universālās kontaktspailes montāžas instrukcija , 0.46MB , pdf
