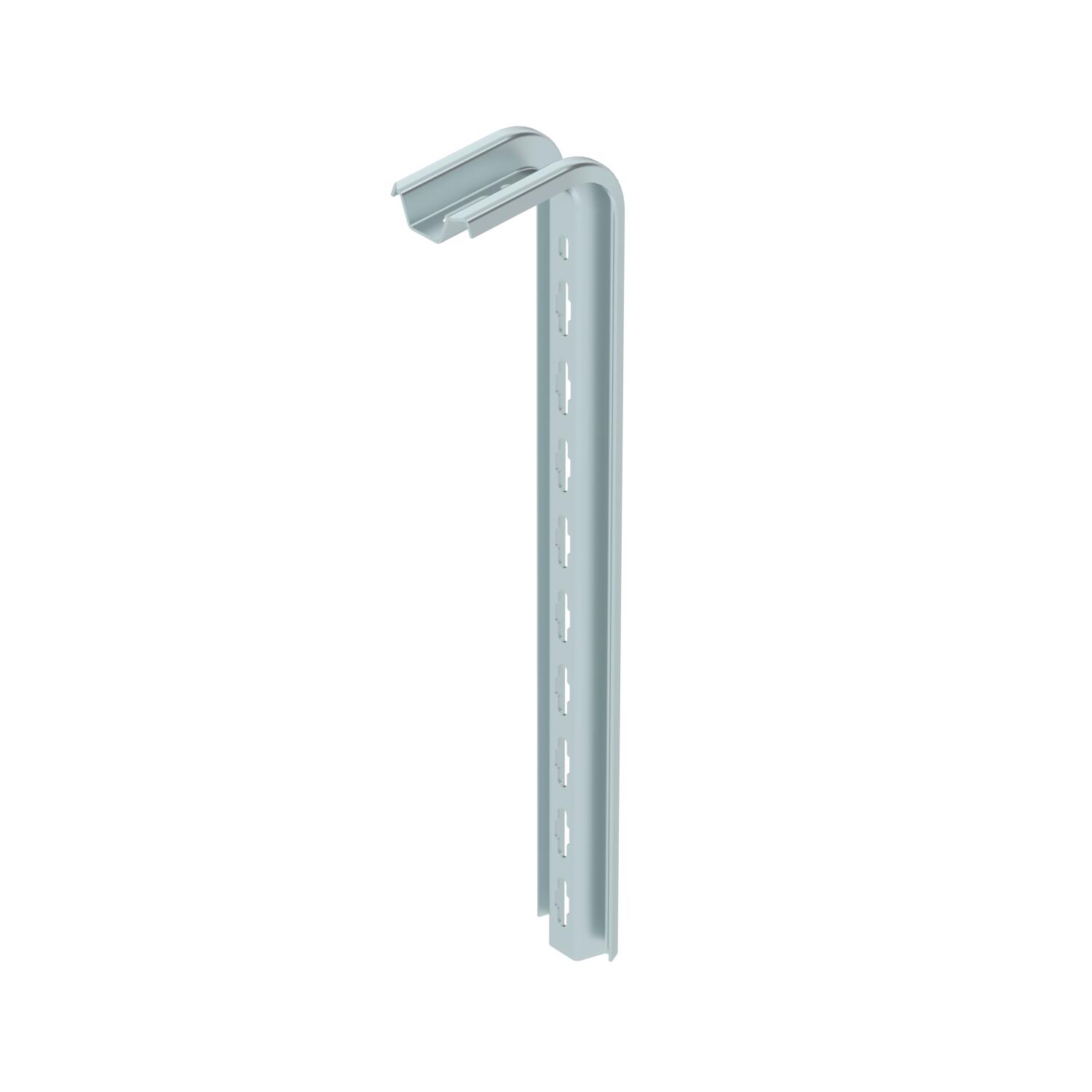

TP iekarams profils FS
Preces Nr. 6364349 | EAN 4012196199396
- Produkta apraksts
-
Produkta aprakstsTP statnis nostiprināšanai pie horizontāliem betona griestiem.
-
- Tehniskie dati
-

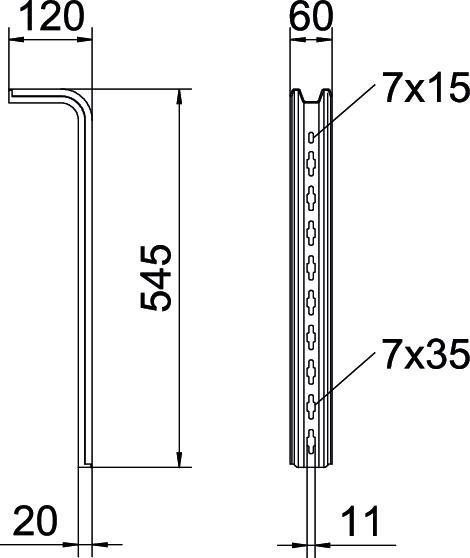

Izmēri
Augstums 120 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,1047 kg CO₂e / 1 Gabals Funkciju nodrošināšana nē Garums 545 mm Izmērs L545mm Izmērs H 120 mm Izmērs L 545 mm Izpildījums S veida profils Krāsa cinks Materiāls Tērauds Platums 60 mm Virsma cinkots Tehniskie dati
TPS tipa TP veida statņa slodzes diagramma
-
Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Balsteņa garums mm
-
Slodzes līkne ar mm izteiktu statņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsargvāks
TPS KS OR 6364625 10 Gabals
Apaļā plakangalvas skrūve ar paplāksni un uzgriezni F
FRS 10x25 TPS F 6407536 50 Gabals
Sešstūrgalvas skrūve M10 F
SKS 10x60 F 6408516 20 Gabals
Distances elements FS
DS 4 FS 6416551 20 Gabals - Lejupielādes
-
Datu lapa TPS 545 FS / 6364349 , 0.21MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija TPS 545 FS / 6364349 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija TPS 545 FS / 6364349 , 0.09MB , pdfREACH Atbilstības deklarācija TPS 545 FS / 6364349 , 0.12MB , pdfRoHS Atbilstības deklarācija TPS 545 FS / 6364349 , 0.12MB , pdfMontāžas instrukcija TP veida statņu sistēmas montāžas instrukcija , 0.04MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
