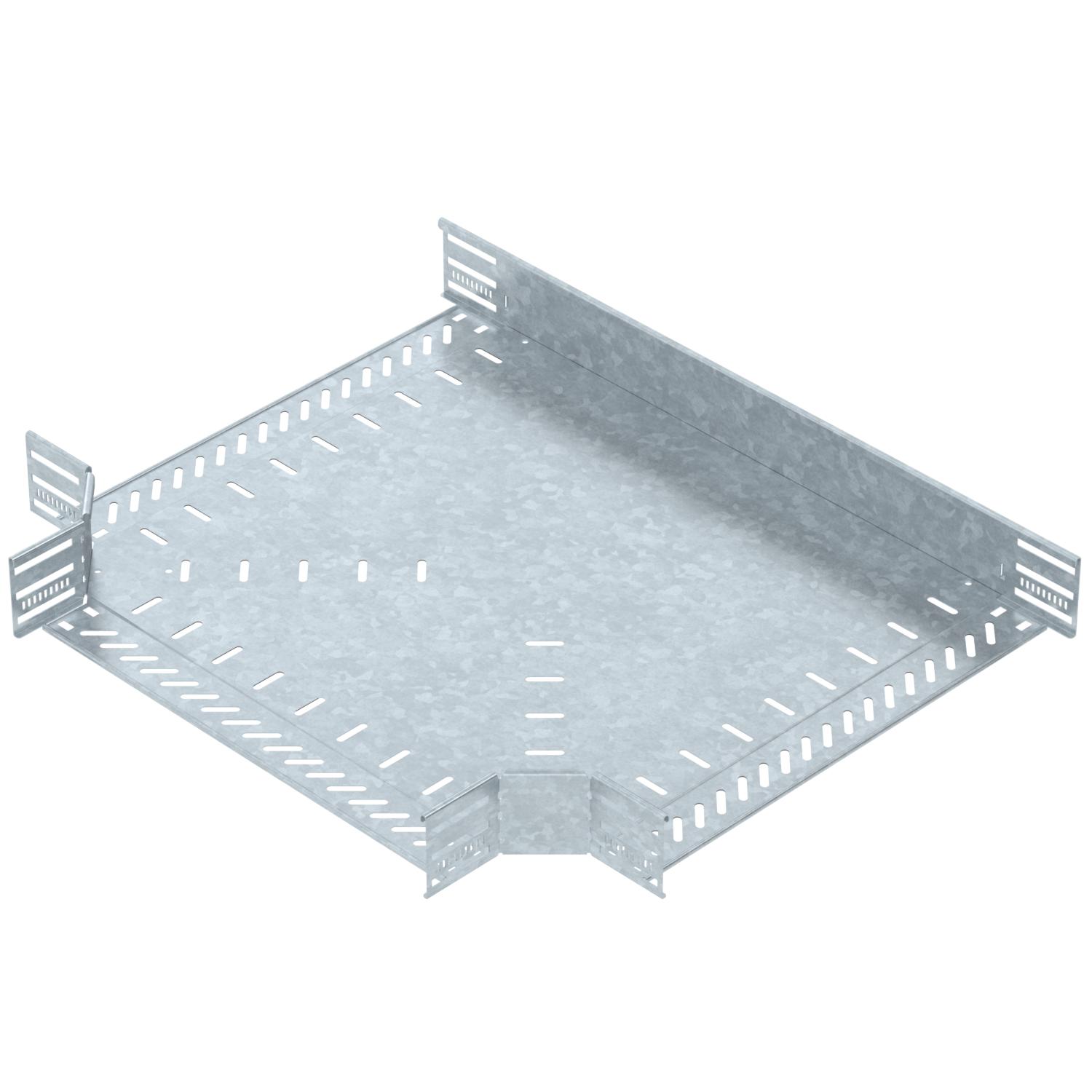

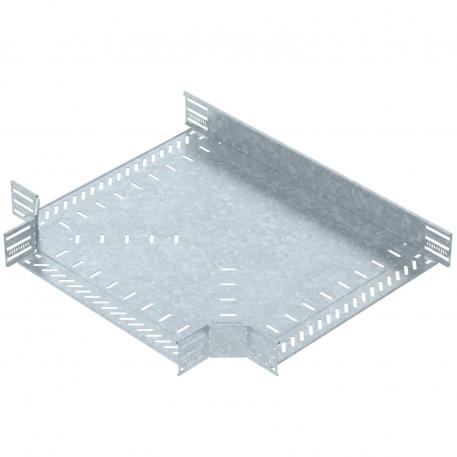

T veida detaļa 85 FT
Preces Nr. 6038238 | EAN 4012197347642
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 35 mm.. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojama iekštelpās un ārpus telpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

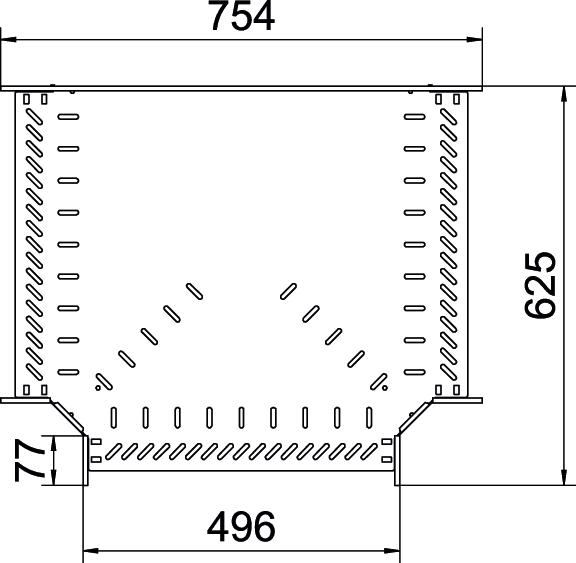

Atzarojuma platums 500 mm Augstums 85 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 30 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x500 Izmērs B 500 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Krāsa cinks Loksnes biezums 1 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 500 mm Savienotāja izpildījums iebūvēts savienotājs Virsma karsti cinkots - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
T detaļas vāks DD
RTD 500 DD 6038650 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa RT 850 FT / 6038238 , 0.19MB , pdfES Atbilstības deklarācija RT 850 FT / 6038238 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RT 850 FT / 6038238 , 0.14MB , pdfREACH Atbilstības deklarācija RT 850 FT / 6038238 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 850 FT / 6038238 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
