Produkta apraksts

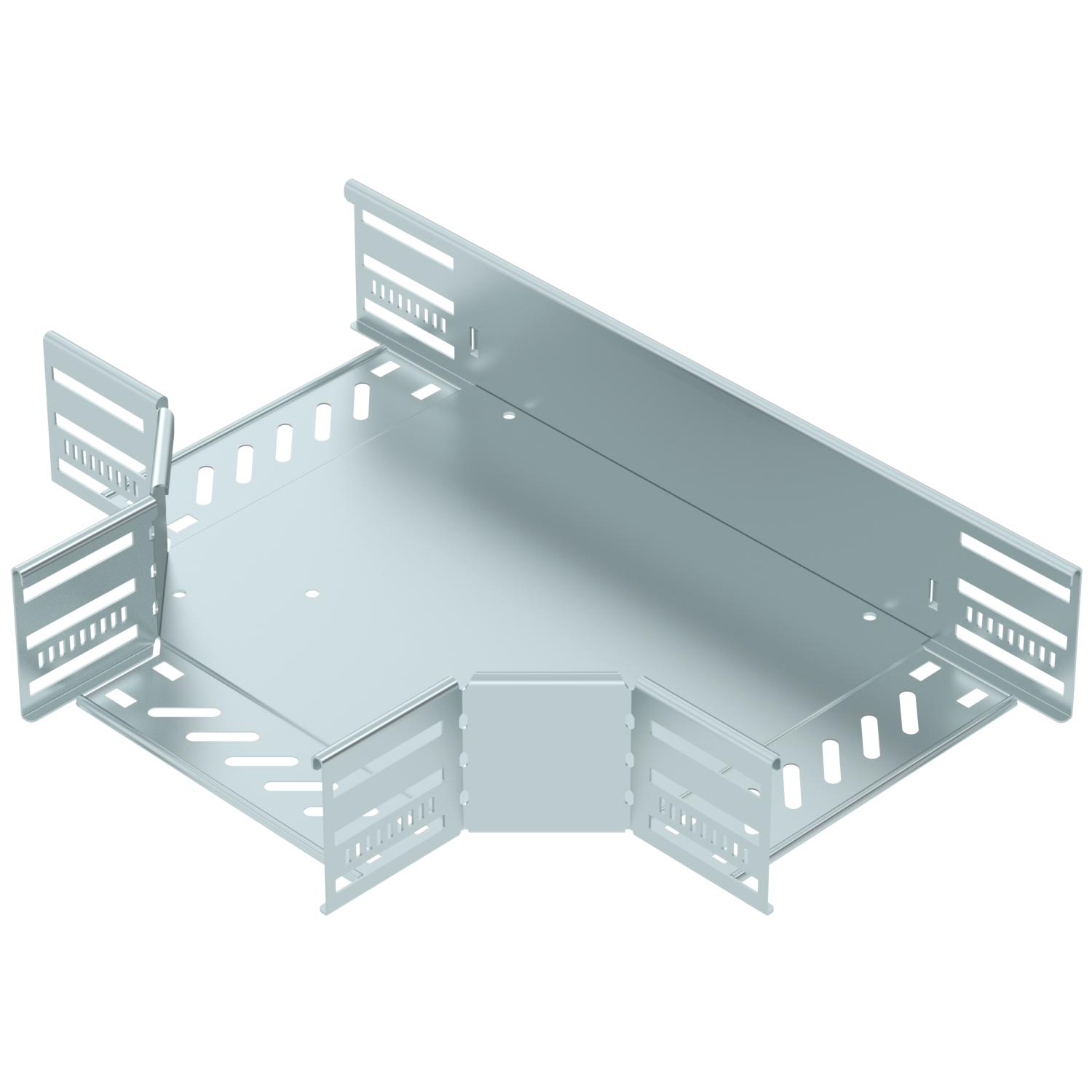

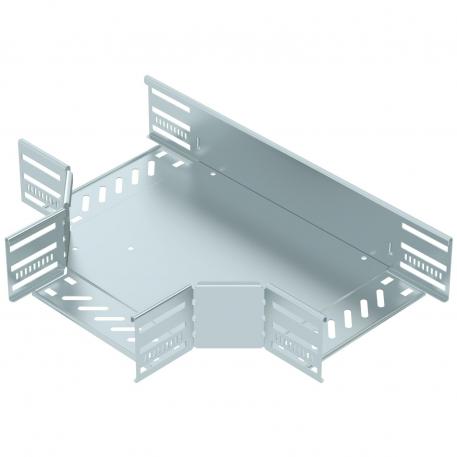

T veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 85 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojams iekštelpās. Stiprinājumu materiāli jāpasūta atsevišķi.
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 200 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 24 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x200 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Izmēri

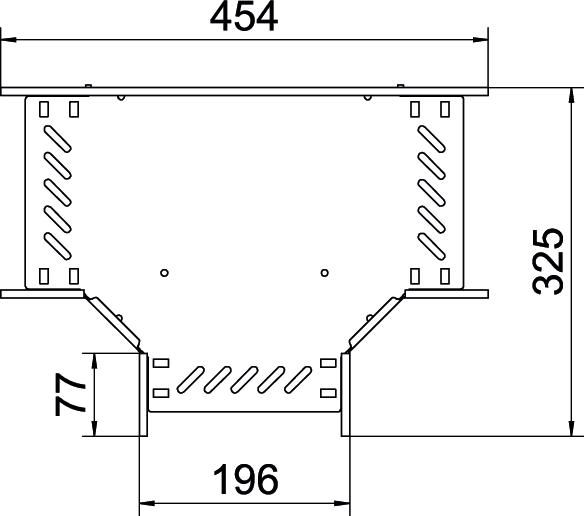

Augstums 85 mm Izmērs B 200 mm Platums 200 mm - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa RT 820 FS / 6038212 , 0.22MB , pdfAtbilstības deklarācija RT 820 FS / 6038212 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija RT 820 FS / 6038212 , 0.14MB , pdfREACH Atbilstības deklarācija RT 820 FS / 6038212 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 820 FS / 6038212 , 0.13MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
