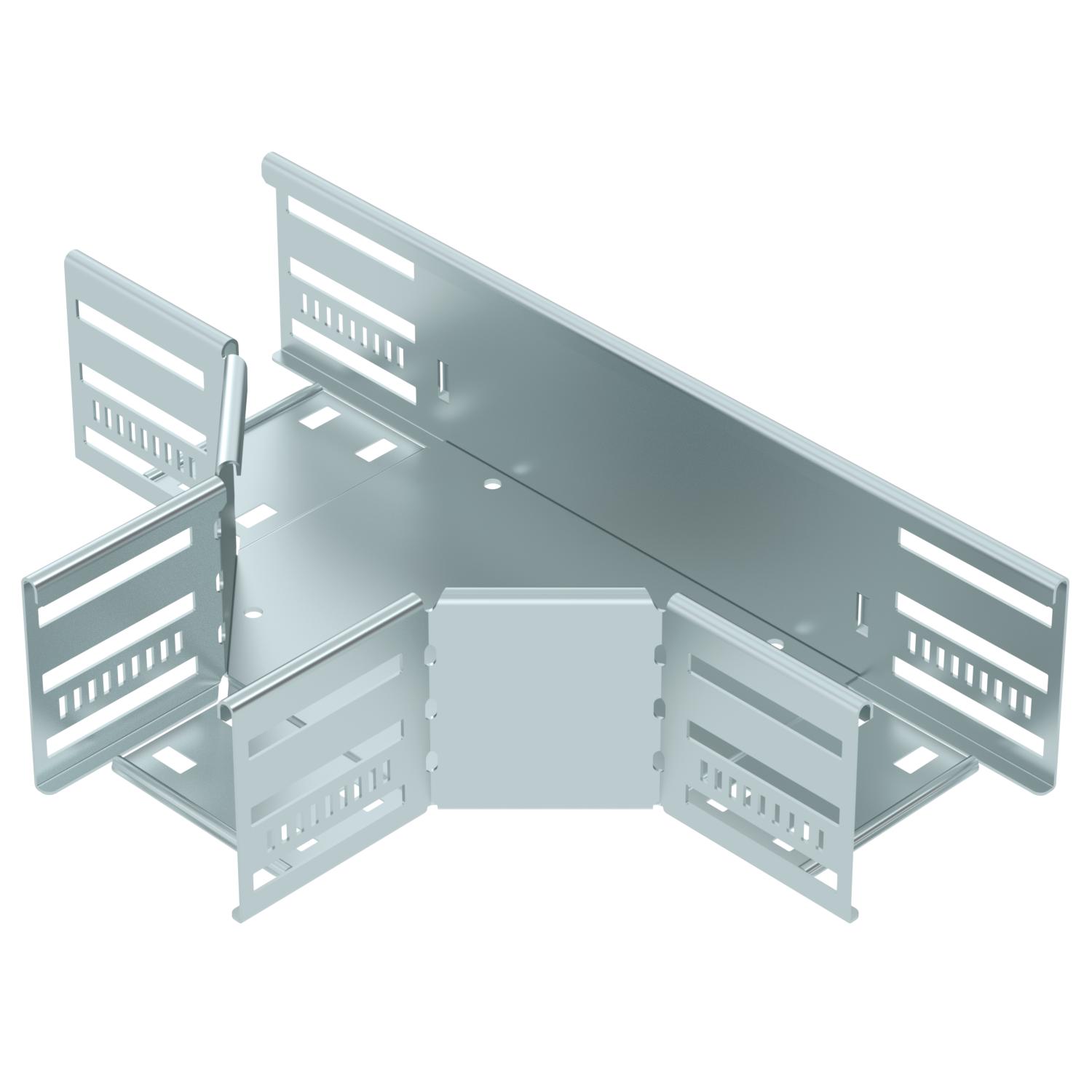

T veida detaļa 85 FS
Preces Nr. 6038210 | EAN 4012197346836
- Produkta apraksts
-
Produkta apraksts
Savienojums horizontāla atzara izveidošanai, sānu augstums 35 mm.. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

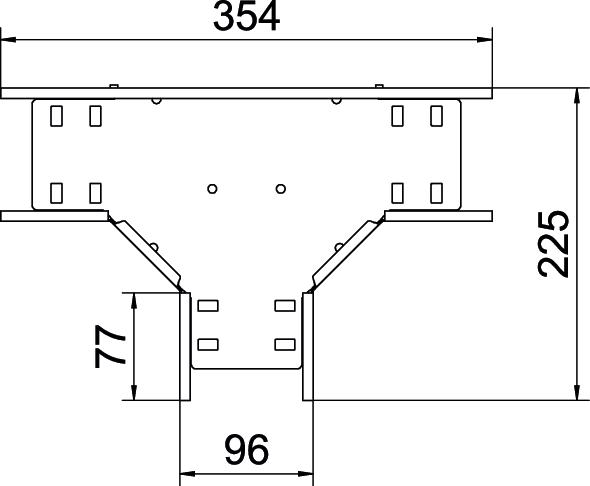

Atzarojuma platums 100 mm Augstums 85 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 21 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x100 Izmērs B 100 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Krāsa zinc Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 100 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
T detaļas vāks FS
RTD 100 FS 6038600 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RT 810 FS / 6038210 , 0.22MB , pdfAtbilstības deklarācija RT 810 FS / 6038210 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RT 810 FS / 6038210 , 0.14MB , pdfREACH Atbilstības deklarācija RT 810 FS / 6038210 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 810 FS / 6038210 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
