- Produkta apraksts
-
Produkta apraksts

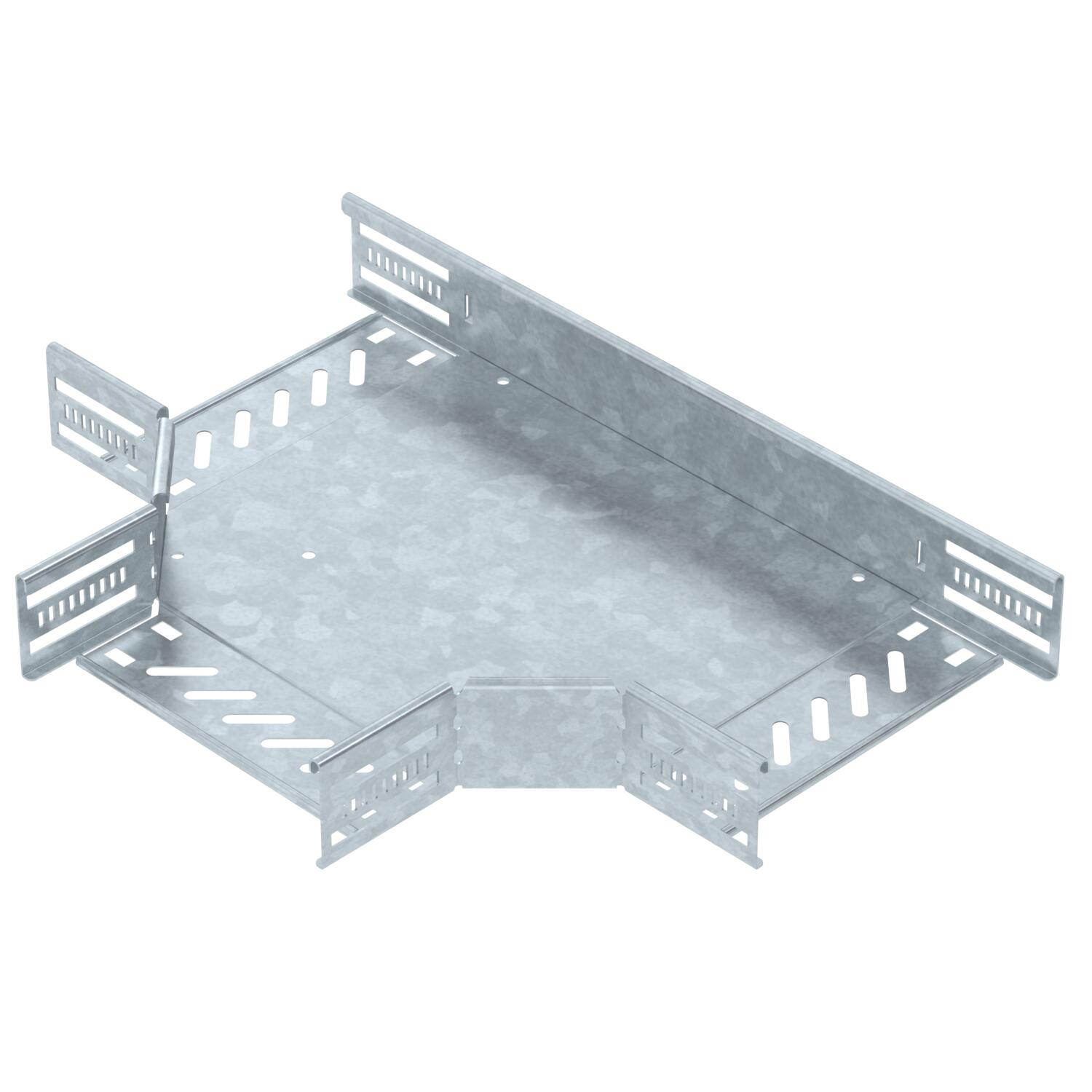

T veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojama iekštelpās un ārpus telpām. Stiprinājumu materiāli jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 200 mm Funkciju nodrošināšana jā Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 18 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x200 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Savienotāja izpildījums iebūvēts savienotājs Virsma karsti cinkots Izmēri

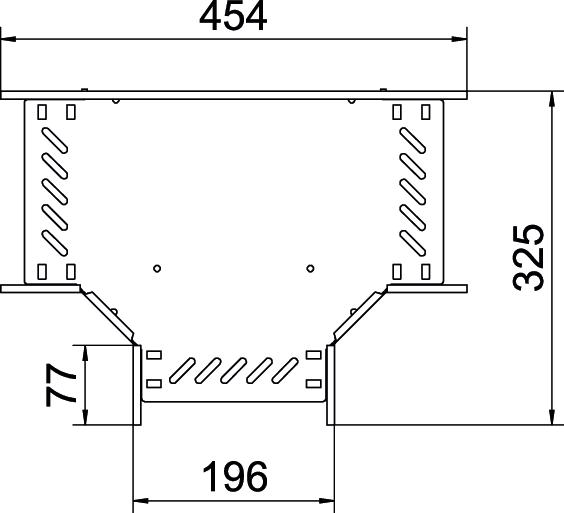

Augstums 60 mm Izmērs B 200 mm Platums 200 mm - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa RT 620 FT / 6038134 , 0.19MB , pdfAtbilstības deklarācija RT 620 FT / 6038134 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija RT 620 FT / 6038134 , 0.14MB , pdfREACH Atbilstības deklarācija RT 620 FT / 6038134 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 620 FT / 6038134 , 0.13MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
