Produkta apraksts

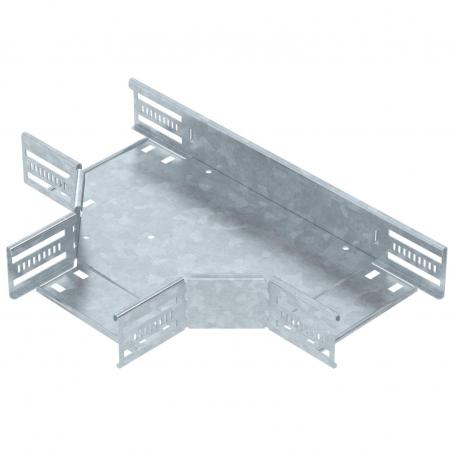

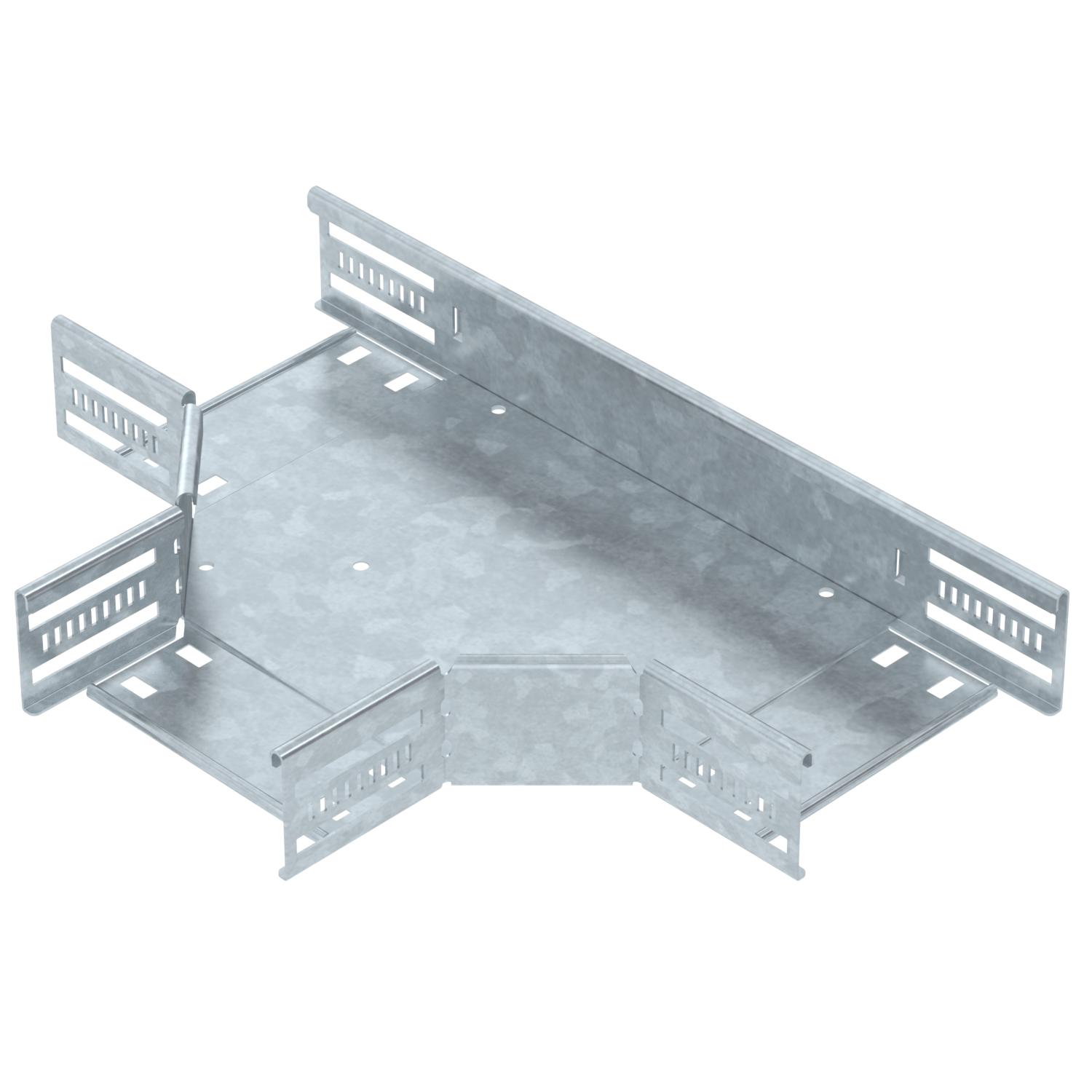

T veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojama iekštelpās un ārpus telpām. Stiprinājumu materiāli jāpasūta atsevišķi.
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 150 mm Funkciju nodrošināšana jā Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 15 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x150 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Savienotāja izpildījums iebūvēts savienotājs Virsma karsti cinkots Izmēri

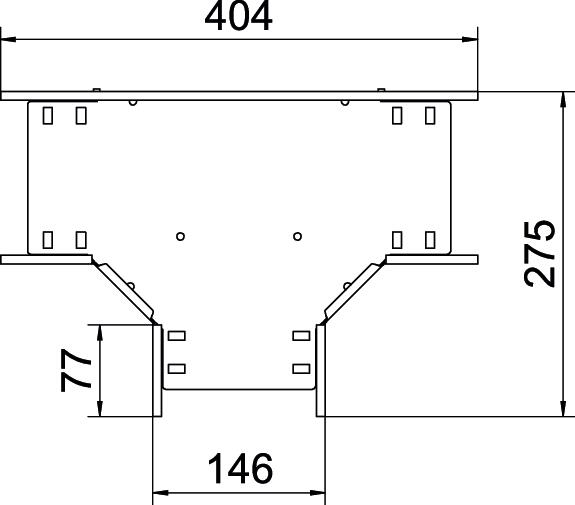

Augstums 60 mm Izmērs B 150 mm Platums 150 mm - Visi tipi
-
Visi tipi
