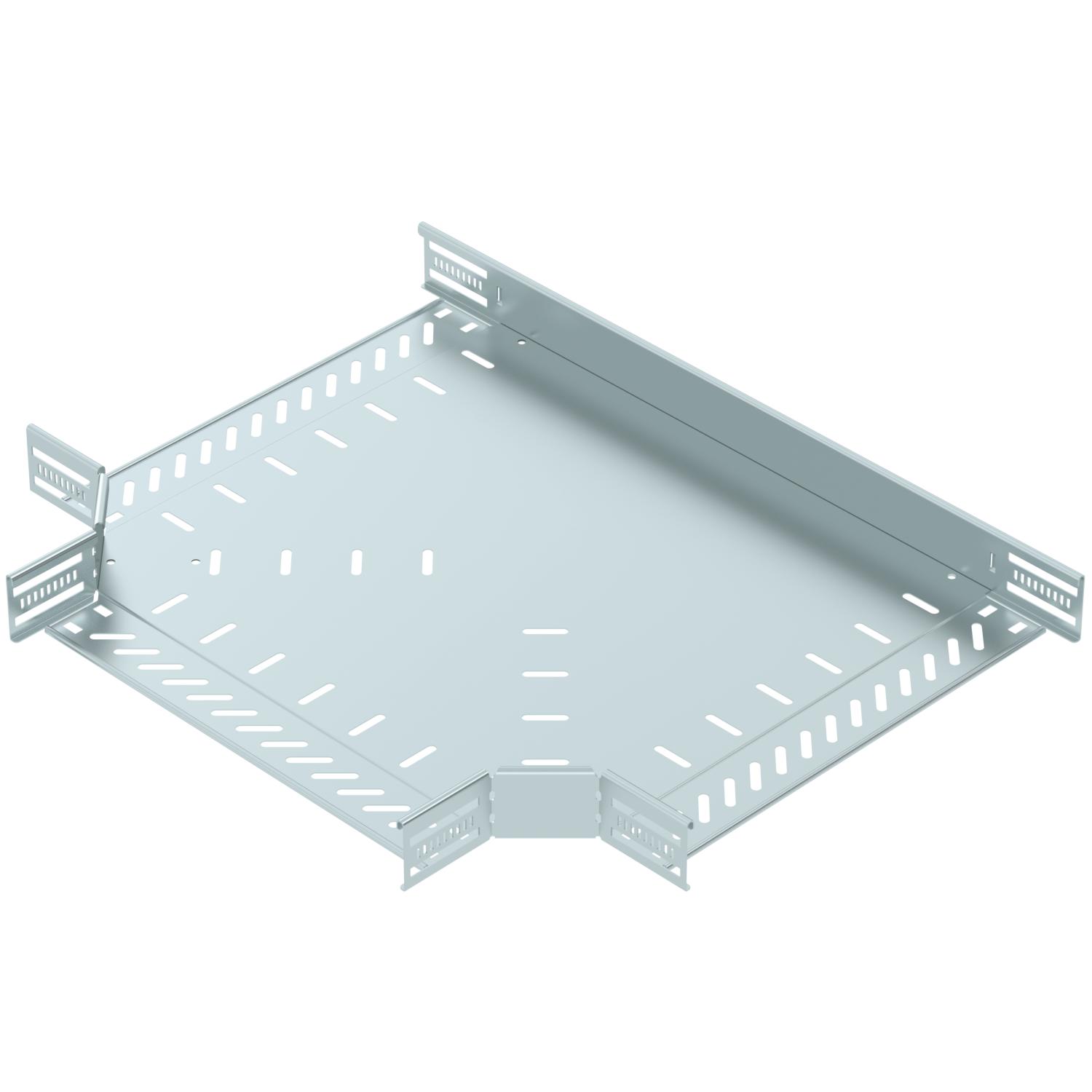

T veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojams iekštelpās. Stiprinājumu materiāli jāpasūta atsevišķi.
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 400 mm Funkciju nodrošināšana jā Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 21 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x400 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Loksnes biezums 1 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Izmēri

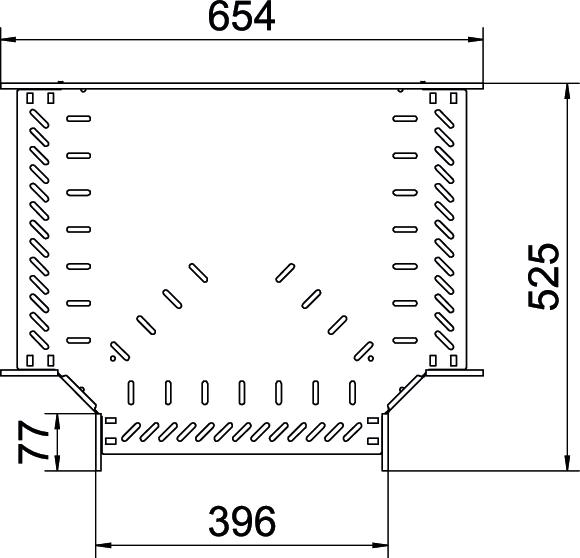

Augstums 60 mm Izmērs B 400 mm Platums 400 mm - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa RT 640 FS / 6038108 , 0.19MB , pdfAtbilstības deklarācija RT 640 FS / 6038108 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija RT 640 FS / 6038108 , 0.14MB , pdfREACH Atbilstības deklarācija RT 640 FS / 6038108 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 640 FS / 6038108 , 0.13MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
