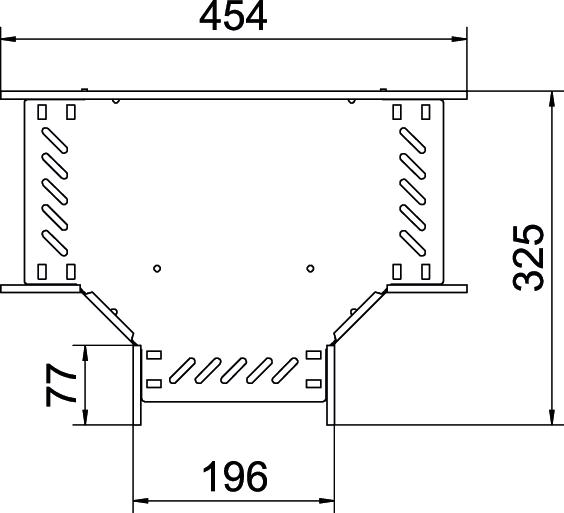

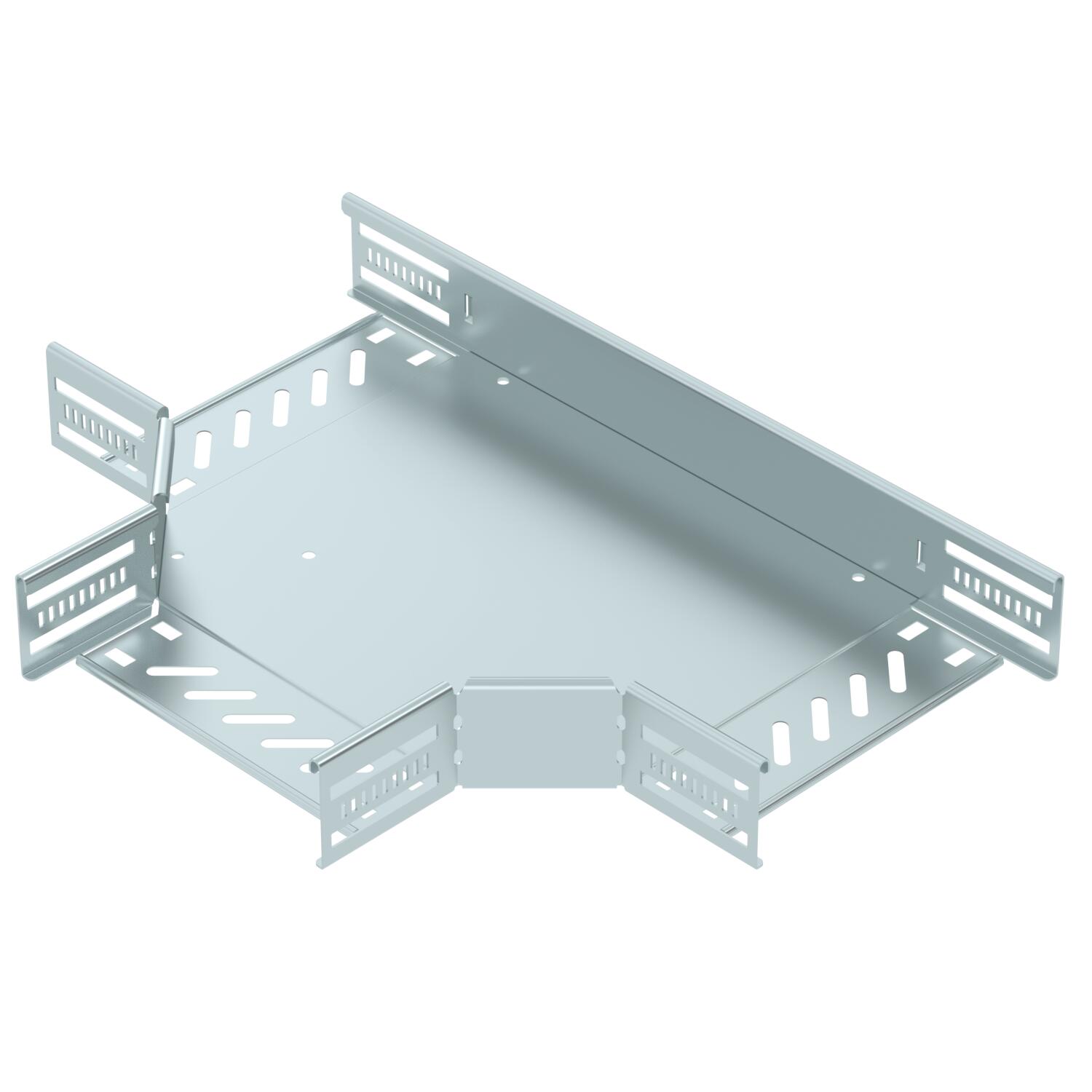

T veida detaļa 60 FS
Preces Nr. 6038104 | EAN 4012197346683
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 200 mm Augstums 60 mm Funkciju nodrošināšana jā Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 18 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x200 Izmērs B 200 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Krāsa cinks Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 200 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

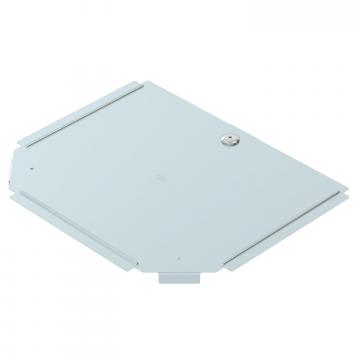

T detaļas vāks FS
RTD 200 FS 6038604 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RT 620 FS / 6038104 , 0.19MB , pdfES Atbilstības deklarācija RT 620 FS / 6038104 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RT 620 FS / 6038104 , 0.14MB , pdfREACH Atbilstības deklarācija RT 620 FS / 6038104 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 620 FS / 6038104 , 0.13MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
