T veida detaļa 110 FS
Preces Nr. 6038302 | EAN 4012197347048
- Produkta apraksts
-

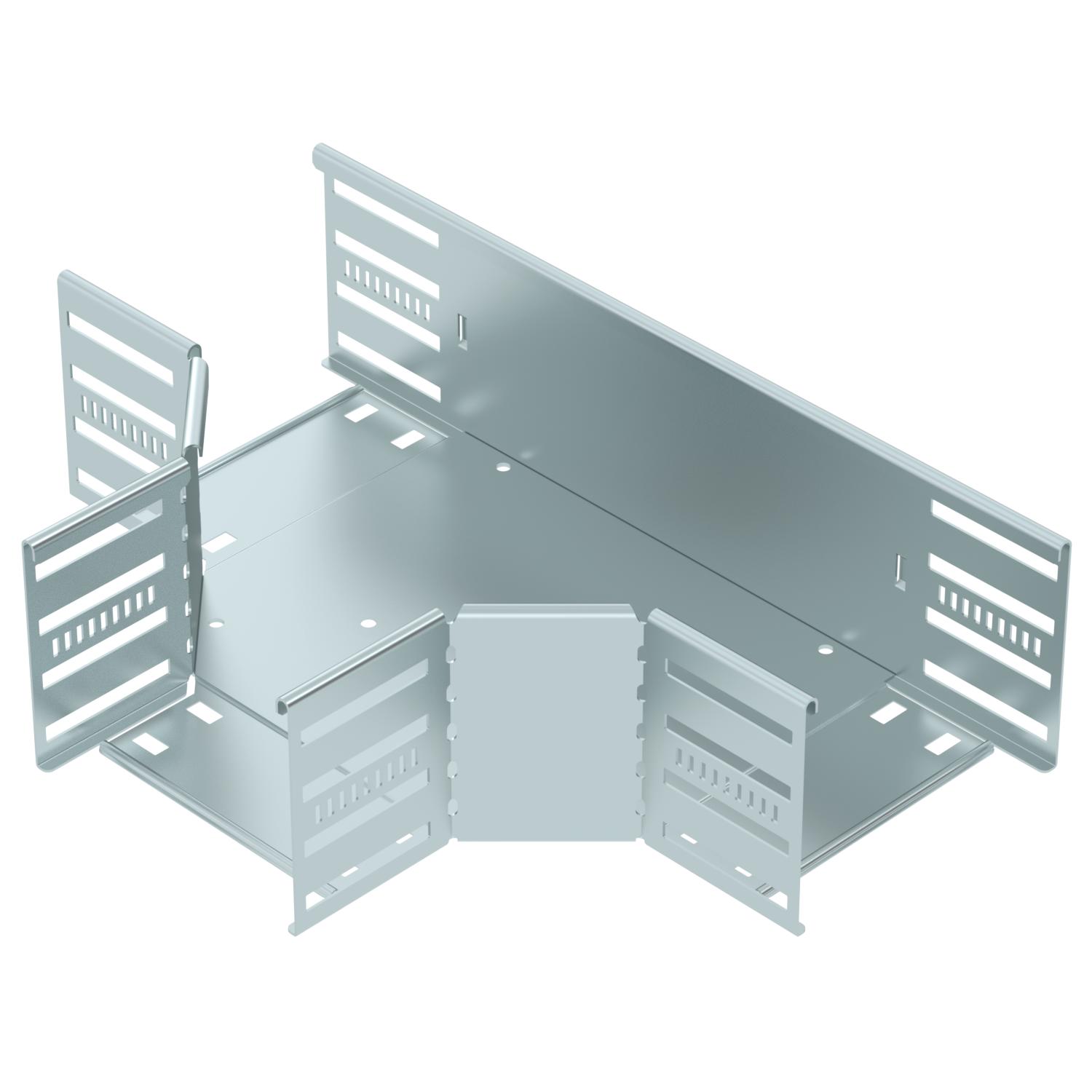

Produkta aprakstsT veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

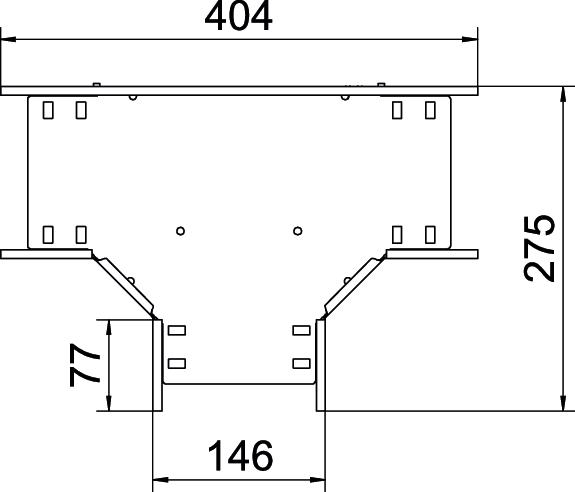

Atzarojuma platums 150 mm Augstums 110 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 27 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x150 Izmērs B 150 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Krāsa cinks Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 150 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
T detaļas vāks FS
RTD 150 FS 6038602 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RT 115 FS / 6038302 , 0.20MB , pdfES Atbilstības deklarācija RT 115 FS / 6038302 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RT 115 FS / 6038302 , 0.14MB , pdfREACH Atbilstības deklarācija RT 115 FS / 6038302 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 115 FS / 6038302 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
