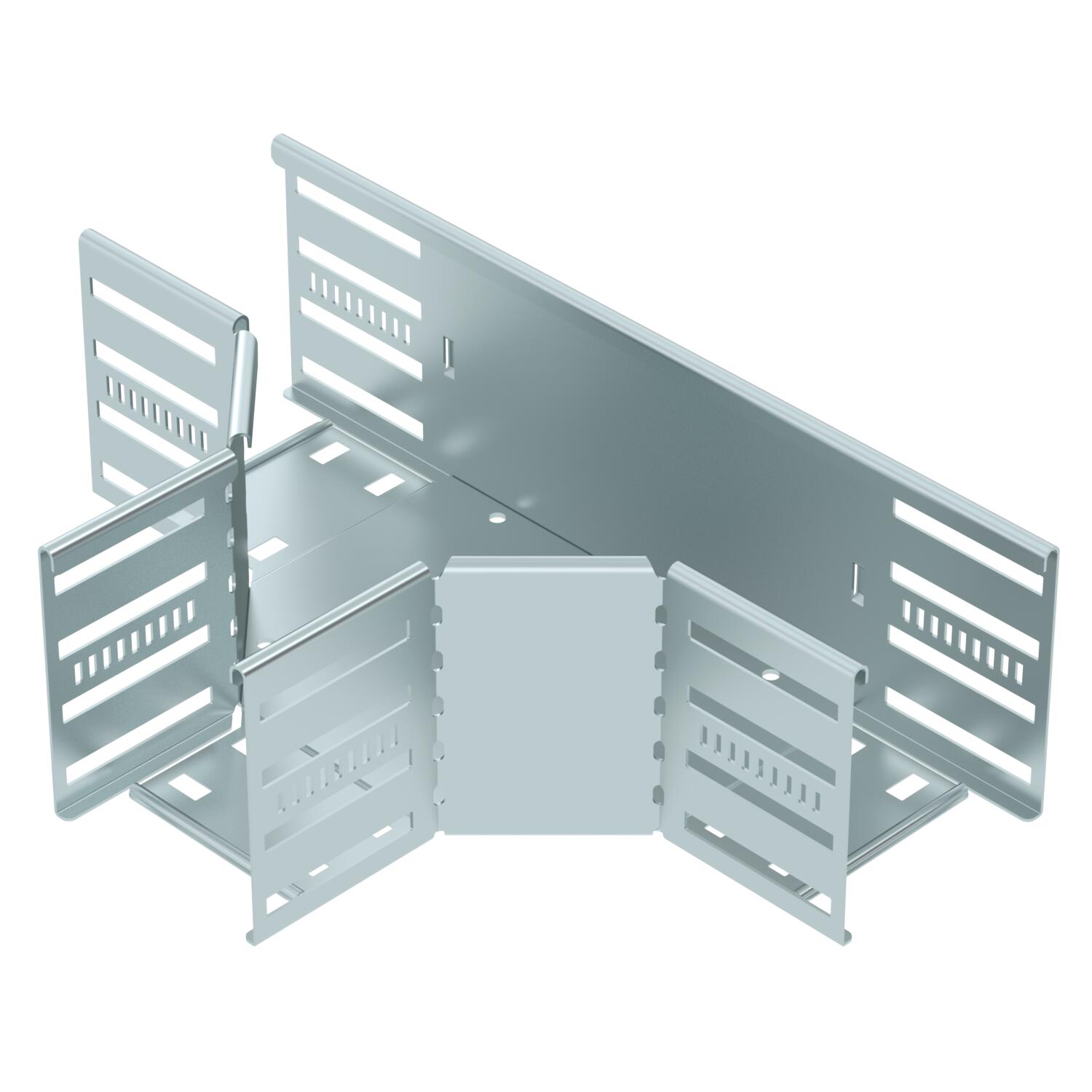

T veida detaļa 110 FS
Preces Nr. 6038300 | EAN 4012197347017
- Produkta apraksts
-
Produkta apraksts
T veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojams iekštelpās. Stiprinājumu materiāli jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 100 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 27 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x100 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Izmēri
Augstums 110 mm Izmērs B 100 mm Platums 100 mm - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
T detaļas vāks FS
RTD 100 FS 6038600 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RT 110 FS / 6038300 , 0.19MB , pdfAtbilstības deklarācija RT 110 FS / 6038300 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija RT 110 FS / 6038300 , 0.14MB , pdfREACH Atbilstības deklarācija RT 110 FS / 6038300 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 110 FS / 6038300 , 0.13MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
