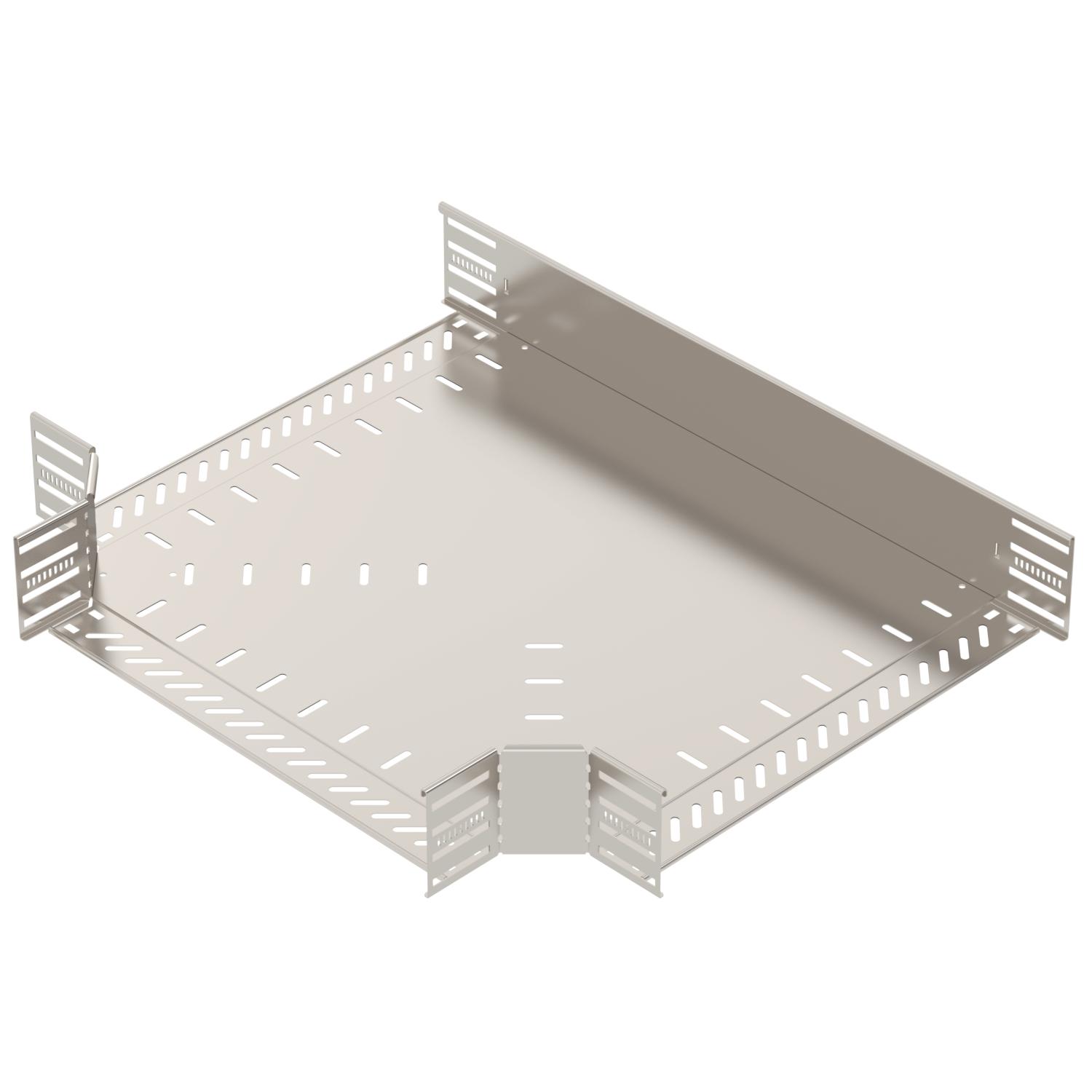

T veida detaļa 110/500 A2
Preces Nr. 6038368 | EAN 4012197340520
- Produkta apraksts
-
Produkta aprakstsT veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojama iekštelpās un ārpus telpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

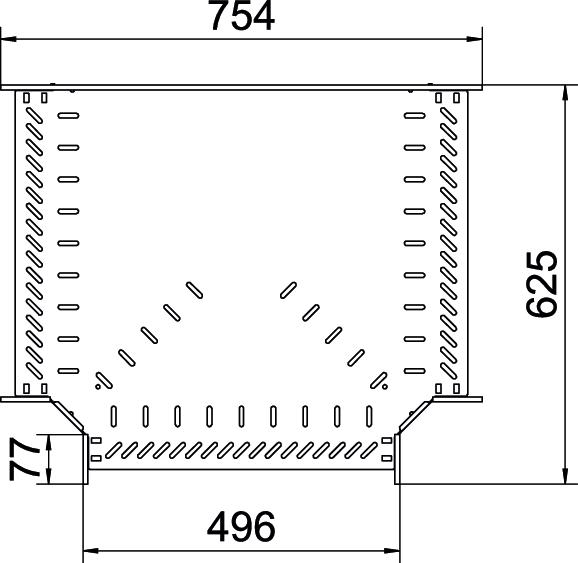

Atzarojuma platums 500 mm Augstums 110 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 36 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x500 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Krāsa tērauda Loksnes biezums 1 mm Materiāls Nerūsējošais tērauds 1.4301 Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 500 mm Savienotāja izpildījums iebūvēts savienotājs Virsma neizolēts, apstrādāts - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

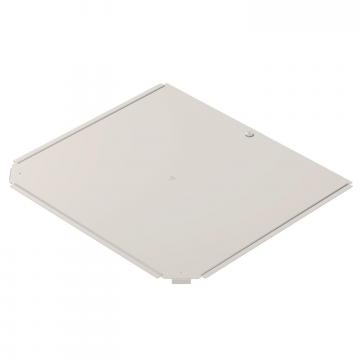

T detaļas vāks 500 A2
RTD 500 A2 6038668 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals
Apaļā plakangalvas skrūve ar kombinēto uzgriezni VA2
FRSB 6x12 A2 6406138 100 Gabals - Lejupielādes
-
Datu lapa RT 150 A2 / 6038368 , 0.21MB , pdfES Atbilstības deklarācija RT 150 A2 / 6038368 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RT 150 A2 / 6038368 , 0.14MB , pdfREACH Atbilstības deklarācija RT 150 A2 / 6038368 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 150 A2 / 6038368 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
